带双耳铰接座的立式支撑固定支架

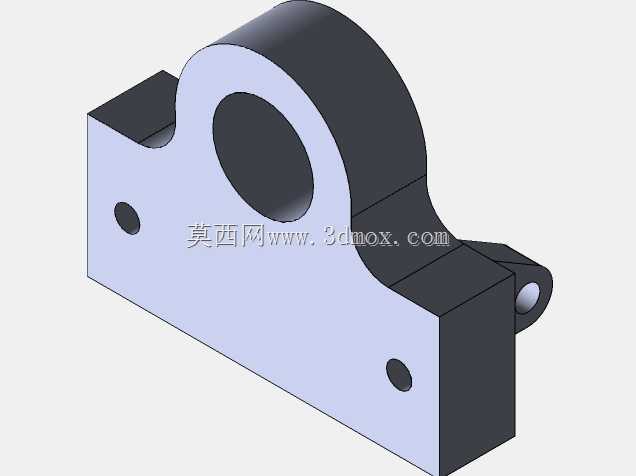

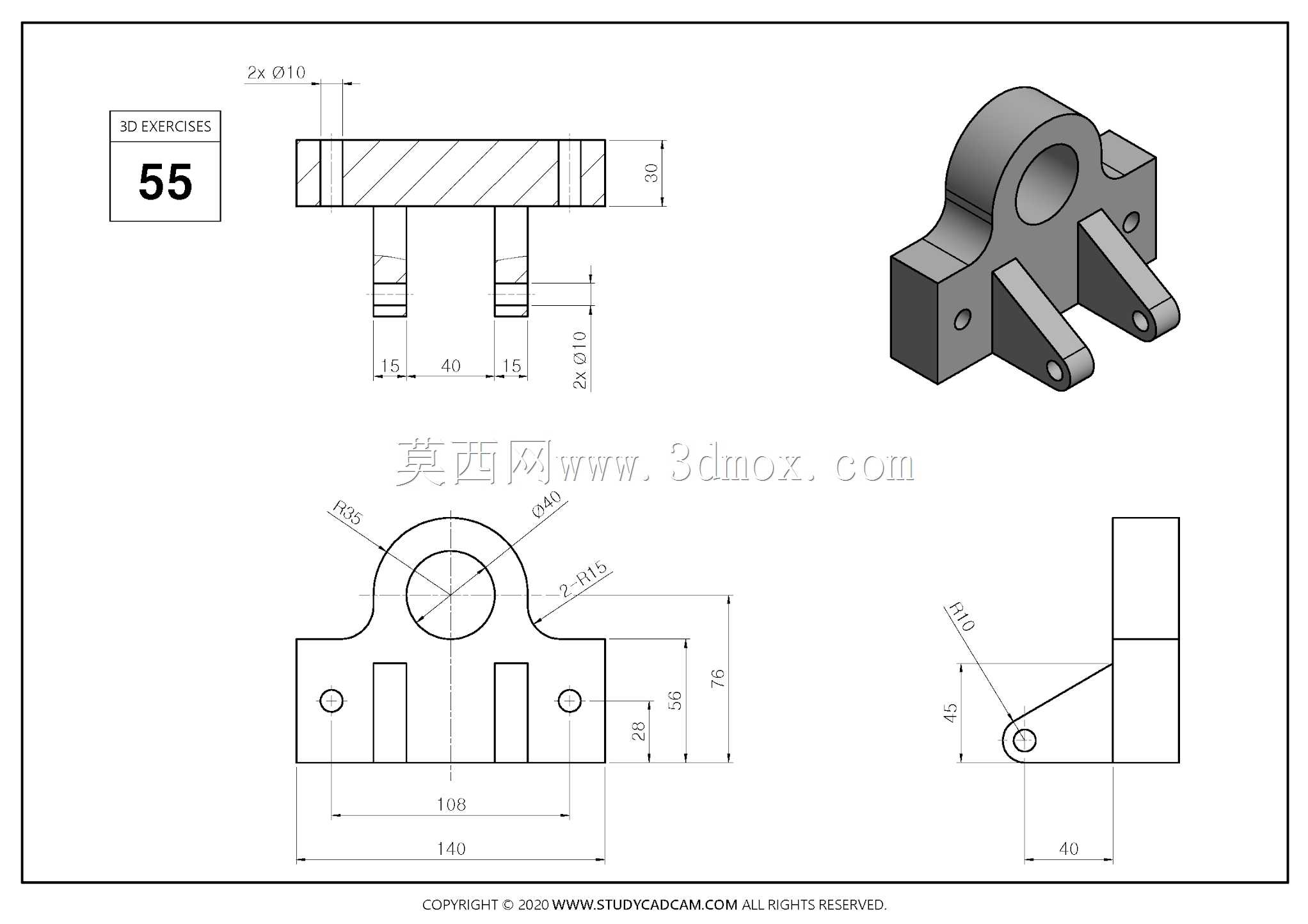

　　该零件属于小型设备中常用的铰接支撑构件，整体采用一体式块状结构，上部设置带通孔的半圆铰接耳，下部为矩形安装底板，底板两侧伸出对称的双耳铰接臂，可同时实现中部转轴穿装与两侧连杆铰接的复合连接需求。从安装边界来看，底板总长140mm、总宽40mm，底板厚度20mm，整体总高75mm，底板上开设两个直径10mm的安装通孔，孔中心距108mm，孔边距底板侧边15mm，可直接通过螺栓固定在设备安装基面之上，安装时无需额外加工适配沉孔，常规内六角螺栓即可完成锁紧。上部铰接孔直径为40mm，孔中心距离底板安装面高度为56mm，该高度尺寸经过匹配对应铰接件的运动行程设定，可避免铰接件转动过程中与底板或安装基面发生干涉。

　　两侧伸出的铰接臂上各开设一个直径10mm的铰接孔，孔中心距上部主铰接孔中心距为44mm，臂部厚度15mm，臂端做圆角过渡处理，既消除了应力集中隐患，也避免装配时划伤操作人员。零件主视图方向的剖视结构显示，上部铰接区域为实心加厚设计，底板与上部立板之间采用R35圆弧过渡，该过渡结构可有效承载铰接部位传递的径向载荷与交变弯矩，避免长期受载后在转角处出现疲劳断裂。从实际应用场景出发，这类构件常出现在小型连杆机构、气动摆臂组件、工装夹具的翻转支撑部位，既可以作为固定端为转轴提供支撑基准，也可通过两侧耳板连接驱动连杆，实现摆臂的角度调节与动力传递。设计过程中优先保证了各孔位的同轴度与位置度要求，两侧耳板孔采用同轴加工工艺基准，

　　主铰接孔与底板安装面的平行度控制在合理公差范围内，可保证装配后铰接件转动顺畅无卡滞。零件外形无复杂曲面，常规铣削、钻削工序即可完成全部加工，材料可选用45号钢或Q235型钢，根据载荷工况选择表面发黑或镀锌处理，兼顾结构强度与加工经济性。底板上的安装孔采用长圆形周边留足压紧空间的布局，装配时可微调零件固定位置，补偿机架加工时的位置误差，降低整机装配的配作难度。
