带叉形接头的精密活塞杆结构设计

　　该零件属于直线传动系统中的核心受力杆件，整体采用长轴加端部铰接结构的布局，一端为带密封槽的活塞安装段，另一端为叉形铰接头，可同时承担轴向推拉力与小角度摆动补偿，常见于液压油缸、气动执行机构、自动化顶升装置以及工装夹具的动力输出端。从实际工况来看，这类杆件需要在往复直线运动中保持稳定的导向精度，因此杆身主体采用等直径圆轴设计，表面可做镀铬或淬火处理，降低与导向套之间的摩擦阻力，同时抵御长期往复运动带来的磨损。左端活塞段设置了多道环形槽，用于安装密封圈与耐磨环，能够在缸筒内部建立密闭压力腔，避免流体介质泄漏，轴肩位置直接作为活塞的轴向定位面，装配时无需额外调整垫片即可锁定活塞的安装位置，端部的倒角结构既方便活塞组件的套装，

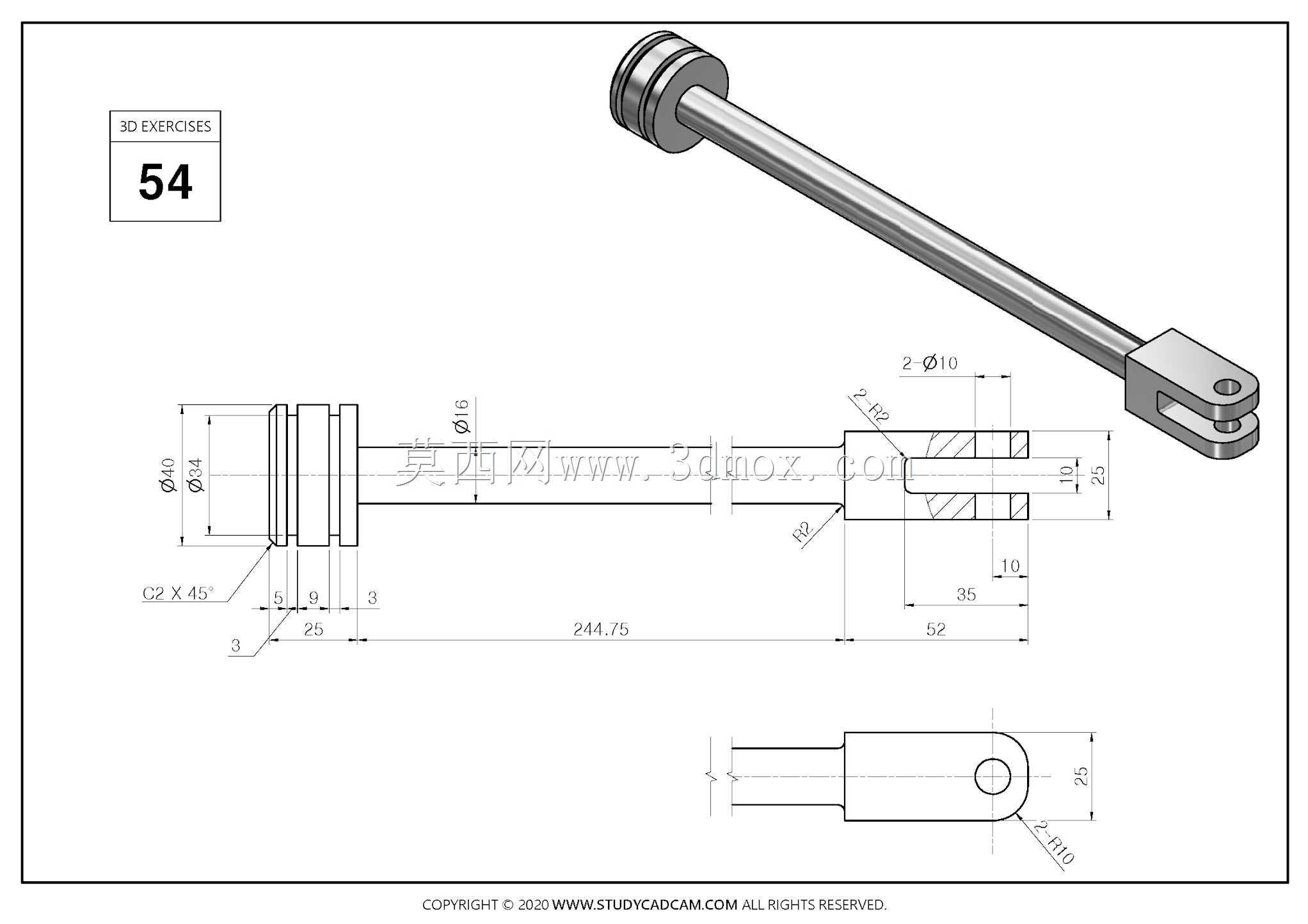

　　也能避免装配过程中划伤密封圈唇口。右端叉形接头采用开口槽加同轴销孔的结构，销孔贯穿两侧耳板，可通过圆柱销或螺栓与外部负载摆臂形成铰接，这种连接方式允许输出端在传动平面内存在一定角度偏差，补偿安装过程中出现的同轴度误差，避免杆件因偏载产生弯曲应力。叉头与杆身的过渡区域做了圆滑变径处理，而非直角台阶，能够大幅降低应力集中系数，在频繁承受交变推拉载荷的场景下，可有效避免过渡位置出现疲劳断裂。从尺寸边界来看，杆身总长度较长，长径比偏大，设计时需要校核压杆稳定性，根据实际负载大小确定杆身直径，避免在受压工况下出现失稳弯曲。图纸中对各段轴径、槽宽、销孔位置以及叉头开口尺寸都做了明确标注，轴向尺寸链从活塞定位面到铰接孔中心形成完整闭环，

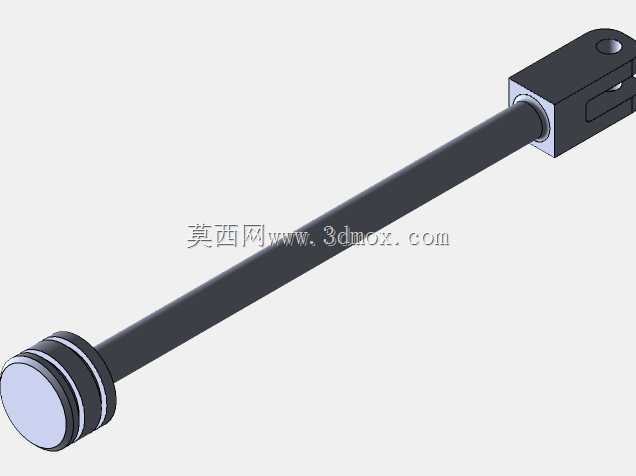

　　加工时可直接以此为基准控制各段位置精度。建模过程中需要重点处理环形槽的深度与宽度、叉头耳板的平行度以及销孔与杆身轴线的垂直度，这些形位公差会直接影响最终装配后的运动平顺性。该结构没有冗余的复杂特征，所有几何形状都服务于受力、密封与连接三项核心功能，既适合作为缸体类设备的配套输出件，也可作为非标自动化设备中直线执行单元的通用连接件使用。
