带法兰底座球头铰接支撑座结构设计

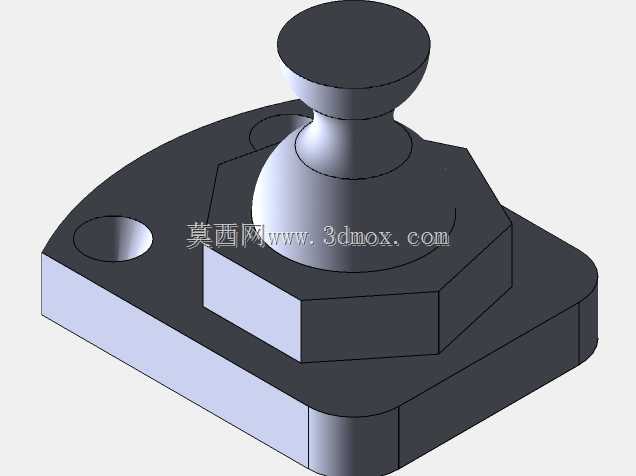

　　该铰接支撑构件的整体结构由底部安装法兰、中部六方定位台、过渡收窄柱身与顶部球头四部分组成，所有轮廓均通过回转拉伸与切除特征完成建模，未使用复杂曲面，加工工艺性较好。底部法兰为带两处圆角的近似方形安装板，板上对称布置两个沉头安装孔，可直接穿入内六角螺钉完成整机固定，法兰总长度136、宽度120，两处安装孔中心距分别为67.5与69，孔位周边预留R127.5的圆弧避让空间，可避免安装时与相邻机架棱边发生干涉。法兰与柱身衔接处设置2×R20的过渡圆角，能有效降低应力集中，在承受交变铰接载荷时减少根部开裂风险。中部六方台对边尺寸匹配标准扳手开口，装配时可直接卡住六方部位施加扭矩，无需额外夹持柱身，避免划伤配合面。柱身采用双向圆弧收窄造型，

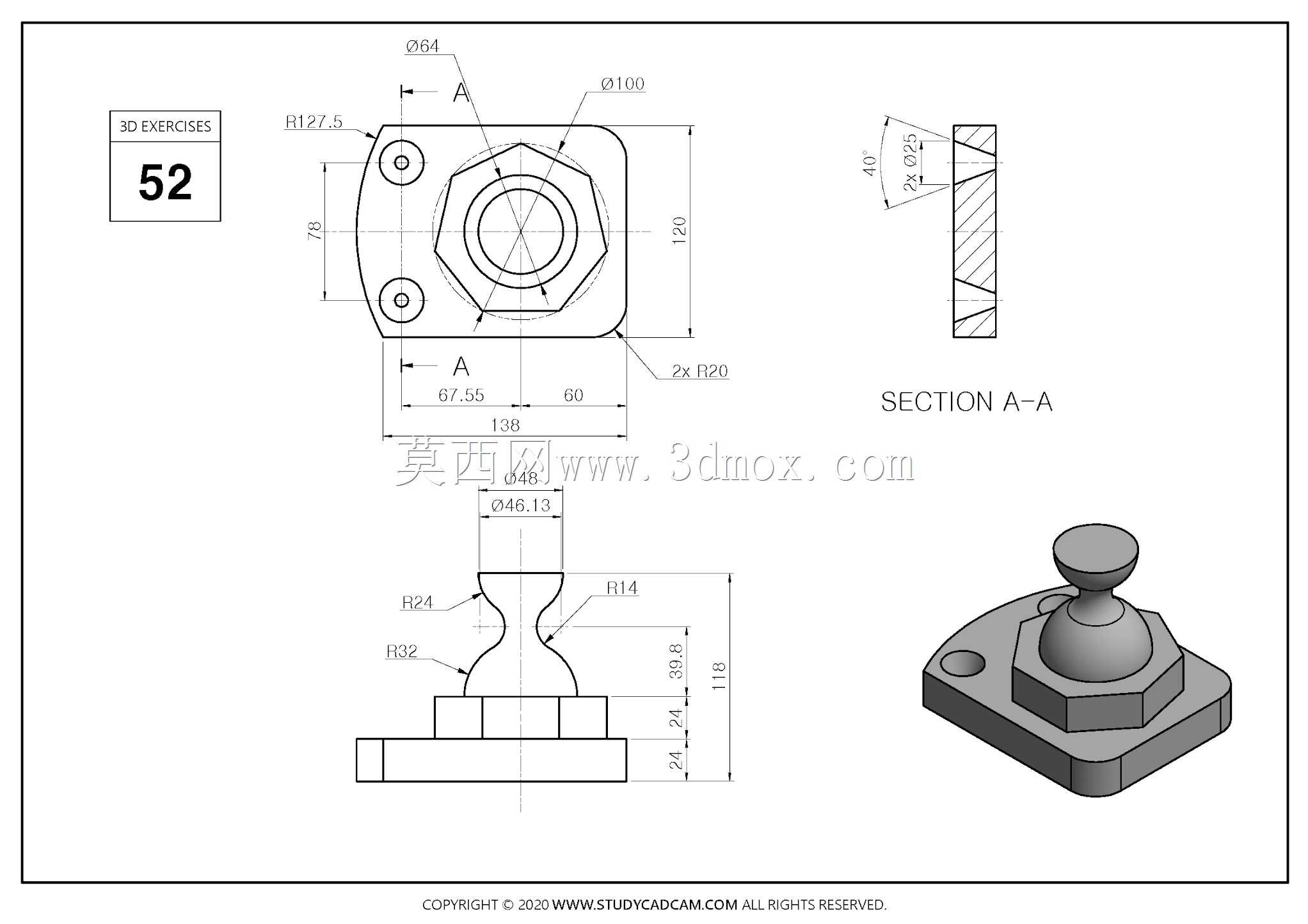

　　上下衔接处分别为R32与R24、R14圆弧，既保证了支撑段的结构强度，又留出了足够的摆动避让空间，适配球头铰接时的角度偏转需求。顶部球头直径为48，球头下方柱颈直径46.13，整体总高116，其中法兰厚度24，六方台高度59.8，该尺寸边界可直接嵌入对应铰接座的球窝内，完成万向角度补偿。这类构件常见于自动化生产线的工件定位工装、夹具压紧机构、检测设备的可调支撑脚，也可作为轻型连杆机构的铰接端点，用来补偿安装面的平行度误差，吸收设备运行中的小幅振动与位置偏移。建模过程中优先保证安装孔位、球头直径、六方对边尺寸的公差关联，所有圆角均按照实际铣削加工路径设置，未出现无法加工的清角特征；剖面视图中可看到构件为实心结构，

　　适合采用45号钢直接铣削成型，也可根据载荷需求更换为铝合金或不锈钢材质，满足不同防腐与减重场景。设计时将安装基准面设置在法兰底面，所有高度尺寸均从该基准出发标注，便于加工时一次装夹完成顶面与柱身的车削或铣削，减少二次装夹带来的形位公差累积。球头表面预留研磨余量，实际生产中可通过滚压或淬火处理提升表面硬度，降低长期铰接转动带来的磨损，延长整套铰接副的使用寿命。法兰两处边角做圆弧处理，也能避免装配人员被锐边划伤，符合机械安全设计的基本要求。
