T型圆柱端带斜切槽销轴构件

　　在车间工装夹具、小型手动锁紧机构以及简易传动限位组件的设计过程中，这类T型圆柱销轴类零件是非常常见的受力连接件，很多初入结构设计岗位的工程师在绘制这类零件时，容易忽略头部与杆身过渡位置的应力集中问题，也常常在斜切槽的角度标注、投影对应关系上出现三视图表达错误，这套练习构件刚好把轴类零件最核心的几个建模与制图要点整合到了一起。从实际使用场景来看，该零件的大直径圆盘端作为轴向限位挡边，在装配时可以直接卡在工装侧板的外侧，不需要额外加装轴用挡圈或者锁紧螺母，杆身穿过对应安装孔之后，杆端加工出的斜向平面槽可以配合锁紧销、拨叉或者快拆卡扣，实现周向止转或者快速扳动锁紧的功能，在小型台钳的锁紧转轴、手动压杆的连接销、

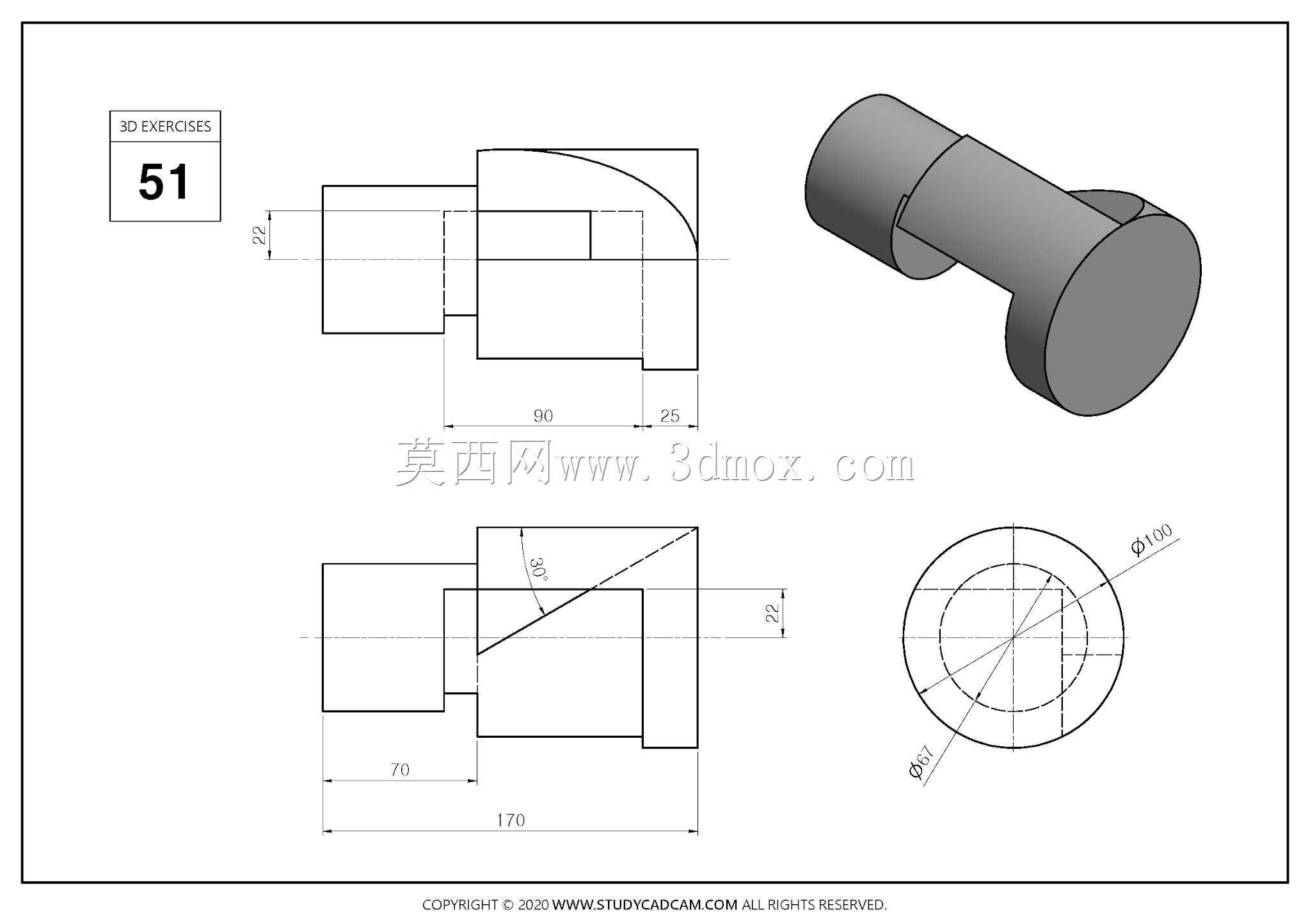

　　工装定位插销的操作手柄部位都能看到同结构的变体，相比普通光轴销轴，它自带操作端头，不需要额外套装手柄，零件数量更少，装配环节的累计误差也更容易控制。拿到图纸先梳理尺寸边界：零件整体轴向总长为170，其中大直径圆盘端的外径为100，杆身的圆柱直径为60，圆盘端面到杆身斜槽起始位置的轴向距离为90，杆身末端的直段长度为25，主视图上方标注的杆身上下方向厚度尺寸32，对应斜切平面加工之后杆身剩余的实体厚度，斜切平面与杆身轴线的夹角为45度，下方视图里标注的70尺寸，是斜切槽在杆身轴向方向上的投影长度，圆盘端的厚度方向尺寸也和杆身直径做了适配，保证头部挡边有足够的承压面积，不会在锁紧受力时压穿侧板的安装孔面。建模的时候不需要复杂的曲面命令，

　　第一步先在前视基准面绘制回转截面草图，把圆盘头部、圆柱杆身的轮廓一次性画完，用旋转凸台命令生成基础实体，这一步要特别注意回转轴线必须和草图的中心线完全重合，很多新手会随手画直线当轴线，后续生成工程图的时候容易出现基准偏移的问题。基础回转体完成之后，再建立一个和杆身轴线呈45度夹角的基准面，在这个基准面上绘制斜切槽的切除轮廓，或者直接使用拉伸切除命令，给定两侧对称的切除深度，把杆身上半部分多余的材料去掉，形成图纸里标注的32厚度扁位，这里要核对斜切面的轴向位置：斜切面的起点距离杆身末端的距离要和25的直段尺寸对应，不能让斜切特征延伸到圆盘头部的配合圆柱段，否则杆身穿过安装孔的时候，圆柱配合面被切平，会出现径向晃动、定位精度失效的问题。从工程选型的角度看，这个零件的配合间隙需要根据使用场景调整：如果是作为手动操作的锁紧销轴，杆身和安装孔的配合可以选H9/d9的间隙配合，保证扳动的时候转动顺滑，不会出现卡滞；如果是作为承受径向剪切力的定位销，配合公差要收紧到H7/h6，杆身的圆柱配合面要保留足够的长度，斜切槽的位置必须完全处于安装孔的外侧，不能让剪切受力面落在开槽的薄弱截面上，否则受冲击载荷的时候开槽位置很容易出现断裂。圆盘头部的外径设计到100并不是随意取值，这个尺寸刚好可以作为手动扳动的受力面，操作人员手指可以捏住圆盘边缘转动销轴，不需要额外加装操作手柄，圆盘和杆身衔接的直角位置在实际加工时通常会做1到2毫米的内圆角过渡，

　　避免热处理或者高频受力的时候转角位置出现应力裂纹，图纸上虽然没有标注圆角，但是在三维建模收尾阶段可以把工艺圆角补上，更符合实际加工的工艺要求。三视图的表达逻辑也很有练习价值：左上角的主视图采用半剖表达杆身内部的同轴关系，左下角的视图重点展示45度斜切面的投影角度，右侧的圆形视图是杆身方向的左视图，用同心圆表达圆盘外圆和杆身外圆的同轴度，斜切面在这个视图上投影为一条穿过圆心的直线，和直径60的杆身圆相交，制图的时候要保证三个视图的投影关系完全对应，斜切面的端点在主视图、俯视图、侧视图上的投影坐标要一一匹配，很多初学者标注完角度之后会出现投影错位，导致加工人员看错槽的位置。这类零件的材料通常选用45号钢，受力较大的工况可以选用40Cr调质处理，表面发黑防锈，斜切的扁位表面如果要和卡扣频繁摩擦，可以额外做高频淬火提升硬度，装配的时候在杆身配合面涂抹少量润滑脂，长期使用也不会出现锈蚀卡死的问题，整体结构没有复杂的异形曲面，加工工艺性好，普通车床完成回转体加工之后，铣床一次走刀就能完成斜槽切削，制造成本很低，在非标工装、小型手动设备里的适配性非常强。
