内燃机活塞销座结构三维建模练习

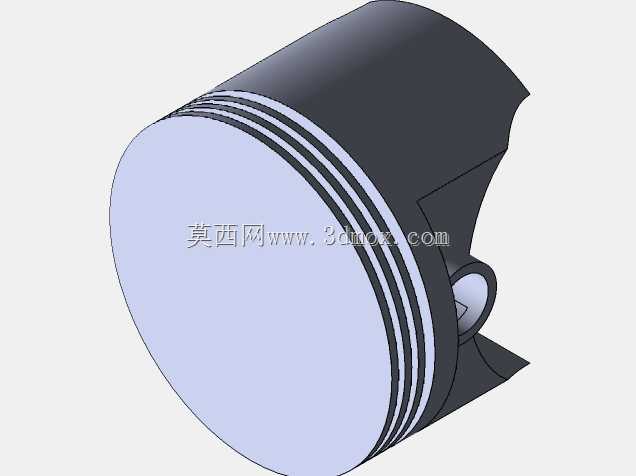

　　该零件以小型内燃机活塞为原型进行结构建模，主体由圆柱裙部、顶部环槽区、内腔和活塞销座组成，适合用于曲柄连杆机构教学、发动机零部件拆解演示以及机械三维建模训练。实际发动机工作时，活塞在气缸内作往复运动，顶部承受燃烧压力，通过活塞销把载荷传递给连杆，再由连杆带动曲轴旋转。模型外侧保留多道环槽，用于安装气环和油环；气环主要负责密封燃烧室，减少高压气体窜入曲轴箱，油环则用于刮除气缸壁上多余润滑油，使机油分布更均匀。裙部外圆承担导向作用，在往复运动中与气缸壁保持合适配合间隙，既要控制摆动和敲击，又要避免热膨胀后卡滞。

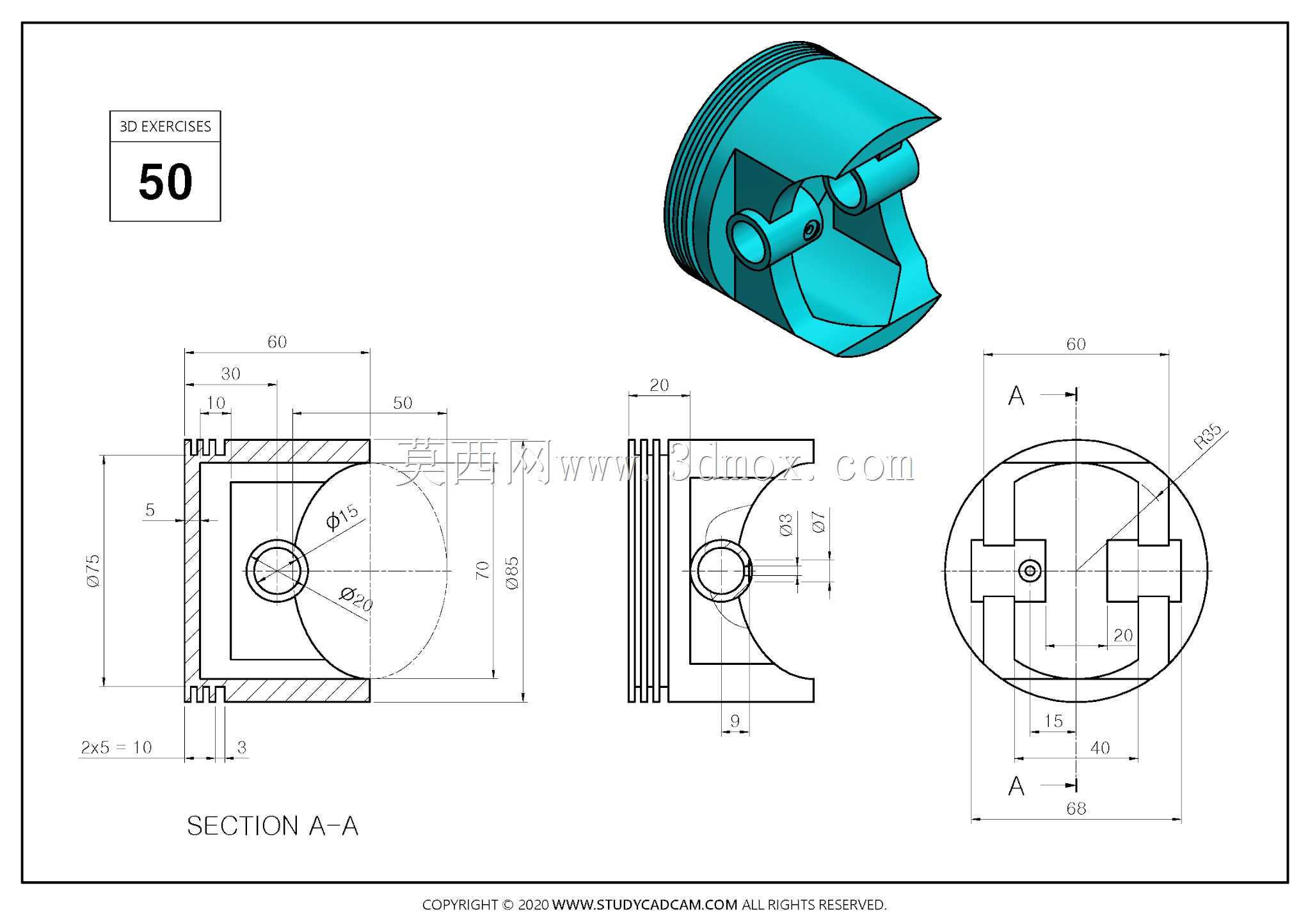

　　从结构表达看，图纸采用三维轴测视图、纵向剖视和A-A截面共同说明零件形状。外形最大直径方向按φ95控制，轴向总长度约70，顶部到销孔中心、裙部端面到内腔台阶等位置均有明确边界。活塞销孔横穿销座，孔径为φ20，销孔中心相对裙部和顶部的位置决定连杆小端的运动关系。销座两侧加厚并与内腔壁圆滑过渡，这种布置能够把活塞顶部受到的集中压力分散到销孔周围，降低销座内侧因交变载荷产生的裂纹风险。内腔采用较大的挖空区域，既减少活塞质量，也降低往复惯性力；但壁厚不能无限制减薄，需要在刚度、热容量和加工可行性之间取得平衡。

　　建模时可先旋转生成活塞外部基本轮廓，再依据剖面切除内腔。外圆上部的环槽适合使用回转切除方式一次成型，槽宽、槽深和槽间距需要保持一致，槽底转角处可根据工艺要求设置小圆角，避免应力集中。销孔与销座属于关键配合结构，应在垂直于活塞轴线的基准面上绘制孔位，再通过拉伸切除贯通两侧。销座下方的挡圈或限位结构可根据装配需求补充，用于限制活塞销轴向窜动。A-A视图显示销座在圆周方向并非完整厚壁，而是形成对称支撑肋，这种结构在保证承载能力的同时减轻质量，也为连杆小端摆动留出空间。

　　尺寸校核应重点关注三条链路：其一是外圆与气缸套的配合边界，φ95外圆决定安装直径，环槽区域和裙部区域的同轴度需要控制；其二是销孔轴线与活塞轴线的空间关系，φ20销孔应与外圆轴线垂直相交，孔中心高度会影响压缩比和连杆运动轨迹；其三是内腔与外壁的最小壁厚，尤其是顶部承压面、环槽底部和销座交汇处，壁厚突变会造成热应力集中。图纸中φ15、φ20、φ60、φ65、φ67、φ68等尺寸分别对应销孔、内腔和截面轮廓，建模时不能只追求外观相似，应把这些尺寸转化为可测量的特征，使剖面结果与工程图一致。

　　在应用层面，这类活塞常见于单缸小排量汽油机、柴油机或教学用发动机拆装台架。活塞处于高温、高压、高速往复环境中，设计上通常要考虑热膨胀差异，因此裙部轮廓在真实产品中可能采用椭圆或中凸形线，而本练习模型以规则圆柱和对称剖视为主，更适合训练旋转、切除、阵列、圆角和工程图生成。若用于运动仿真，可将活塞与气缸套设置为同轴滑动关系，活塞销与销孔设置同轴配合，连杆小端绕活塞销转动；通过曲柄旋转能够直观看到活塞上下止点位置、连杆摆角变化以及销座受力方向。若用于有限元分析，可在活塞顶面施加燃烧压力，在销孔内表面施加约束或连杆传递载荷，观察顶部、销座和环槽区的应力分布。

　　结构处理上，外圆环槽不宜直接用尖锐直角表达，真实零件常通过小半径过渡提高疲劳强度；销孔入口处也可设置倒角或沉孔，便于活塞销压入并减少边缘应力。内腔底部开口与裙部相连，形成轻量化空腔，但开口边缘应保持连续过渡，避免截面突然变化。A-A截面中的对称肋板把销座和裙部内壁连接起来，使侧向推力能够从裙部传递到销座区域。对于三维学习者来说，完成该零件时应同步检查剖视图是否封闭、壁厚是否均匀、销孔是否贯通、环槽数量和位置是否与图纸一致，而不是仅依赖视觉效果判断。通过该模型可以理解活塞如何在密封、导向、承力、减重和润滑控制之间取得结构平衡。
