异形偏心传动轴组件三维结构设计

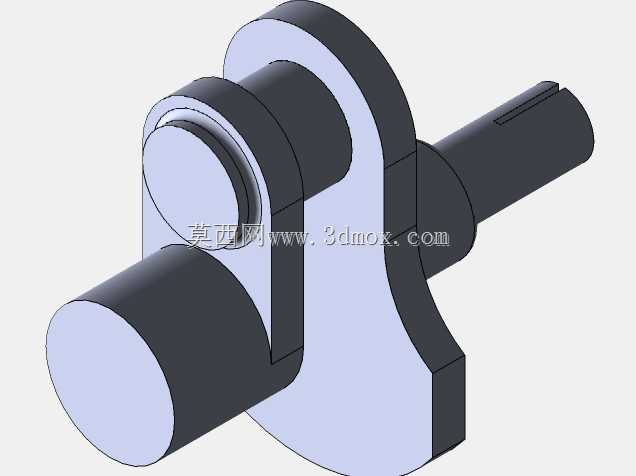

　　在小型动力传输、间歇进给机构以及便携通讯设备的调角传动单元里，这类带异形偏心盘的轴类零件往往承担着把旋转运动转化为特定轨迹往复动作的核心作用，不同于普通光轴只传递扭矩的设计思路，该零件将轴段、偏心配重盘、连接法兰和端部键槽整合为一体，减少了装配环节的配合累积误差，也让紧凑空间内的动力输出更加稳定。从实际装机场景来看，这类构件常见于手持通讯终端的翻盖阻尼机构、小型精密凸轮进给单元、便携测绘设备的角度锁止组件中，工作时主轴段绕两端轴承位回转，中部异形盘的偏心轮廓会驱动摆杆或者滑块按预设行程动作，端部带键槽的轴头则用来外接旋钮、同步带轮或者小齿轮，把手动调节或者电机输入的扭矩传递到下游机构。建模过程中首先要捋清各轴段的同轴基准，

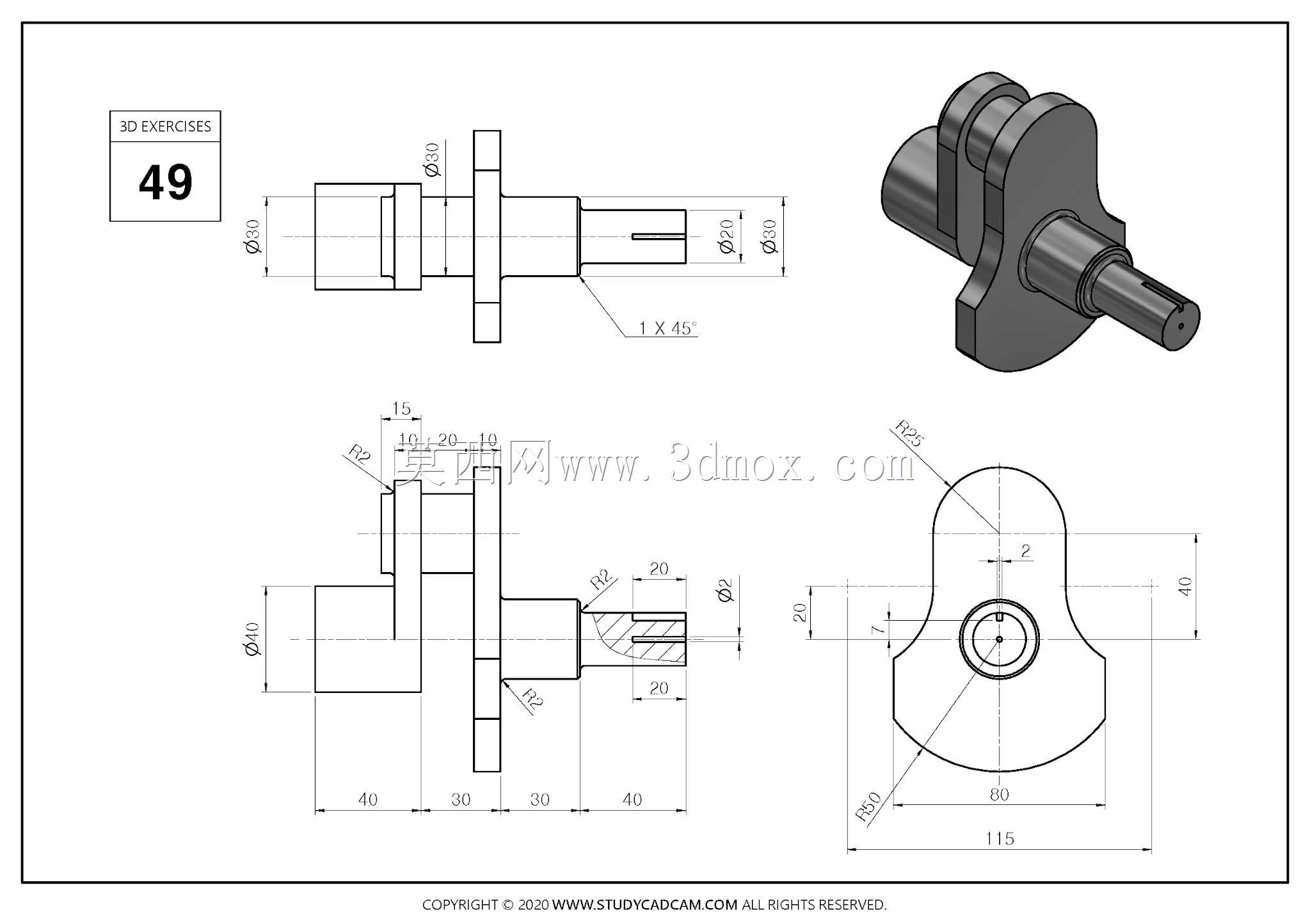

　　整根轴的回转中心线贯穿左右所有圆柱轴段，左端直径五十毫米的粗轴段是主要的轴承配合位，相邻轴径四十毫米的台肩用来给轴承内圈做轴向定位，台肩处的倒角和退刀槽都按照车削加工的实际工艺留出余量，避免装配时轴承端面贴死不到位。中部的异形偏心盘是整个零件结构最复杂的部分，盘体轮廓由两段半径五十毫米的圆弧和两侧直边相切构成，整体轮廓总长一百一十五毫米，偏心方向的最大高度尺寸为四十毫米，盘体中心的轴孔和主轴保持过盈配合或者整体加工成型，盘面上两个半径二十毫米的圆弧过渡处做了加厚处理，用来承受偏心回转时产生的交变弯曲应力，盘体和轴身交接的位置预留了二十毫米宽度的环形卡槽，可用来安装卡簧或者限位挡圈，约束轴上配套零件的轴向窜动。

　　右侧轴段从盘体端面伸出后依次分布不同直径的配合位，直径二十毫米的细轴段端部加工有平键槽，键槽宽度和深度按照常规扭矩传递标准选取，轴端中心加工的中心孔既可以作为车削、磨削加工的工艺定位基准，也能在装机后配合顶尖做回转精度检测，轴端标注的1乘45度倒角用于去除锐边，也方便装配时引导衬套、密封圈等零件顺利套入。从安装边界来看，整根轴的轴向各段长度分别为四十、三十、三十、四十毫米，异形盘两侧的轴段长度对称分布，选型时可以根据设备内部腔体宽度确认轴向安装空间，径向方向需要预留偏心盘回转的避让空间，盘体最大回转半径处不能和壳体内壁、走线槽或者相邻电子元件发生干涉，偏心盘侧面的轮廓公差需要控制在合理范围内，

　　保证驱动从动件时的行程误差不会超出机构允许范围。结构设计上把偏心盘和主轴做成一体件，相比分体装配的偏心轮加平键连接形式，消除了键连接带来的回程间隙，在频繁正反转的调角机构里能明显降低动作迟滞，异形盘的非圆轮廓在满足运动轨迹要求的同时，去掉了多余的材料，既控制了零件整体重量，也让偏心回转产生的惯性力处在可平衡的范围内，轴上各台肩的端面都和回转中心线保持垂直，保证轴承、挡圈、传动件装配后端面贴合均匀，不会出现偏磨。工程建模时需要先绘制主轴的回转草图，通过旋转命令生成基础轴体，再单独建立偏心盘的轮廓草图，以偏离主轴中心的基准点定位轮廓圆弧，拉伸生成盘体后和轴身合并为单一实体，之后再切除键槽、倒角、退刀槽和中心孔特征，所有尺寸标注都和工程图的加工基准对应，方便后续出工程图时直接导入公差要求，也能在虚拟装配中直接校验该零件和配套轴承、壳体、从动摆杆之间的配合间隙，提前发现回转干涉、轴向定位不足等设计问题。这类轴组件在实际维护中也具备较好的工艺性，所有圆柱面都可以通过普通车床一次装夹完成精加工，异形盘轮廓可通过铣床或者加工中心一次铣削成型，不需要特殊的复杂工装，适合小批量精密设备的配套生产，在通讯类便携产品的小型传动机构里，这种集成化偏心轴结构既能节省内部宝贵的安装空间，也能长期保持调角动作的精度一致性。
