连杆式夹持传动机械构件三维结构

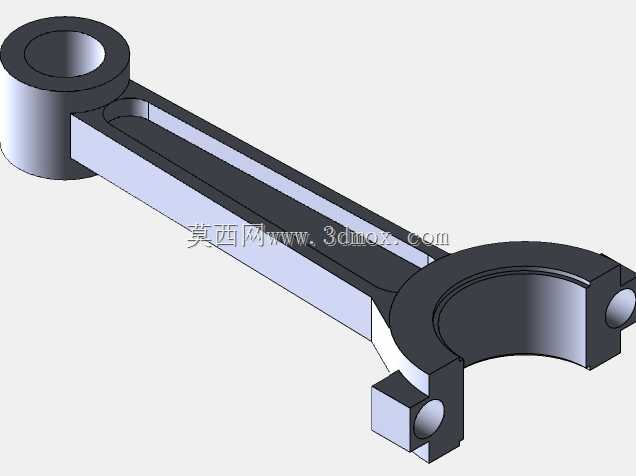

　　该构件属于典型的两端铰接式连杆传动部件，整体采用长杆身连接两端工作端的布局形式，一端为完整的圆筒铰接孔结构，用于穿装销轴实现与主动摆臂或动力输出端的回转连接，另一端为开口抱箍式夹持结构，通过两侧带安装孔的凸耳穿装锁紧螺栓，可抱紧配套的轴类零件，实现扭矩与往复运动的传递，在各类需要将回转运动转化为直线往复摆动、或是在两个存在相对位置变动的铰接点之间传递动力的机械场景中广泛使用，常见于小型内燃机的曲柄连杆机构、轻工机械的摆臂传动单元、工装夹具的联动锁紧机构、纺织设备的导杆驱动组件以及小型农用机具的动力传递链路中。

　　从实际工况使用需求出发，该零件在工作过程中主要承受周期性的拉压交变载荷，杆身部分在动力传递时会持续受到沿杆轴线方向的拉力与压力，两端铰接位置同时伴随销轴转动带来的接触挤压应力，开口夹持端在螺栓锁紧后会产生持续的抱紧预紧力，工作中还要承受被夹持轴传递过来的交变扭矩，因此整体结构设计优先保证刚度与疲劳强度：杆身采用工字形截面构型，在尽可能降低整体零件重量、减少往复运动惯性力的前提下，最大化杆身的抗弯截面模量，避免连杆在高速往复运动中发生侧向弯曲变形；两端的铰接圆筒与抱箍部位均做了局部加厚处理，增大孔壁的承压面积，降低销轴与孔壁之间的接触比压，减少长期运转后的磨损量。

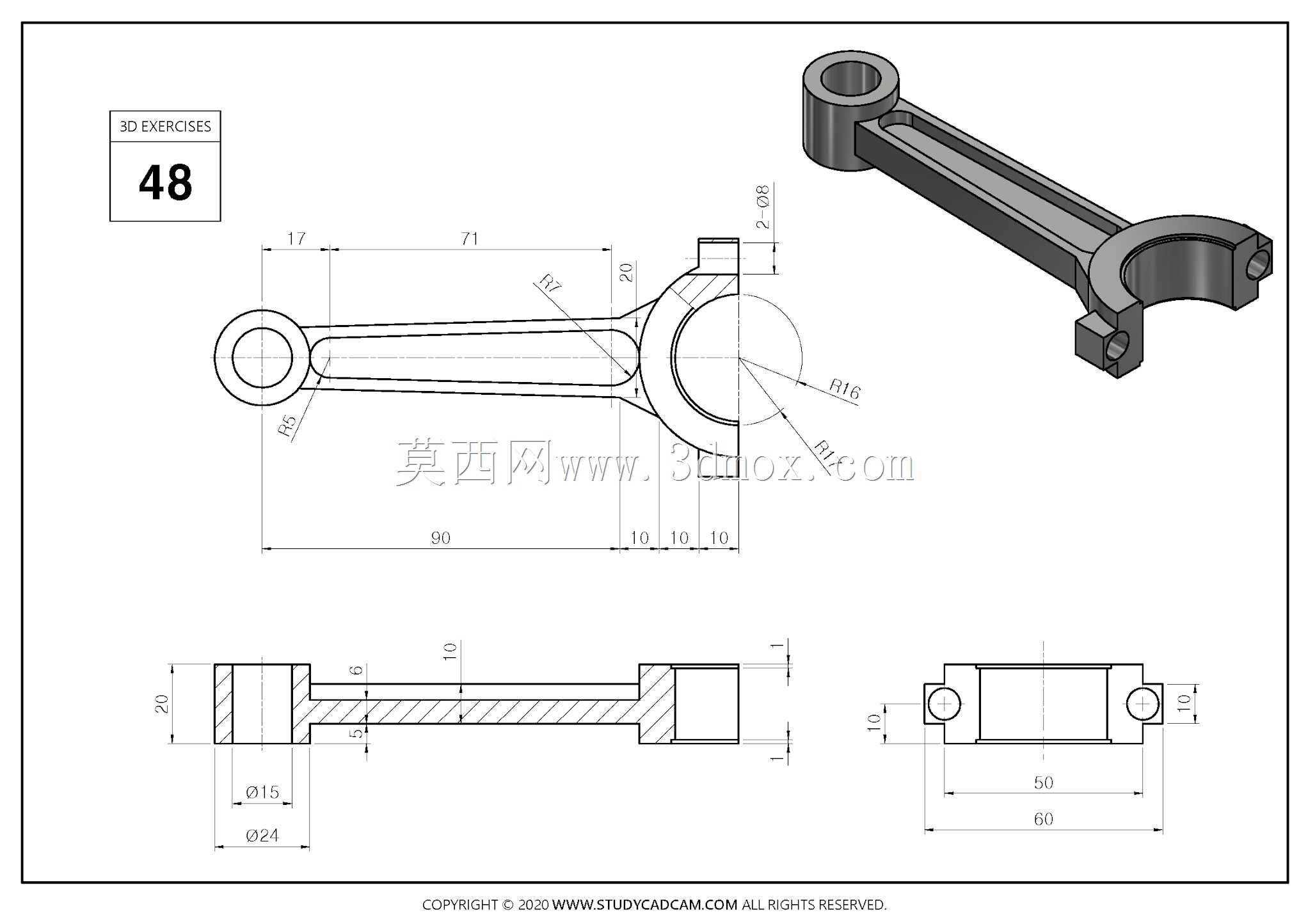

　　从图纸标注的安装边界尺寸来看，零件整体沿杆身轴线方向的总长度为90mm，其中小端铰接孔的中心到杆身与大端衔接位置的距离为71mm，小端圆筒的轴向厚度为17mm，小端铰接孔的内径为15mm，小端圆筒的外圆直径为24mm，小端圆筒沿杆身侧向的总宽度为20mm；大端抱箍的内孔直径为R16也就是适配直径32mm的被夹持轴，抱箍开口位置的两侧凸耳厚度各为10mm，凸耳上的锁紧孔中心距抱箍端面的距离为10mm，大端位置的总厚度方向尺寸为60mm，凸耳上销轴安装孔的中心间距为50mm，凸耳处的侧向安装宽度为10mm，大端圆筒顶部的凸台高度为2.05mm，杆身工字形截面的腹板厚度为6mm，杆身上下翼缘的厚度各为5mm。

　　建模过程中需要优先保证两端孔系的同轴度与位置度要求：小端的铰接孔轴线与大端抱箍的内孔轴线需要保持严格平行，两孔的中心距误差需要控制在传动公差允许范围内，避免装配后出现连杆运动卡滞、销轴偏磨的问题；大端的开口抱箍结构需要预留合理的锁紧间隙，当螺栓未锁紧时抱箍内孔与被夹持轴之间为小间隙配合，螺栓拧紧后抱箍产生弹性变形抱紧轴面，因此建模时凸耳上的螺栓过孔需要与螺栓杆部保留足够的间隙，补偿锁紧过程中抱箍收缩带来的孔位偏移；杆身与两端圆筒的衔接位置全部采用大圆角过渡，避免截面突变产生应力集中，在交变载荷长期作用下出现疲劳裂纹。

　　该零件的实际装配逻辑为：小端圆孔通过销轴与主动曲柄或者摆臂形成回转副，大端抱箍套在从动轴的轴颈位置，装入锁紧螺栓后拧紧螺母，让抱箍内孔与轴颈形成无相对滑动的刚性连接，当主动端做回转或者小角度摆动时，连杆会将运动传递给从动轴，带动从动轴完成设定角度的往复摆动；工字形杆身的轻量化设计让零件在高速往复运动时的惯性力大幅降低，减少运动过程中的冲击振动，两端加厚的铰接部位也可以在长期运转后，通过更换衬套的方式修复孔位磨损，延长整套传动机构的使用寿命。
