双立板带底座铰接支座机械零件

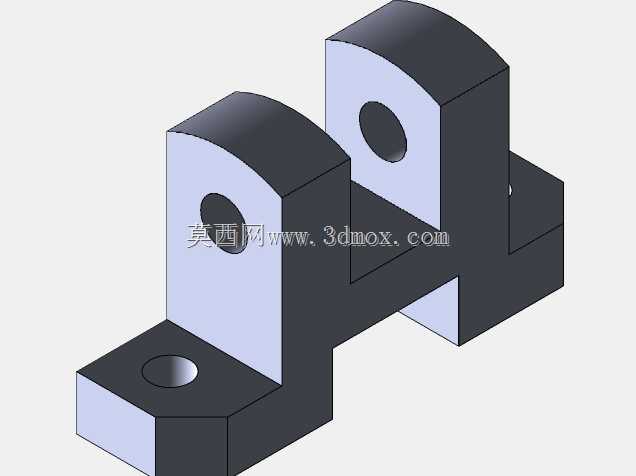

　　在自动化产线的工位侧边、小型工装夹具的翻转工位、检测设备的摆臂铰接点位上，这类双立板带底座的支撑支座属于出镜率极高的通用铰接承载件，很多初次做产线布局的工程师容易忽略这类小件的结构校核，等到现场调试时才发现立板刚性不足、铰接孔同轴度偏差导致摆臂卡滞，反而拖慢整线的调试进度。从实际使用场景来看，这类支座最常承担的是小载荷摆杆、限位挡臂、轻量翻转盖板的铰接支点功能：底座直接贴装在设备安装基板或者铝型材工作台面上，两个平行立板之间留出间隙容纳摆臂的连接端，销轴横穿两侧立板的同轴孔后，摆臂就可以绕销轴完成设定角度内的往复摆动，底座上额外设置的沉孔则用来穿入内六角紧固螺钉，把整个支座牢牢锁死在安装基准面上，不会受摆臂往复动作的反作用力出现移位。

　　拿到这套工程图开展三维建模时，首先要把整体安装边界尺寸捋顺：底座沿长度方向的总轮廓长度为118，两个底座安装孔的中心距分别从两端向内偏移43.5，也就是说两个安装孔的中心间距为118减去两侧各43.5的边距，刚好留出31的孔间跨距；底座总宽度方向的轮廓尺寸为32，立板顶部的圆弧段半径标注为R15，立板上用于穿铰接销轴的通孔直径为φ13，立板内侧的开槽宽度为25，两侧立板自身的壁厚各为10，这组尺寸直接决定了中间可容纳的摆臂连接端厚度不能超过25，否则摆臂装入后会和两侧立板发生干涉。底座上的两个安装沉孔规格为2-φ11，这个孔径适配M10的内六角圆柱头螺钉，沉孔的深度设计刚好可以把螺钉头完全埋入底座表面以下，不会出现螺钉头凸出底座底面、导致支座贴装时出现虚接翘动的问题；立板顶端的两个铰接孔规格为2-φ10，适配M8或者φ10的铰接销轴，孔位的中心高度从底座底面算起为49，立板总高度方向尺寸为64，这组高度参数在选型时要重点核对：如果摆臂的回转半径设计偏大，支座的铰接点高度不足，摆臂下摆时就会直接磕碰到底座表面或者下方的安装台面。

　　结构设计的思路完全围绕铰接动作的可靠性展开：两个立板采用和底座一体加工的成型方式，相比焊接拼装的支座，一体结构不存在焊接变形导致的孔位错位问题，两侧φ10铰接孔一次装夹镗孔就能保证同轴度，销轴穿入后不会出现别劲卡滞的情况。立板和底座衔接的位置做了斜角过渡，既避免了直角应力集中——在摆臂频繁摆动带来的交变载荷下，直角衔接处很容易萌生疲劳裂纹——也减少了底座边角的多余材料，降低零件整体重量。从截面视图里能看到，立板和底座的实体壁厚均匀，最薄的受力位置壁厚也保留了15的厚度，普通Q235钢材加工的支座完全可以承受百牛级的径向铰接载荷，就算替换成6061铝合金加工，用于轻载检测工位的摆臂支撑也完全能满足刚性要求。

　　建模过程中几个容易出错的细节需要格外注意：首先是立板顶部的R15圆弧，圆弧的圆心和φ10铰接孔的圆心是重合的，不要误把圆弧中心偏移到立板顶面，否则加工出来的立板顶部轮廓会和图纸不符；其次是底座上φ11沉孔的位置，两个孔分别位于底座两端的凸台上，凸台的厚度方向尺寸15要和沉孔深度匹配，不能出现沉孔钻通凸台、导致螺钉锁紧时接触面不足的问题；还有中间开槽的底部位置，开槽底面距离底座底面的高度尺寸为17，开槽的宽度35要和立板内侧25的间距对应，摆臂装入后摆臂下端的活动间隙要提前在三维装配里做运动干涉检查，摆臂绕销轴摆动到极限角度时，摆臂的下端棱边不能和开槽底面发生碰撞。

　　在设备实际装配时，这类支座的安装基准面一般会提前铣削找平，支座底座贴装后先穿入螺钉预紧，再穿入铰接销轴校验摆臂的转动顺滑度，确认摆臂全程无卡滞、支座无晃动之后再把两侧安装螺钉按对角线顺序锁紧，避免单侧锁紧时拉扯支座出现微小偏移。这类支座的通用化程度很高，同一种结构只需要更改立板高度、铰接孔孔径、安装孔距这几个核心参数，就可以适配不同载荷、不同摆臂厚度的铰接工位，不管是单机自动化的小工装，还是整线排布的多工位限位结构，都可以直接在这个基础结构上衍生调整，不需要从零开始重新做结构设计，能大幅减少非标设计的重复工作量。
