阶梯轴带内螺纹连接结构设计

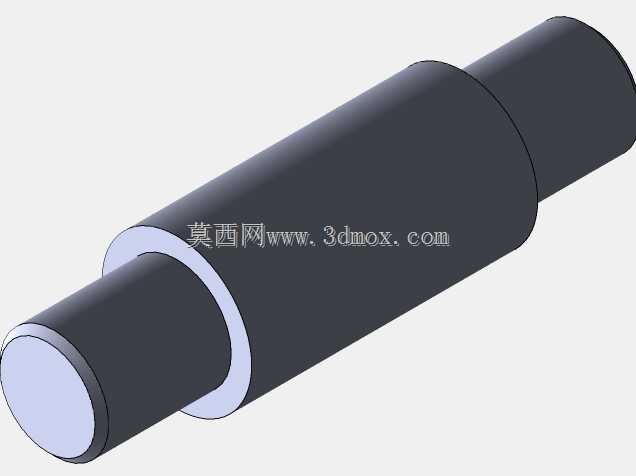

　　该零件为典型的阶梯式传动轴结构，整体采用同轴回转体构型，通过不同直径的轴段划分实现轴向定位、载荷传递与端部连接功能。从实际工况适配角度看，这类轴件常应用于轻载传动机构、工装夹具导向组件、小型设备的动力输出端以及需要轴向锁紧的旋转支撑部位，不同直径的轴肩可直接为轴承、隔套、传动轮提供贴合定位面，省去额外的轴向挡圈或锁紧套配置，简化装配层级。

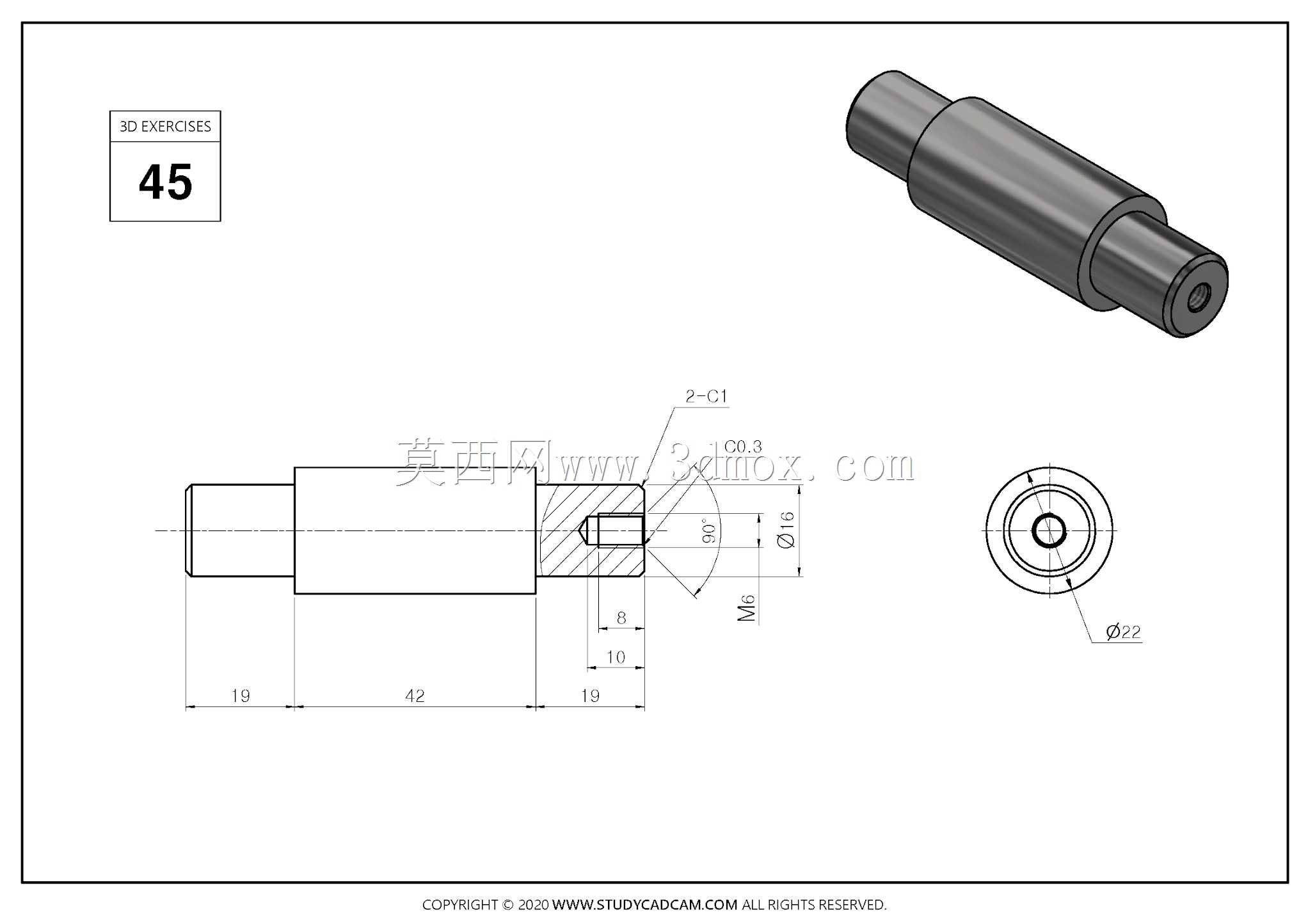

　　从结构细节来看，零件一端加工有M6规格内螺纹孔，螺纹孔口部设置C1倒角，既能够去除加工毛刺，也便于配套螺栓旋入时导向，避免螺纹起始端磕碰损伤。内螺纹孔所在轴段直径为16毫米，相邻轴段直径为22毫米，二者形成的轴肩端面可承受轴向压紧力，在装配时通过螺栓锁紧端部连接件，实现周向与轴向的双重固定。零件另一端为直径更小的光轴段，可直接穿入支撑孔或作为导向端使用，端部同样做倒角处理，避免装配时刮伤配合件内壁。

　　尺寸链设计上，各轴段长度分别为19毫米、42毫米、19毫米，总长度可通过三段尺寸累加确定，各轴段的长度分配充分考虑了标准件的安装宽度：中间大直径轴段可适配宽度匹配的传动轮或轴承内圈，两侧轴段分别预留支撑与连接空间，轴肩过渡处未标注额外圆角，在实际加工中可根据应力需求补充微小圆角，降低应力集中风险。右端视图清晰标注了各层直径的同轴度关联，所有回转面均围绕同一轴线加工，保证旋转时的动平衡精度，避免高速运转下出现径向跳动。

　　建模过程中需重点保证螺纹特征的参数准确性，内螺纹采用标准机械螺纹建模逻辑，还原小径、大径与牙型角度，同时严格控制各轴段的同轴度约束，确保工程图中尺寸标注与三维模型完全对应。这类轴件的结构设计兼顾了加工工艺性与装配便捷性，常规车削设备即可完成全部外圆、端面与内孔加工，后续可通过铣床或攻丝设备完成内螺纹加工，无需复杂工装，适合小批量定制生产与设备维修替换场景。在选型应用时，可根据实际传递扭矩大小调整材料与热处理工艺，常规工况下选用45号钢调质处理即可满足强度需求，若用于腐蚀环境则可更换为不锈钢材质。
