带轮式同轴回转传动零件结构设计

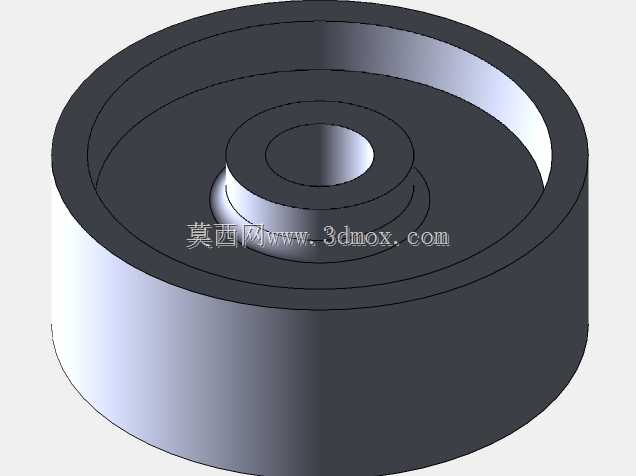

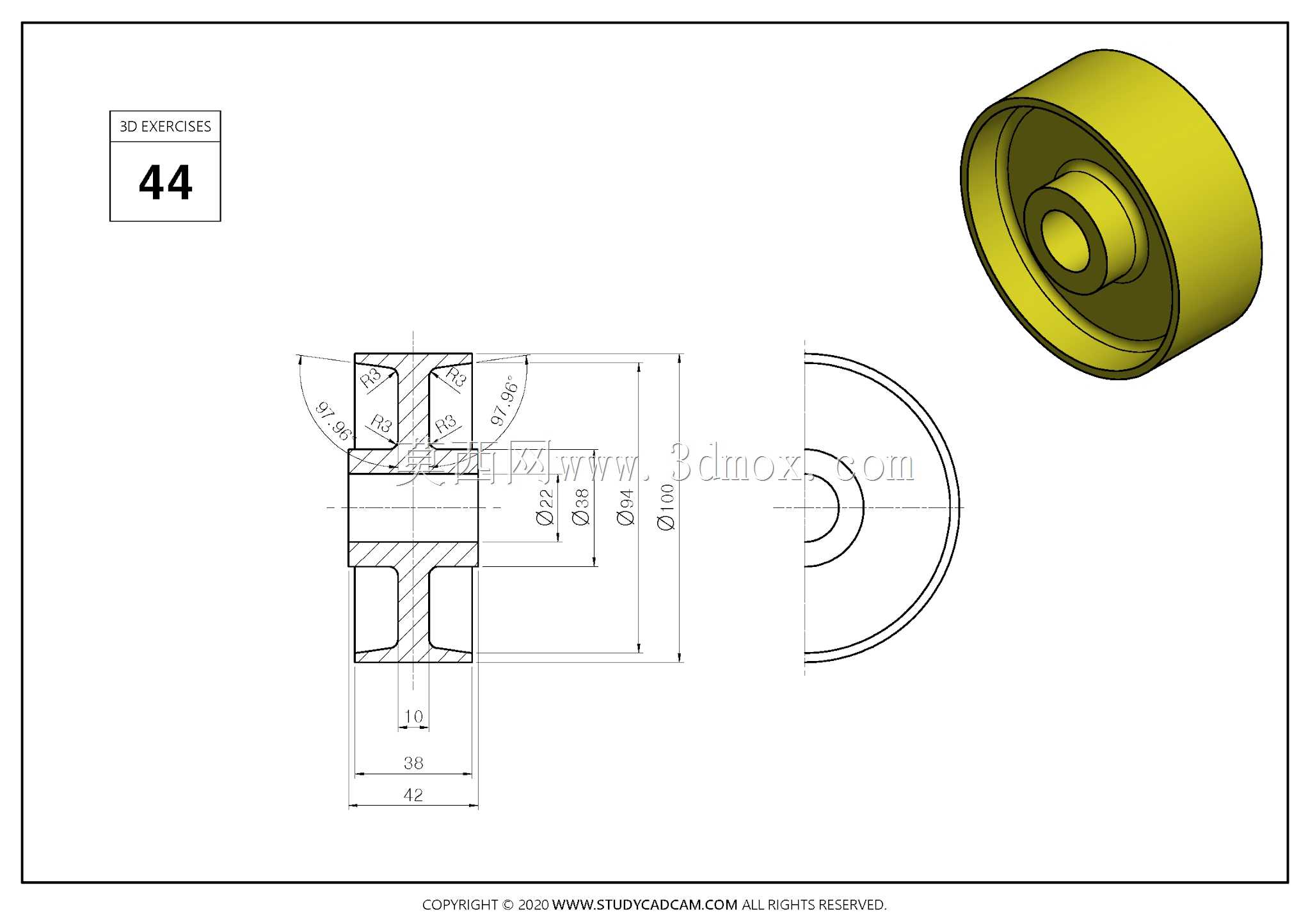

　　该轮式回转传动件的结构设计，核心围绕中小载荷动力传递场景展开，常见于桌面级输送线、小型工装驱动单元、轻工设备的从动轮组或张紧轮组中，承担皮带导向、动力中转、轮系张紧的实际功能。从结构剖面来看，零件采用同轴阶梯式布局，外侧为大直径轮缘，内侧集成阶梯轴孔与支撑辐板，轮缘内侧预留环形空腔，既可以容纳皮带嵌入的限位空间，也能通过空腔结构降低整体自重，减少转动惯量对启停响应的影响。设计阶段优先考虑了装配边界的约束：零件总轴向宽度为36，最大外圆直径控制在100，安装轴孔采用阶梯式设计，包含直径22、38的两段同轴孔位，可适配不同直径的支撑轴或轴承外圈，端面预留的10宽度定位台，能够在装配时直接贴靠轴肩实现轴向定位，

　　无需额外加装调整垫片即可控制轮体的轴向窜动量。辐板部分采用对称式斜向加强结构，两侧斜面分别形成97.86度与91.06度的倾角，这种结构并非单纯的造型处理：一方面斜面可以分散轮缘传递的皮带张紧力，避免辐板与轮缘交接处出现应力集中，另一方面在注塑或铸造成型过程中，斜度能够满足拔模工艺要求，减少成型后的二次机加工量。轮体内侧的中心凸台做了加高处理，凸台内孔与轴配合后，可增加支撑段的接触长度，提升轮体运转时的同轴度，降低高速转动下的径向跳动。从实际选型角度看，该零件的安装边界清晰，轴向占用空间紧凑，径向尺寸适配常规小型皮带轮系的中心距要求，既可以作为主动轮安装在减速电机输出轴上，也可以作为从动轮搭配张紧支架使用，

　　轮缘的环形槽结构可适配圆带或小型平带的传动需求，空腔结构也为后续加装轴承、卡簧等标准件预留了操作空间。建模过程中所有回转特征均围绕同一基准轴生成，保证了各段外圆、内孔的同轴度公差，剖面中的尺寸标注完整覆盖了外形轮廓、安装孔位、配合段长度等关键要素，结构工程师可直接基于该模型调整轮槽宽度、安装孔直径等参数，快速适配不同的设备载荷与安装空间需求，无需重新搭建整体回转架构。
