带铰接孔长柄调节连杆结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:652256
  • 带铰接孔长柄调节连杆结构设计
  • 带铰接孔长柄调节连杆结构设计

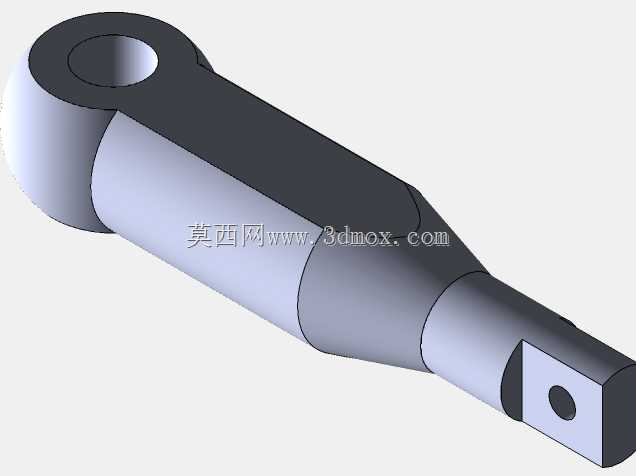

  该零件属于小型手动调节与铰接传动场景中常见的长柄连杆类构件,整体为一端大直径铰接环、另一端收窄扁方接头的异形长杆结构,在工装夹具、小型操作台、通讯设备调节支架、轻工机械手动锁紧机构里都能见到同类结构。这类构件的核心作用是把操作人员施加在柄部的扳动力,通过两端铰接点位转化为转角或直线位移,也可作为两点之间的距离调节拉杆,补偿装配时的小幅位置偏差。

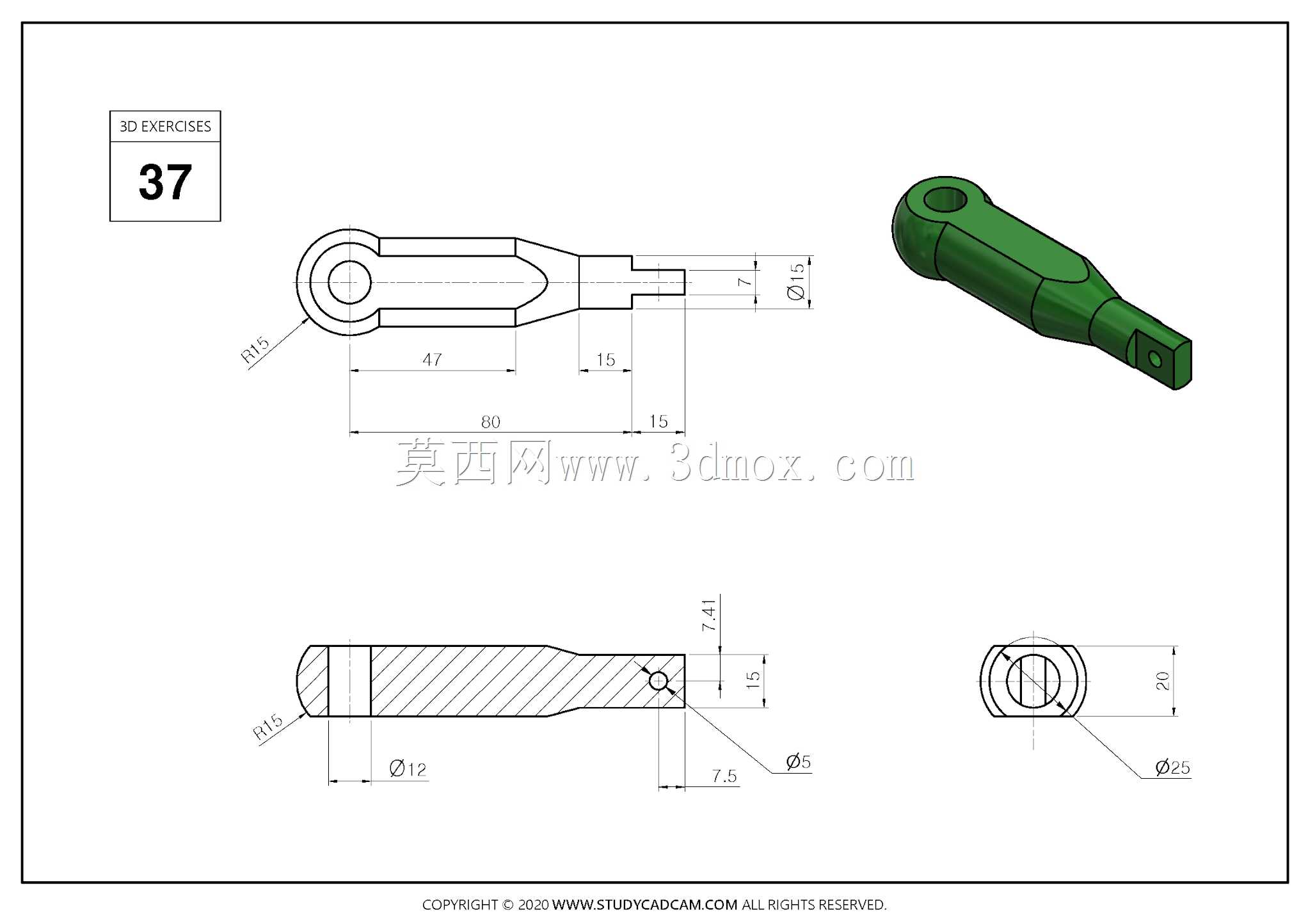

  从结构布局来看,左端铰接环外径为φ25,环内同轴加工φ12的贯通销轴孔,环外侧圆弧为R15,该端作为主回转支点,工作时销轴穿过内孔,让整根连杆绕支点摆动。杆身从铰接环向右先保持等宽平直段,再通过平滑锥面过渡收窄,最终在右端形成厚度更薄的扁方接头;右端接头末端开设φ5的横向销孔,销孔中心距杆身下侧安装基准面的高度为7.5,接头段总厚度15,销孔上方保留7.41的实体壁厚,保证销孔受拉时不会出现端部撕裂。

  总长方向的尺寸边界直接决定了机构的力臂与安装空间:整根零件轴向总长80,左端铰接环中心到杆身锥面起始位置的距离为47,右端扁方接头的轴向长度为15,接头末端到φ5销孔中心的距离同样为15。铰接环径向总高度20,右端接头处杆身宽度收窄至7,杆身上下轮廓在过渡段采用连续曲面衔接,既避免截面突变带来的应力集中,也让握持或扳动时的受力分布更均匀。

  实际选型与装配时,左端φ12孔需配合对应直径的铰接销轴,销轴两端加装卡簧或轴用挡圈限制轴向窜动,铰接副之间可根据运动频率选择添加尼龙衬套或铜套,降低反复摆动带来的磨损;右端φ5销孔用于连接被驱动的滑块、摇臂或锁紧卡扣,销孔与配合销采用小间隙配合,保证传动过程中无明显旷量。零件的安装边界需要重点核对两处:一是φ25铰接环的外圆回转空间,整根连杆绕左端支点摆动时,环体外缘不能和周边机架、护罩发生干涉;二是右端扁方接头的插入空间,接头厚度15、端部宽度7,配套的对接槽口宽度需略大于15,深度要覆盖15长的接头段,保证销孔穿装后两侧贴合面受力均匀。

  设计思路上,这种变截面长杆结构没有采用等直径圆杆方案,而是把中段做宽、右端压薄,一方面用较宽的中段提升杆身的抗弯截面模量,扳动时杆身不会出现明显挠曲,另一方面把右端接头做薄,能够插入狭小的对接缝隙里,适配设备内部紧凑的安装空间。左端铰接环采用加厚圆环结构,环体的径向厚度足以承受销轴传递的交变挤压载荷,长期反复扳动也不容易出现孔口椭圆变形。杆身过渡段的锥面曲面在三维建模时需要保证和两侧平直段相切衔接,加工时无论是采用铣削成型还是锻坯后精加工,都能避免转角处留下刀痕应力源。

  在工装夹具的应用场景里,这类连杆常作为快速夹钳的驱动摆臂,操作人员扳动杆身时,右端销孔拉动夹钳肘杆机构越过死点,实现工件的快速压紧;在通讯设备的支架调节结构中,它可以作为角度锁定连杆,松开锁紧螺母后摆动杆身调整支架俯仰角度,调整到位后穿入销轴锁定位置。零件的受力工况以低频间歇载荷为主,大部分时间承受静态拉压或弯曲应力,仅在调节动作瞬间承受扳动冲击力,因此结构设计上在保证两端铰接孔强度的前提下,尽可能优化杆身截面,控制整体重量,让手动操作时的手感更轻便。

  三维建模过程中需要先绘制杆身的轴向轮廓草图,标注总长80、各段轴向定位尺寸47、15、15,以及径向尺寸R15、φ25、φ12,再通过拉伸生成主体毛坯,之后对右端接头进行切除拉伸得到15厚度的扁方,分别在两端创建φ12和φ5的贯通销孔,最后对所有锐边添加合适的铸造或机加工圆角,还原工程图纸里的完整结构。建模时需重点核对φ5销孔的定位尺寸7.5与7.41,保证销孔中心到接头端面、上下表面的距离和图纸一致,避免装配时出现销轴无法穿入的问题。
