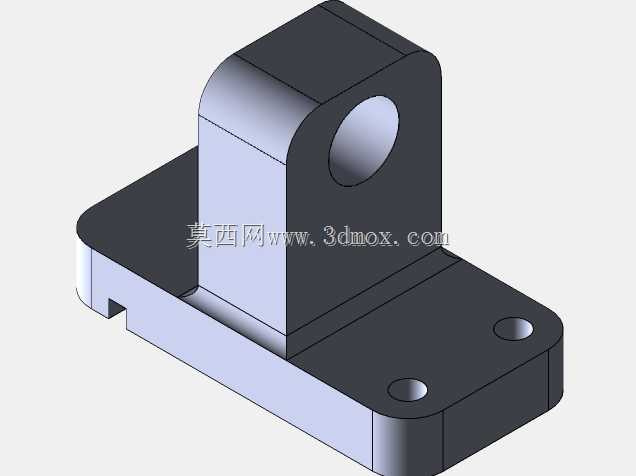

该零件为典型的小型立式铰接支撑构件,整体由底部长圆形安装底板与上方立置铰接耳座两部分融合成型,在轻工自动化输送线、小型工装夹具、桌面级实验设备、通讯终端架设辅具以及简易连杆机构中承担铰接支点与固定基座的作用。实际产线场景里,这类支座常作为摆杆、压臂、限位挡块、传感器摆片或者小型连杆的回转支撑点,底板贴合设备安装台面后通过两枚紧固件完成锁固,上方耳座的横向通孔穿入铰接销,即可为被支撑构件提供稳定的回转轴线,承受摆臂往复动作带来的径向载荷与小幅倾覆力矩。

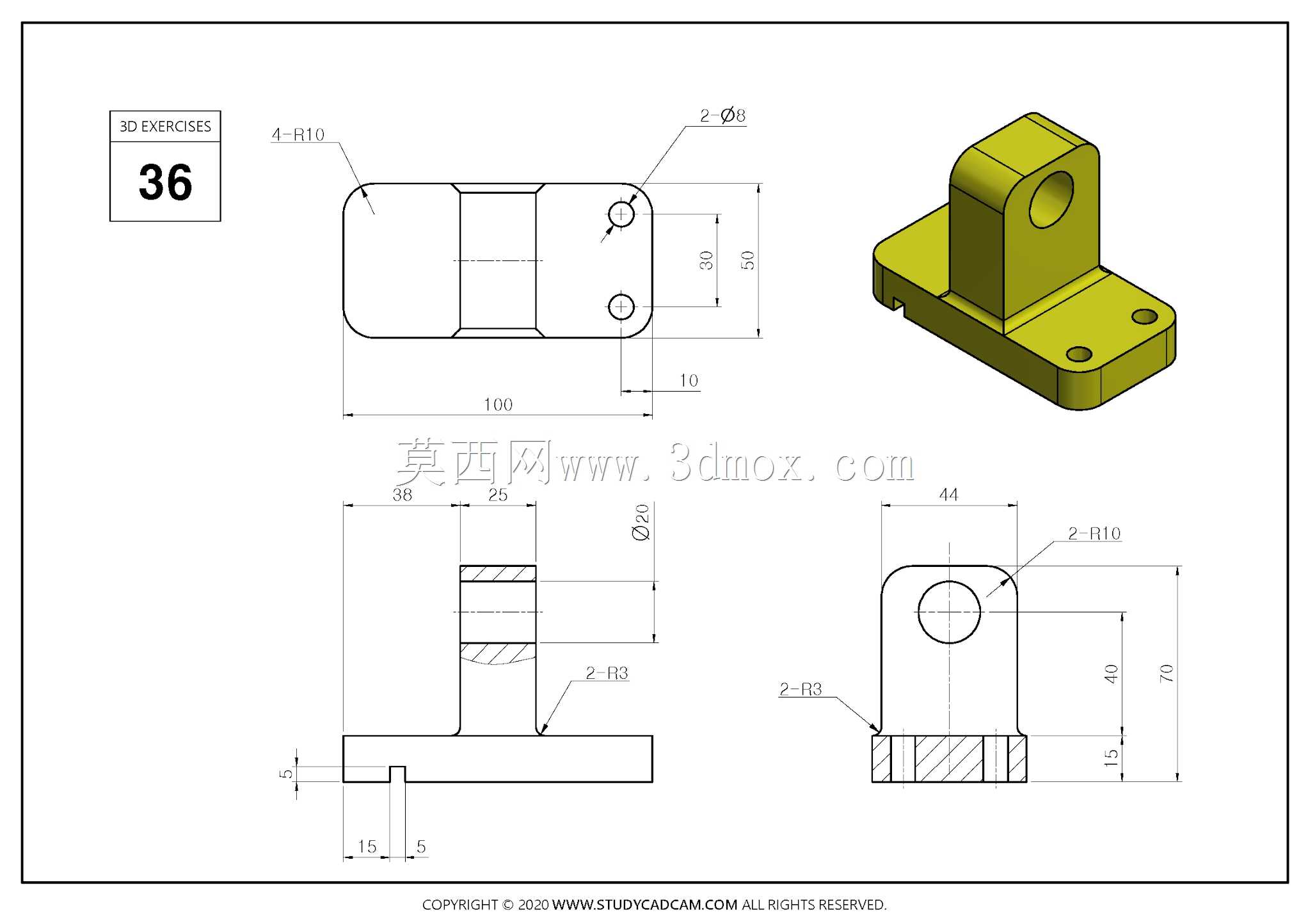

从结构布局来看,底部安装板采用长圆腰形轮廓,两端做R10圆弧过渡,整体总长100mm、总宽50mm,板厚仅5mm,这种薄底板搭配两端圆弧的设计,一方面去除了直角尖角,避免装配过程中划伤操作人员与线缆,另一方面在保证安装孔跨距的前提下缩减了板材占用面积,两枚安装孔规格为Φ8通孔,孔心距沿底板长度方向为80mm,孔中心距底板宽度方向对称中心距离为15mm,安装时两枚紧固件分别落在腰形板两端圆弧区域,锁附后压紧力均匀分布在底板两侧,不会出现单侧翘动的问题。底板下方还预留了一处宽15mm、深度5mm的定位凸榫,装配时该凸榫可直接卡入设备台面对应的定位槽内,无需额外打定位销即可限制支座整体沿板面的滑移与转动,大幅降低现场装配的找正时间,即便在频繁振动的工况下也能保持铰接轴线位置不发生偏移。
上方立座部分总高40mm,立座本体宽度44mm、厚度25mm,与底板衔接处做R10圆角过渡,避免竖板与底板交接位置出现应力集中,在往复摆臂长期交变载荷作用下,圆角过渡区域不会因应力突变产生萌生裂纹。立座顶部两侧做R10圆弧收边,消除顶部尖角的同时,也让铰接孔周边的材料分布更均匀,铰接孔规格为Φ20通孔,沿立座厚度方向水平贯穿,孔中心距离底板上表面的高度为40mm,该高度尺寸预留了足够的摆臂摆动空间,保证穿装在孔内的铰接销带动摆臂回转时,摆臂下端不会与底板表面、安装台面发生运动干涉。立座与底板衔接的根部两侧,额外设置了三角形加强筋结构,筋板沿立座厚度方向两侧对称布置,将立座受到的侧向弯矩直接传导至整个底板板面,而非仅依赖竖板与底板的焊接或一体成型接缝承载,让整个支座的侧向抗载能力提升数倍,即便摆臂施加较大的侧向推力,立座也不会出现相对底板的弯折变形。
建模过程中需重点把控几处尺寸关联:首先是底板两安装孔的同轴度与孔位对称度,需保证两孔中心连线与立座铰接孔轴线保持平行,否则安装后铰接销的轴线会出现偏斜,导致摆臂转动卡滞;其次是铰接孔Φ20的内壁粗糙度与圆柱度要求,作为回转配合面,该孔通常需与铰接销采用间隙配合,建模时需预留合理的配合公差,避免后续加工出现装配过紧;底板底部的定位凸榫尺寸需与台面槽宽匹配,凸榫侧壁可预留少量装配间隙,方便现场快速卡入。整体零件结构紧凑,没有冗余的复杂曲面,既可以采用整块铝合金铣削加工成型,用于载荷较轻、要求防锈的通讯设备与实验工装场景,也可以采用铸铁铸造成型后再对铰接孔、安装面进行机加工,用于载荷较大、存在持续振动的工业自动化产线,不同工艺下该结构都能保持良好的工艺可行性,无需特殊工装即可完成批量加工。
