带法兰阶梯轴套类机械零件三维结构

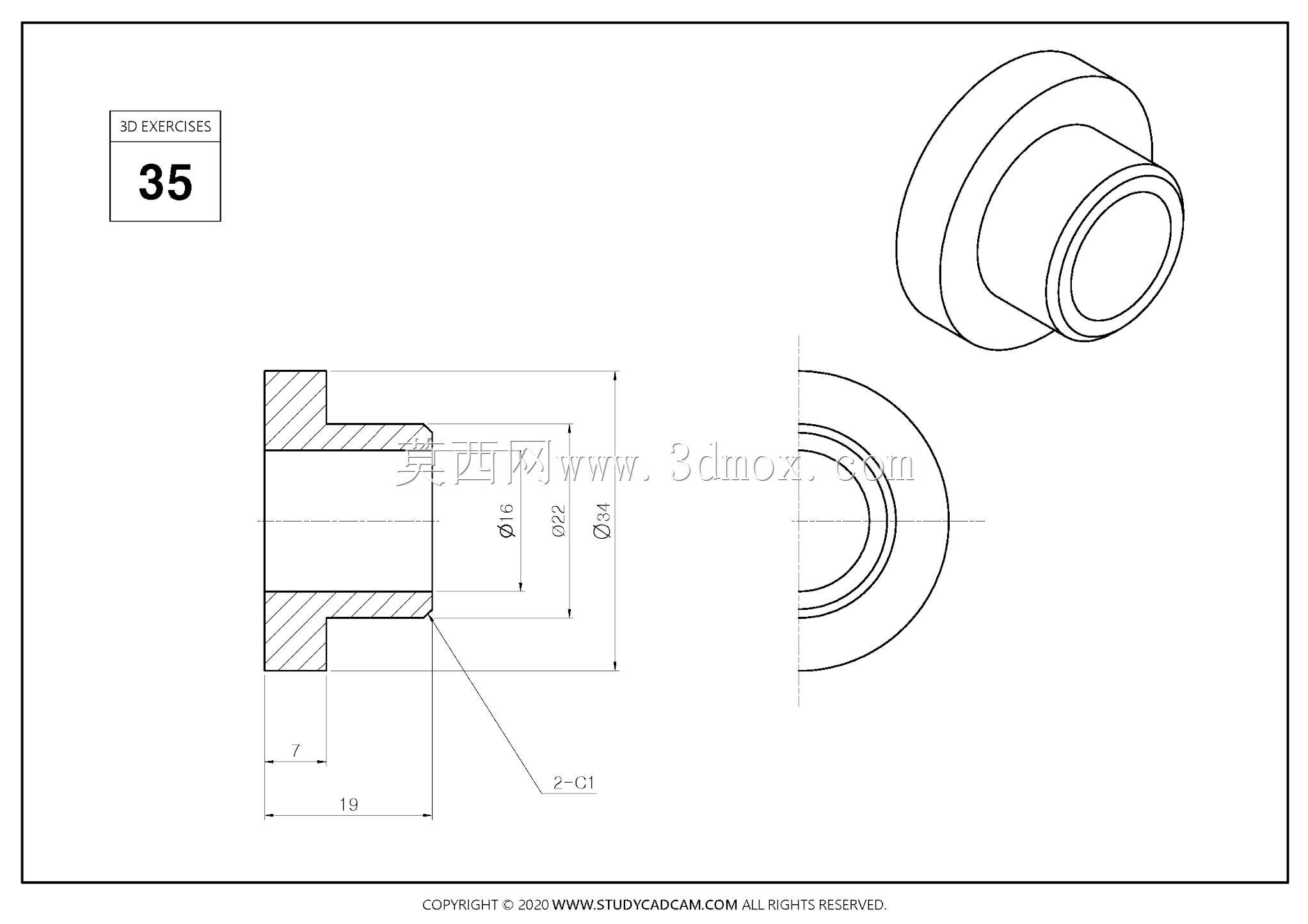

　　该零件属于典型的带法兰阶梯回转衬套结构，在机械传动、定位支撑与管路连接场景中十分常见。从工程图表达可以看出，零件主体由同轴的多段圆柱构成，一端带有直径放大的法兰盘，另一端为相对细长的套筒段，整体轴线完全重合，适合在车削类工艺中一次装夹完成主要外圆与内孔加工。

　　在实际设备中，这类零件常承担轴端限位、衬套定位、轴承外圈轴向挡靠或管路接口过渡等作用。法兰端的大直径面能够提供可靠的轴向贴合面，安装时与基座、墙板或支架端面接触，承受轴向压紧力；细长套筒段则伸入对应安装孔内，形成径向配合，保证被连接件之间的同轴度。与单纯等径套筒相比，带法兰结构能够在不额外增加挡圈、压板的情况下完成轴向定位，减少装配零件数量，也降低了小空间内紧固件布置难度。

　　从截面结构看，零件内部为贯通孔，孔壁与外圆之间形成均匀壁厚。内孔可用于穿过轴杆、螺栓、管接头或线缆，也可作为滑动配合面与销轴配合。若用于旋转副，内孔表面需要控制粗糙度与圆度，以降低磨损；若用于穿杆或过线，则更关注孔口倒角与最小通过直径。图中孔口位置标注有倒角结构，其作用不仅是去除锐边，也能在装配时引导轴件或紧固件进入，避免压装过程中刮伤配合表面。

　　外形尺寸方面，工程图通过直径尺寸与轴向长度共同约束零件边界。法兰段外径最大，是整个零件的安装限位轮廓；套筒段外径较小，用于伸入配对孔；内孔直径决定可通过轴件或紧固件的最大尺寸。轴向总长度控制零件在安装方向上的占用空间，法兰厚度则关系到轴向承载能力。设计时需要重点核对法兰背面与安装面的接触状态，若法兰端面存在明显跳动，可能导致压紧后偏心、局部应力集中或密封不严。

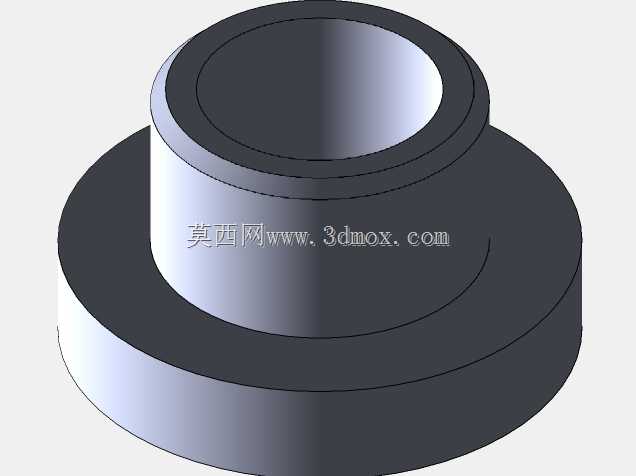

　　建模过程中，应以回转轴线为基准建立草图，先绘制半剖轮廓，再通过旋转特征生成主体。轮廓中需要明确法兰外圆、套筒外圆、内孔、端面和倒角之间的衔接关系，避免出现多余线段或开放轮廓。内孔与外圆应保持同心，法兰端面与轴线应保持垂直。倒角尺寸不宜随意放大，尤其在薄壁位置，过大的倒角会削弱端部有效接触面积；过小则难以起到导向作用。

　　从受力角度看，法兰根部是结构应力较集中的位置。套筒与法兰交接处若采用尖锐直角，在压装、螺栓拉紧或反复轴向载荷作用下，根部容易产生微裂纹。实际设计中通常会在该位置保留适当过渡圆角，或在配对零件上留出退刀空间，使法兰端面能够充分贴合。对于需要承受较大轴向力的场合，还应校核法兰厚度与外径差值形成的环形承压面，确保接触面压强在材料允许范围内。

　　安装边界上，配对孔直径应与套筒外圆形成明确配合关系。若要求精确定位，可选择较小间隙配合；若仅用于穿过或防护，可适当放宽公差。法兰外径需要大于安装孔孔径，以形成稳定挡边；法兰背面则应与安装基面平行。零件周围还需预留装配工具空间，尤其是采用螺栓压紧或压装方式时，法兰外侧不能与邻近壳体、筋板或管路发生干涉。

　　该结构虽然几何形态简单，但对同轴度、端面垂直度和倒角过渡较为敏感。三维建模时除了还原外观，还应体现工程图中的配合关系与加工逻辑，使模型既能用于结构干涉检查，也能服务于后续工程图输出、工艺编排和装配验证。
