带孔铰接连接支座结构设计

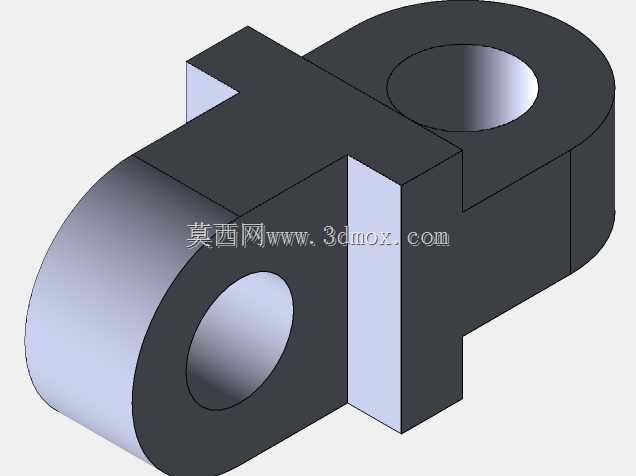

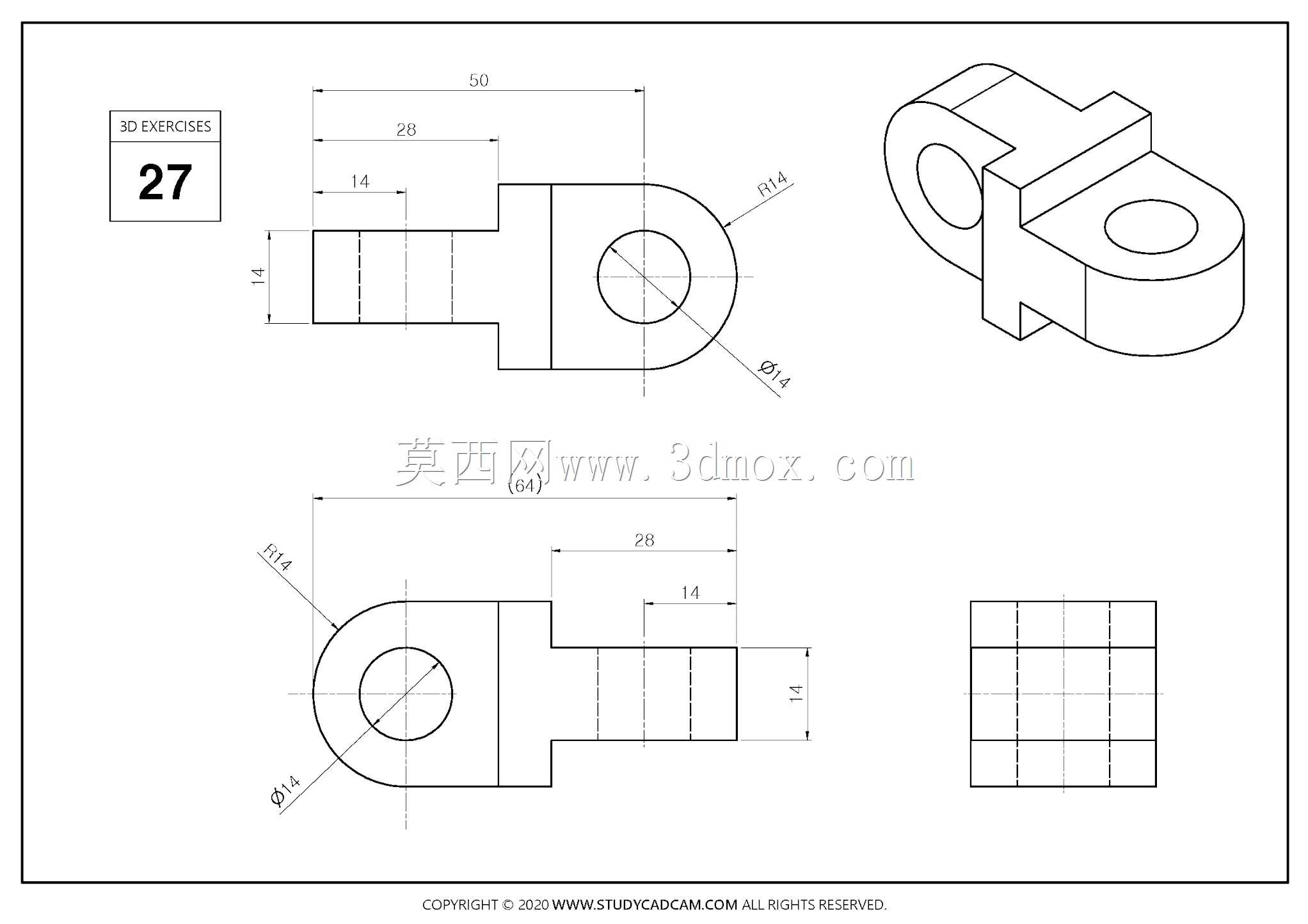

　　该零件属于典型的铰接式连接支座，在轻载传动连杆、设备门体铰链、工装夹具定位机构、小型输送线张紧调节单元中十分常见，核心作用是通过端部圆孔与销轴配合，实现两个构件之间的回转铰接，同时依靠另一侧的方块安装段完成与机架、型材或其他基体的刚性固定。从结构上看，零件整体由带孔圆头与方形安装柄两部分组成，圆头外圆半径为R14，中心开设直径14mm的通孔，孔壁与销轴直接配合，既传递径向载荷，又保留绕销轴转动的自由度；方形柄截面尺寸为14mm×14mm，整体长度方向总尺寸50mm，圆头中心到方柄末端的距离为28mm，方柄上预留的14mm分段尺寸可用于定位台阶、卡簧槽安装或装配时的对位标识，避免铰接座装反或轴向窜动。设计这类零件时，

　　首先要核算铰接孔的接触应力：若选用普通碳钢材质，14mm孔径配合对应直径的销轴，在常规轻载工况下可满足数千牛级的径向承载需求，若用于频繁摆动的场景，还可在孔内加装铜套或滚针轴套，降低孔壁磨损、延长维护周期。方柄段的设计优先考虑安装便利性，方形截面相比圆柄具备天然的防转特性，直接插入对应规格的方孔即可锁止，无需额外加工防转平面；若采用螺栓压紧固定，方柄四周的平面也能为紧定螺钉提供平整的受力面，避免顶紧时打滑。从安装边界来看，零件总宽由圆头直径28mm决定，装配时需要在铰接侧预留至少30mm的径向空间，保证销轴穿入后两侧有足够空间安装开口销或挡圈；方柄侧的安装孔需匹配14mm×14mm的截面公差，插入深度建议不小于14mm，

　　保证悬臂状态下的支撑刚度，避免铰接受力时柄部出现弯折变形。实际建模过程中，可先绘制对称的二维轮廓，拉伸生成整体基体，再对圆头中心切除通孔，方柄与圆头的交接处可根据工艺要求添加微小铸造圆角或机加倒角，既减少应力集中，也能避免装配时棱边刮伤操作人员。这类支座的结构对称性强，建模时可利用镜像特征减少草图绘制量，同时保证两侧尺寸完全一致；工程图出图时需重点标注孔位中心到安装端面的距离、孔径公差、方柄截面尺寸，这几个参数直接决定铰接回转的同轴度与安装配合精度，若孔位中心偏差过大，会导致连杆装配后出现卡滞、摆动不顺，甚至在交变载荷下提前断裂。
