带双侧凸台斜切面机械支座结构

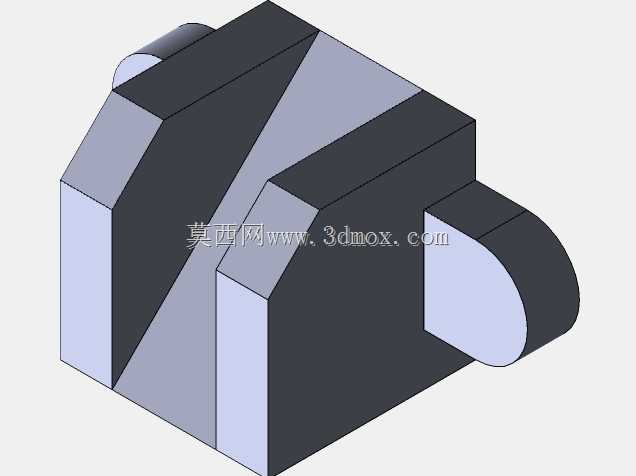

　　该零件属于典型的支座类支撑构件，整体以中部立块为承载核心，两侧对称伸出带圆弧端头的水平凸耳，上部开设贯通槽口，立块顶面与侧部设置斜向切面，可用于机械基础建模练习、小型工装定位支撑或教学实训中的构型拆解。从实际使用场景看，这类构件常布置在工装台架、检测夹具或轻型设备的安装基面中，中部立块承担竖向限位与定位面作用，两侧凸耳用于穿装紧固件，将构件固定在基板或型材框架上；斜切面既可以避让周边运动部件，也能为传感器、管路接头或操作手柄留出安装与操作空间，避免装配时发生边角干涉。

　　设计上先确定主体承载块的轮廓，再向两侧延展带半圆端头的凸耳，使凸耳外端形成光滑过渡，减少尖角应力集中，同时方便螺栓从侧向或上方装入。中部槽口将立块上部分隔为两个定位边，可嵌入对应零件的凸缘或导轨，实现横向约束；斜切面并非单纯造型处理，其切角位置与凸耳、主体高度相互关联，能够在保证支撑刚度的前提下削减局部材料占用，也让零件在紧凑空间内更易贴近相邻组件。

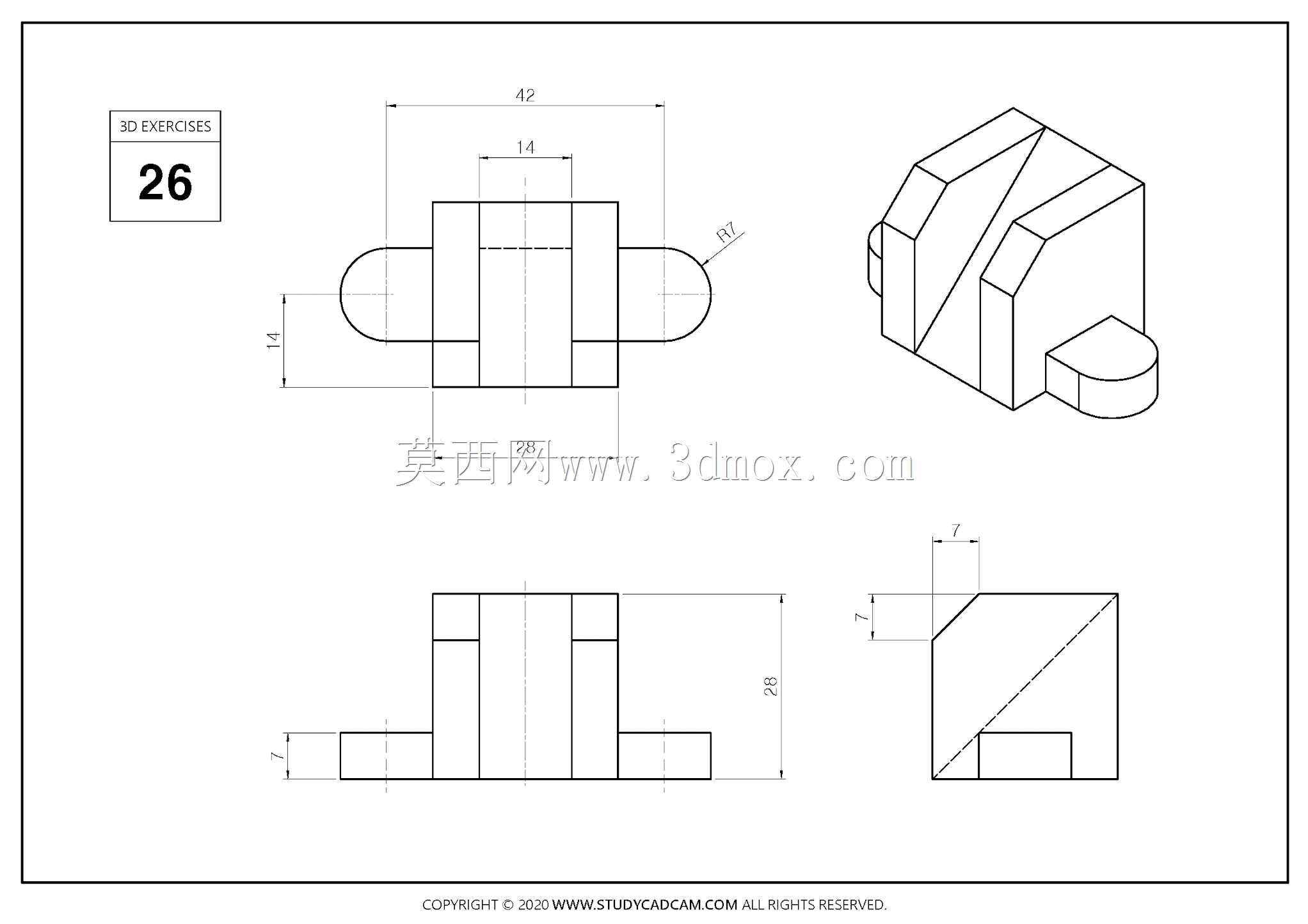

　　尺寸边界方面，零件总长约42，总高约20，凸耳厚度方向尺寸约7，主体宽度方向约14，凸耳圆弧半径为R7。这些尺寸共同限定了安装占用范围：底部支撑面需覆盖主体与两侧凸耳的投影区域，紧固件孔位应落在凸耳中心线上，周边预留不小于切角斜面向外延伸的避让距离。若用于实际装配，应重点校核底面平面度、凸耳孔与中部槽口的对称度，以及斜切面与相邻零件之间的最小间隙；若作为建模练习件，则可通过拉伸、切除、倒角与镜像等操作完成，重点训练对称结构、圆弧端头和斜切面的组合建模思路。
