带斜向支耳圆孔U型支座机械零件

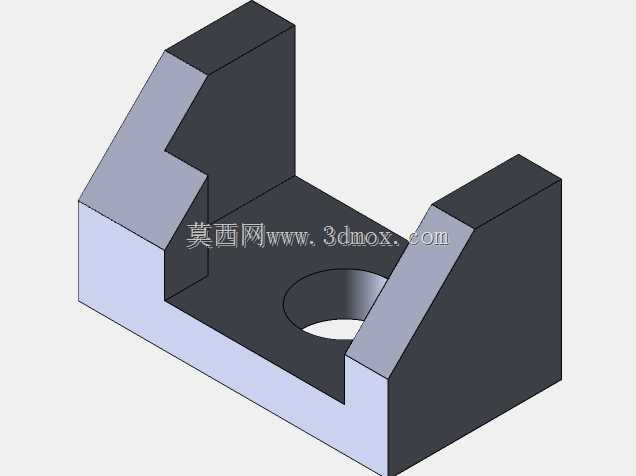

　　该零件属于小型机加工支撑类构件，整体为U型槽式支座结构，底座为平直矩形承载板，两侧对称设置带斜切轮廓的直立支耳，底座板面居中开设圆形通孔，整体轮廓规整，无复杂曲面，是机械结构设计入门阶段非常典型的三维建模与工程制图练习构件，也可直接作为小型工装、桌面实验装置里的侧向限位、轴件穿装支撑座使用。

　　从实际设备适配场景来看，这类支座常出现在小型手动工装、教学实训台、轻型物料定位夹具当中：底座的平面可以直接贴合设备安装基板，通过底座预留的安装区域锁附螺栓完成固定；两侧斜切支耳之间形成的开放U型槽，既可以对置入槽内的小型块状工件做左右方向的限位，也可以作为摆杆、小转轴的侧向避让空间；底座中心的圆孔可直接穿装定位销、紧定螺钉，或是穿过小直径传动轴，让轴件从支座板面贯通，配合槽内空间完成轴端零件的安装。两侧支耳顶部做斜向切边处理，并非单纯的造型设计：一方面去除了支耳上角的多余材料，降低零件整体重量，另一方面在操作人员取放槽内工件时，斜切面可以形成导向开口，工件从上方落入U型槽时不会被直角棱边磕碰卡滞，同时斜切结构也规避了直角处的应力集中，在支座承受槽内工件侧向挤压力时，支耳与底座衔接的拐角处不会出现应力突变开裂。

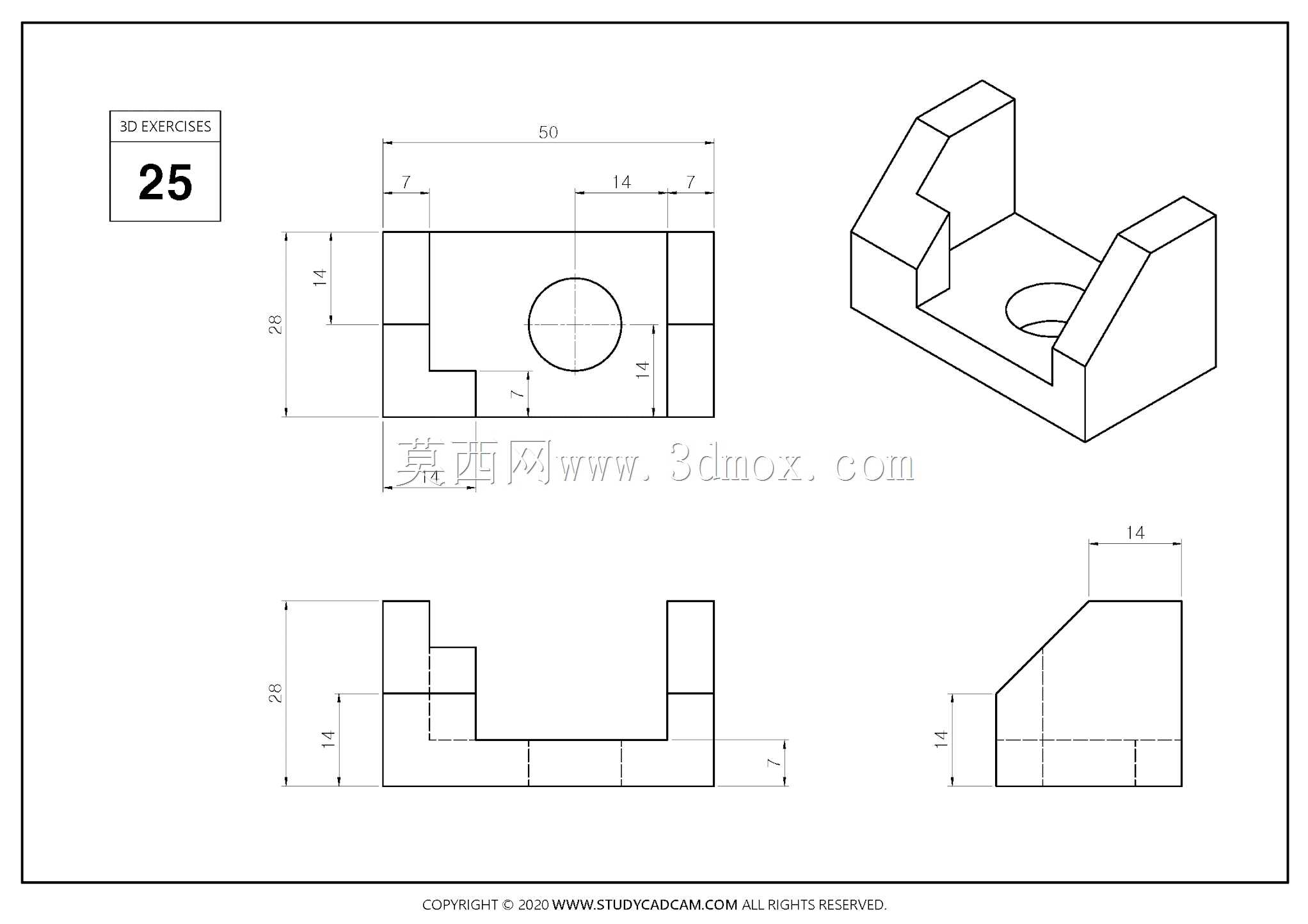

　　尺寸边界方面，零件整体长度方向总尺寸为50，宽度方向总尺寸为28，整体高度方向总尺寸为28。底座厚度方向尺寸为7，保证底板有足够的刚性，锁附安装后不会出现板面翘曲。两侧支耳的壁厚方向尺寸为7，支耳外侧距离零件端面的边距为7，支耳顶部斜切段的水平投影长度为14；底座中心圆孔的中心距离零件后侧端面的距离为14，孔位处于底座板面的居中区域，穿装杆件后载荷可以均匀传递到整个底板，不会出现偏载。从工程制图的视图表达逻辑来看，图纸同时给出了俯视图、主视剖视图、侧视图与等轴测立体视图：俯视图清晰标注了总长、两侧边距、孔位定位尺寸，主视方向的剖视图表达了U型槽的内空高度、底板厚度，侧视图则单独展示了单侧支耳的斜切轮廓与高度方向尺寸，所有尺寸标注闭环，没有多余的未定义公差，建模时可以完全按照标注尺寸驱动草图，不需要额外反推几何关系。

　　建模流程上，从业者可以先在前视基准面绘制底座的矩形轮廓，拉伸生成7mm厚的基础底板；随后在底板上表面绘制两侧支耳的截面草图，将支耳的斜切直线直接绘制在草图中，一次性拉伸得到两侧带斜面的立板，避免后续多次切除特征造成特征树冗余；最后在底板草图中定位圆心位置，使用拉伸切除命令生成贯通圆孔，整个零件仅需三个核心特征即可完成，特征逻辑清晰，参数修改便捷。如果后续需要将该支座适配到不同的工装场景，只需同步修改总长、槽宽、孔直径这几个核心参数，即可快速衍生出不同规格的同系列支座，不需要重构整体建模逻辑。零件所有棱边均为直角机械加工边，没有铸造圆角要求，实际加工时既可以采用整块方料铣削成型，也可以使用板材切割后焊接拼合，适合小批量实训加工或者非标工装快速制作。
