带半圆卡槽的阶梯折弯定位支座

　　该零件属于小型折弯式定位支座类结构，整体采用等厚薄板弯折成型思路，主体轮廓为L形阶梯布局，上部立板与底部水平底板垂直相连，在底板末端加工出R7半圆形开口卡槽，可直接卡入圆轴、圆柱销或管路外壁完成侧向限位，无需额外紧固件即可实现快速挂靠定位，常见于工装夹具侧挡、料道分隔、小型设备机架附件、3D打印实训建模以及SolidWorks基础特征练习场景。

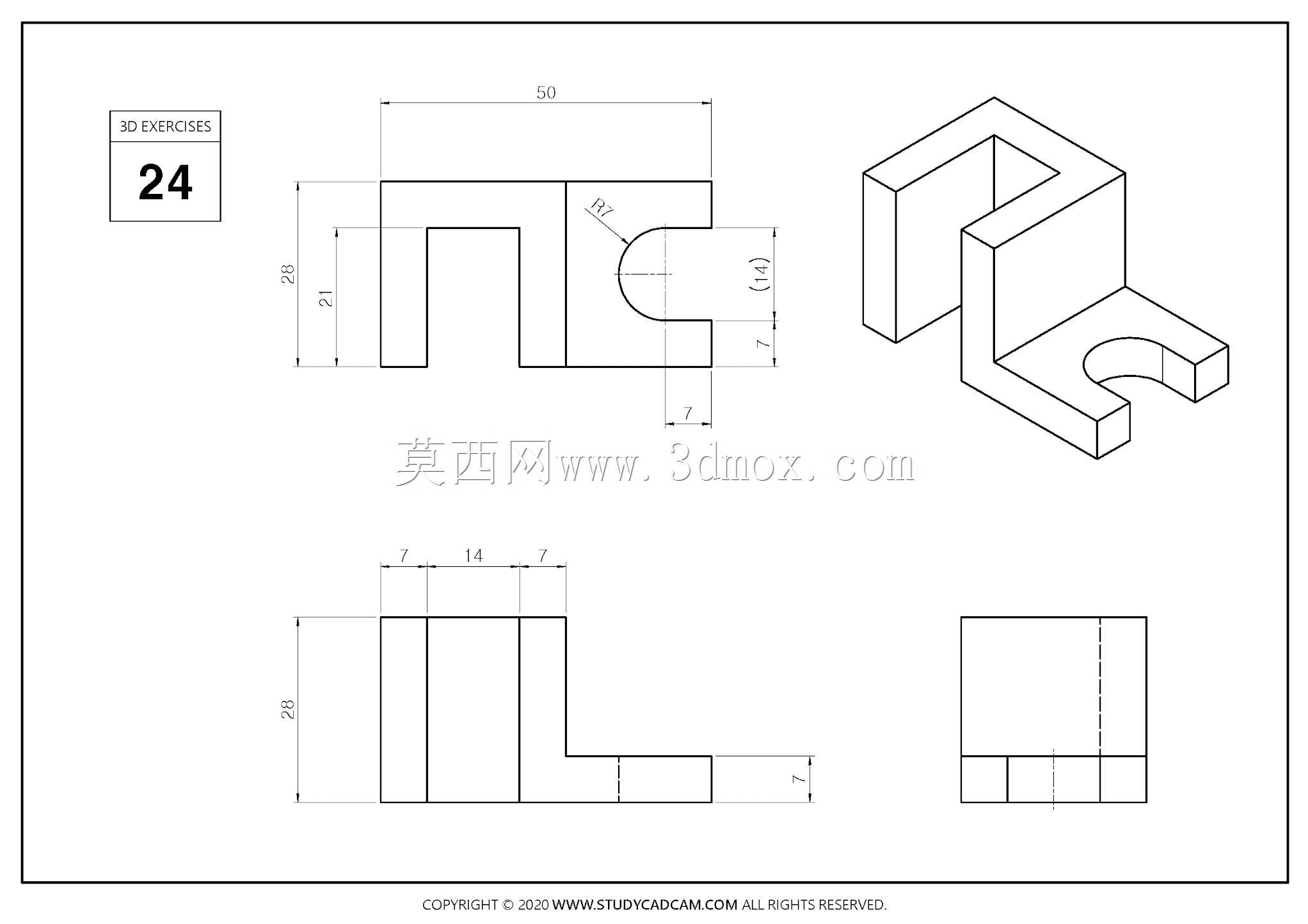

　　从实际装配边界来看，零件总长控制在50mm，总宽度28mm，总高度28mm，底部承载板厚度统一为7mm，上部竖立挡板高度21mm，立板自身厚度同样保持7mm，底板上的凸起定位段宽度14mm，左右两侧各预留7mm平直边，半圆卡槽半径R7、槽口净宽14mm，卡槽中心距离底板端面7mm，所有壁厚均匀一致，既适合采用整块铝块、钢板铣削加工，也可按照钣金折弯工艺展开下料，弯折后仅需对半圆槽口做简单去毛刺处理即可投入使用。

　　结构设计上没有复杂曲面与多余加强特征，立板与底板交接处为直角过渡，承担主要的侧向挡停作用力；末端半圆开口槽属于开放式卡位结构，装配时不需要从轴端穿套，直接从径向推入即可贴合圆柱面，在频繁拆装的调试工位、生产线临时导向位置使用十分方便。底板两侧的7mm窄边可作为贴装基准面，平放于工作台面或型材安装面上时，接触面积充足，不会出现侧向倾覆；若需要永久固定，也可在两侧平直区域追加钻孔，配合螺钉完成锁附。

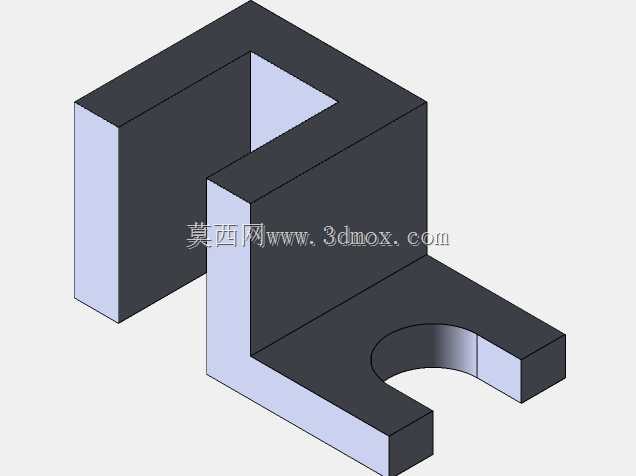

　　建模过程可先绘制主视图外轮廓，通过拉伸生成等厚基体，再在底板端面绘制半圆槽草图切除出开口卡位，最后对照三视图核对21mm立板高度、7mm板厚、14mm槽宽等关键尺寸，轴测视角下可清晰验证折弯拐角、槽口圆弧与各段阶梯的位置关系，整体特征数量少、尺寸链清晰，非常适合用来练习拉伸、切除、三视图投影核对以及工程图标注规范。
