带半圆弧槽U型支座机械练习件

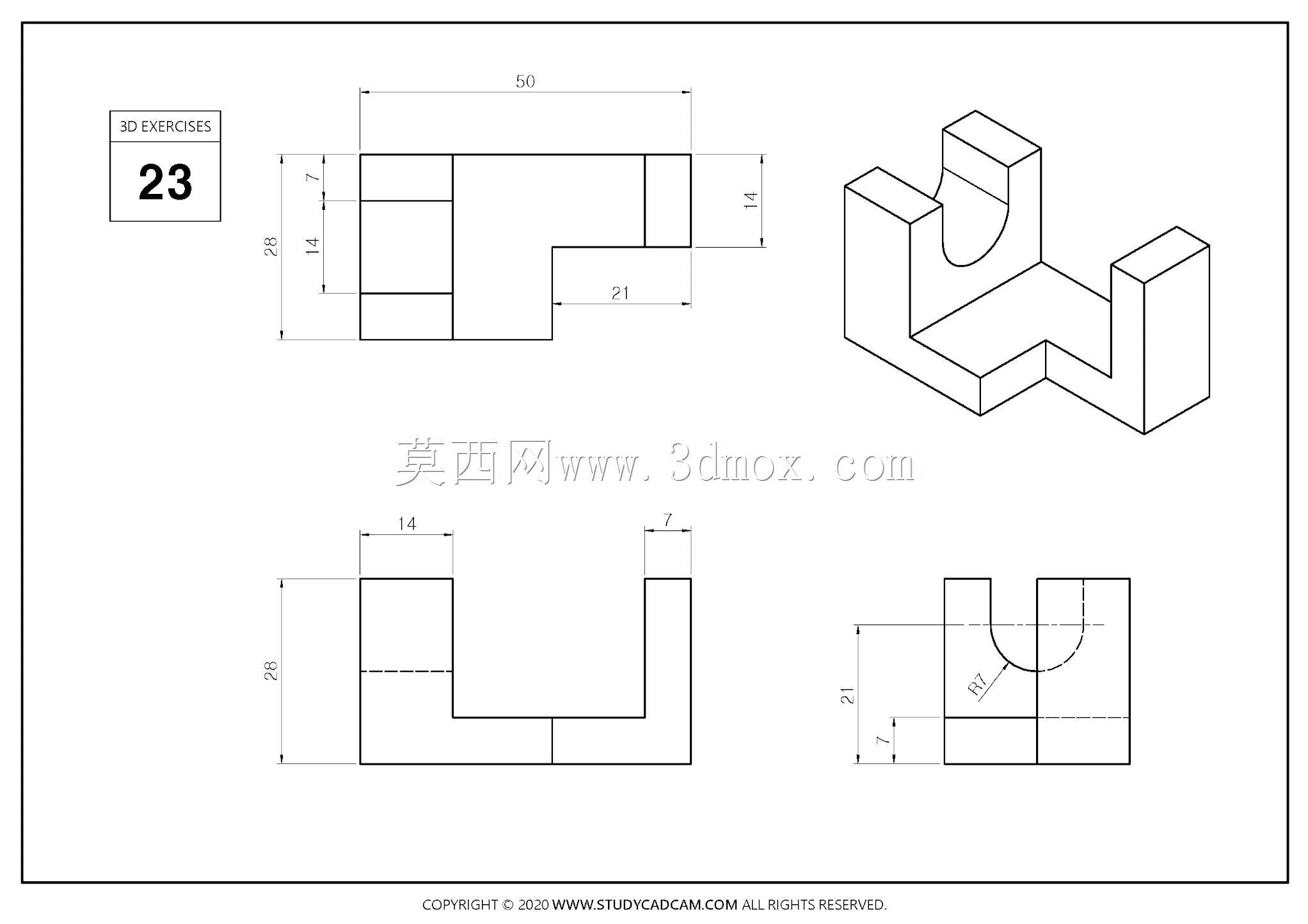

　　在日常的工装夹具设计、小型工位定位组件开发以及SolidWorks基础建模实训场景里，这类带半圆弧承托槽的U型支座类零件是非常典型的入门到进阶过渡练习载体，很多刚接触三维结构建模的工程师，在掌握基础拉伸、切除命令之后，都会通过这类多视图尺寸联动的零件来训练识图能力，把二维工程图上分散在主视、俯视、侧视各个投影里的尺寸约束，一步步对应到三维实体的空间位置上，避免出现视图对应错位、特征尺寸冲突的问题。从实际设备装配的角度来看，这个零件的整体外轮廓总长为50mm，总高度为28mm，底部基座的总宽度为21mm，两侧立板的厚度统一为7mm，立板上方开设的半圆弧槽半径为7mm，立板侧边的凸台宽度尺寸为14mm，

　　所有尺寸都在工程图的四个投影视图里做了完整标注，没有遗漏的封闭尺寸链，建模时不需要额外做尺寸假设，完全可以按照图纸给定的公差边界完成1:1还原。这类支座在实际产线里的用途十分明确，两侧立板向上伸出形成U型开口，中间的半圆弧槽主要用来承托圆柱形的轴类零件、细杆状的导向件或者小型传感器的安装杆，底部的平直基座可以直接通过螺栓锁紧在工作台面、铝型材机架或者工装基板上，当轴类工件搭放在圆弧槽内时，槽面的圆弧曲面可以和圆柱外圆形成面接触，相比V型槽来说，半圆弧槽和同直径圆轴的接触面积更大，支撑受力更均匀，不会出现线接触导致的压痕问题，在轻载定位、手动装配工位、检测工装的承托环节里使用频率很高。设计这个零件的结构逻辑也很清晰，

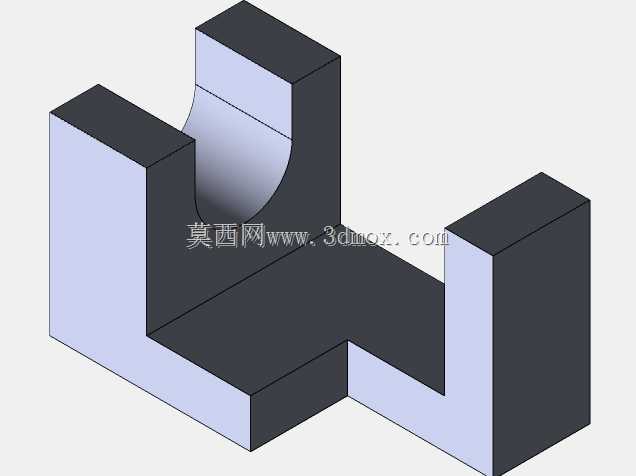

　　首先底部做整块的实体基座，保证整个零件和安装面接触时有足够的支撑面积，不会因为两侧立板受力出现倾覆；两侧立板从基座两端向上延伸，立板的厚度取7mm，在整体零件总高28mm的比例下，立板的刚性足够承受常规手动放置工件的侧向力，不会出现薄壁变形；立板顶部加工出同轴的半圆弧槽，两个立板上的圆弧槽中心必须保证同轴度，这样穿在槽内的圆轴才不会出现卡滞、别劲的情况；从等轴测视图可以看到，其中一侧立板的外侧还延伸出一个小的矩形凸台，这个凸台可以用来安装紧定螺钉、定位销或者小型的压紧弹片，当圆轴放入圆弧槽之后，就可以通过凸台上的紧固件对轴件做侧向锁止，防止工件在作业过程中从槽内滑出。建模过程中需要特别注意几个尺寸的对应关系：

　　主视图上标注的总长度50是零件沿长度方向的最大外边界，底部基座的宽度21是宽度方向的安装边界，立板上14mm的尺寸对应凸台的轴向位置，7mm的尺寸既是立板厚度也是圆弧槽的半径，在绘制草图的时候要先把俯视图的U型外轮廓做全约束，先拉伸生成底部基座和两侧立板的基础实体，之后再在立板的上端面绘制半圆草图，使用拉伸切除命令生成贯通的圆弧槽，最后再处理侧边的小凸台特征，整个特征树的顺序要和零件的加工工艺顺序对应，先加工底座六面，再铣削两侧立板，最后铣削圆弧槽和凸台结构，这样后续如果需要调整圆弧槽的直径、立板的间距，只需要修改对应的草图参数，整个零件就可以快速再生，不需要重建特征。在实际选型使用的时候，工程师可以根据需要承托的轴径大小，按比例缩放圆弧槽的半径，对应调整立板的厚度和整体长宽尺寸，这类结构没有复杂的曲面、抽壳或者阵列特征，加工时只需要普通三轴铣床就可以完成全部工序，毛坯选用标准方块型材，去除余量小，加工成本很低，既适合作为建模练习的训练案例，也可以直接经过尺寸微调后用到小型工装的定位支撑环节里。
