阶梯带U型槽定位支座零件结构

　　该零件属于小型机械结构中的定位支撑类构件，整体由阶梯状实体块和前端开口槽组合而成，适合用于工装夹具、教学训练、简易设备安装座以及自动化线体中的限位支撑场景。零件外形并不复杂，但包含了平面台阶、等高块、半圆弧槽、侧向开口和厚度变化等典型结构，能够体现机械零件从二维视图到三维实体建模时对投影关系、尺寸约束和特征顺序的理解。

　　从实际用途看，这类构件可作为小型工件的承托座，也可在装配中承担定位、隔挡、压紧或连接过渡功能。左侧较高的阶梯区域能够提供竖直方向的支撑面，顶部凸块可与其他零件形成侧向靠挡；右侧较低的平板区域向外延伸，并在端部设置U形开口槽，使杆件、销件或紧固件能够从侧向进入，而不必沿轴向穿装。这种结构在设备维护、工装调整和快速拆装场合较为常见，能够减少装配方向限制，提高零件在受限空间内的安装便利性。

　　外形边界方面，零件主体长度方向约为50，宽度方向约为20，整体占用空间较小。高度方向由两个主要层级构成，高位部分与低位平板之间形成明显台阶，低位端部厚度约为7，高位区域的立面和顶面构成主要定位基准。前端槽口采用半圆弧与两侧直边相接的形式，圆弧半径约为7，槽口宽度与圆弧直径相匹配，适合容纳圆柱件或作为让位结构使用。槽口末端的圆弧不仅改善了应力分布，也避免了直角根部在受载时产生明显应力集中。

　　建模时可先按主视轮廓绘制基础截面，通过拉伸形成下部主体，再在左侧高位区域叠加方块特征，形成阶梯状支撑结构。U型槽可通过草图绘制开口轮廓后切除材料完成，圆弧中心、槽口宽度和端部厚度需要保持一致，否则在工程图中会出现投影尺寸不闭合的问题。零件各棱边以直角过渡为主，图纸未标注倒角或圆角，因此三维造型应保持锐利边界，便于后续按实际工艺要求补充倒角、去毛刺或加工圆角。

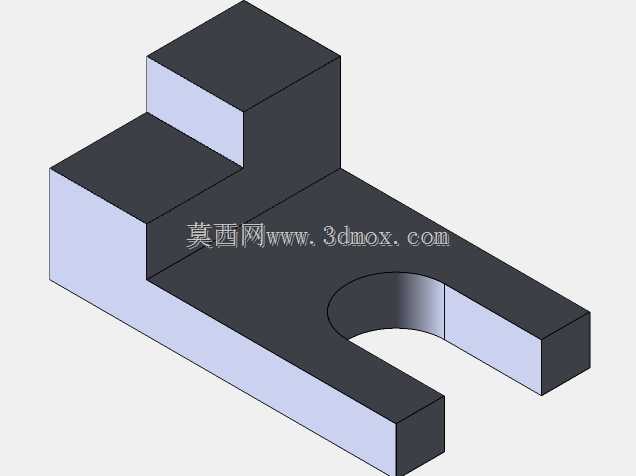

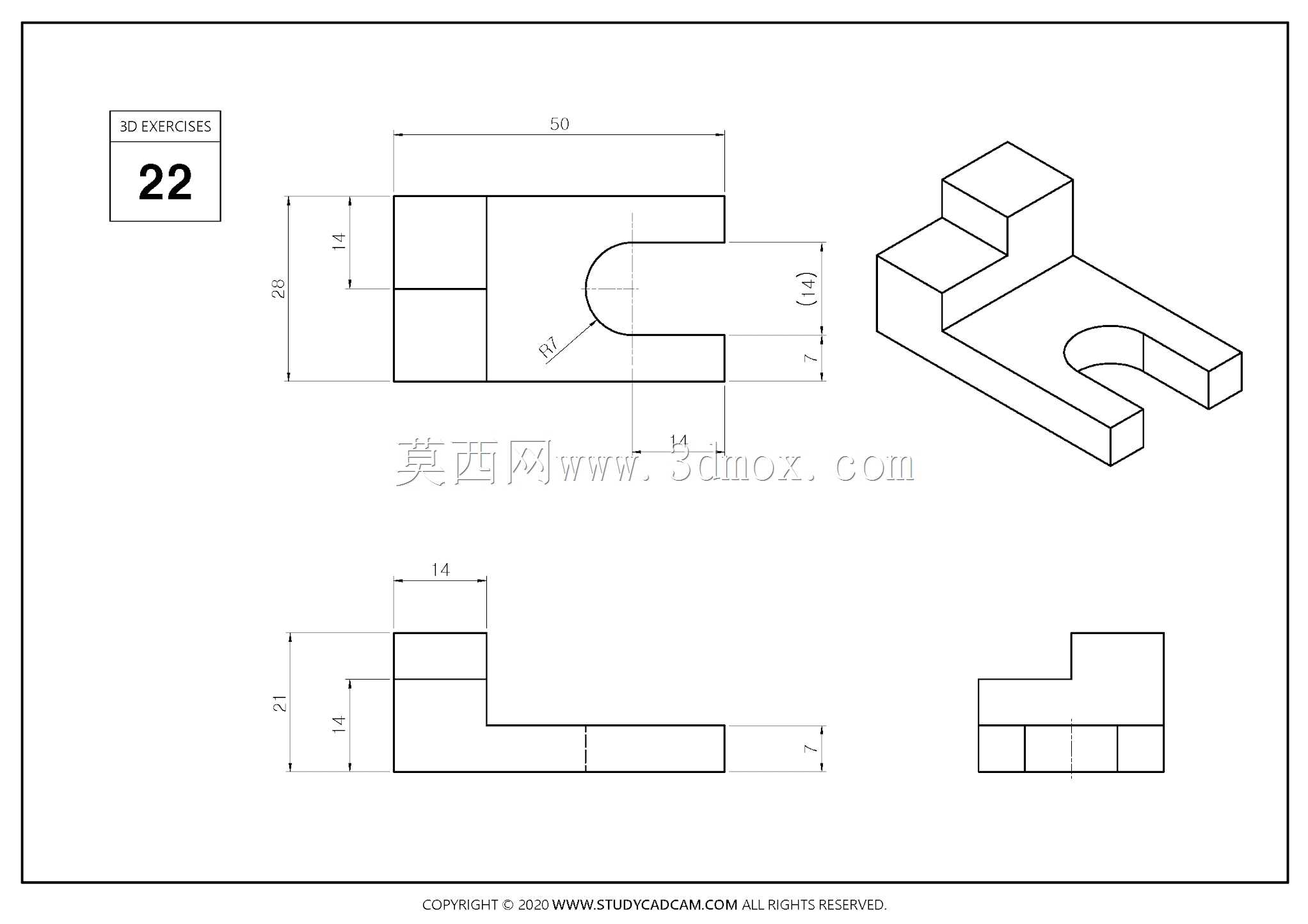

　　视图表达上，主视图反映了零件长度、高度以及U型槽的位置关系；俯视图展示了高位凸块的宽度和低位平板的延伸范围；侧视图则用于确认台阶高度、底部厚度以及各层实体的前后边界。轴测图能够直观看出高位块位于左后侧，低位板向右前侧延伸，开口槽处于低位板端部。建模过程中需要特别注意三个视图之间的尺寸对应，尤其是14、7、20等关键尺寸不能孤立理解，应结合投影方向判断其所属平面。

　　在加工实现上，该零件可采用方块坯料铣削成型。底面可作为首要加工基准，铣平后再加工顶面台阶和侧向轮廓；U型槽可通过立铣刀走圆弧和直线轨迹加工，槽宽与刀具直径相关时需注意侧壁余量。若用于载荷较大的工装场景，可在槽口圆弧根部增加小圆角，或在高位支撑块与底板交接处设置加强过渡；若仅作为三维建模练习或轻载定位件，则按图纸直角结构制作即可。

　　装配设计时，低位平板的U型槽适合配合螺栓、销轴或调节杆使用，零件可沿槽口侧向卡入安装位置，再通过压板或螺母固定。高位台阶面能够为相邻零件提供Z向支撑，后侧和左侧立面可作为X、Y方向的靠挡面。由于零件整体尺寸紧凑，安装时应保证底面与安装板贴合，避免因槽口受力后产生悬臂变形。若需要重复定位，可在底板实体区域补充销孔或沉头孔；若作为夹具挡块使用，高位块的顶面和侧面还可根据接触件形状增加耐磨片或调整垫片。

　　该结构的设计思路体现了小零件中常见的功能复合特征：同一实体既承担支撑高度，又通过台阶形成定位面，同时利用开口槽实现快速连接。虽然零件几何关系简单，但对初学者理解拉伸、切除、台阶叠加、圆弧约束和多视图投影具有较强训练价值。在实际工程中，类似形态还可演变为传感器安装支架、导轨限位块、气缸附件座、焊接工装挡块或检测治具压座，通过增加孔位、圆角、倒角和紧固结构即可满足不同设备的装配需求。
