带圆孔阶梯L型限位支撑基座

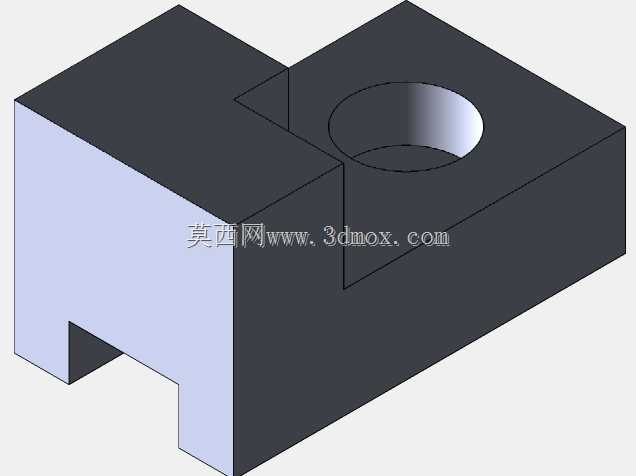

　　该零件属于小型机加工支撑限位类构件，整体为L型折角块状结构，在自动化产线辅件、工装夹具定位单元、小型设备安装工位中十分常见，这类构件不需要承担大载荷冲击，核心作用是完成两个垂直方向的位置约束、为外接销轴或紧固件提供穿装点位，同时依托自身阶梯轮廓避让周边相邻部件，避免装配干涉。从结构细节来看，构件水平段的板体上加工有一个贯通圆孔，该孔可作为销轴穿装孔、紧定螺钉过孔或者定位销配合孔，孔位处于水平段居中区域，周边预留了足够的实体壁厚，既保证孔壁的受力强度，也方便装配时工具伸入操作。构件竖直段并非等高整块实体，顶部做了内凹阶梯缺口，该缺口的作用分为两方面：一是当该支座贴靠在设备立板安装时，缺口可以避让立板上凸出的焊缝、凸台或者走线槽边缘，

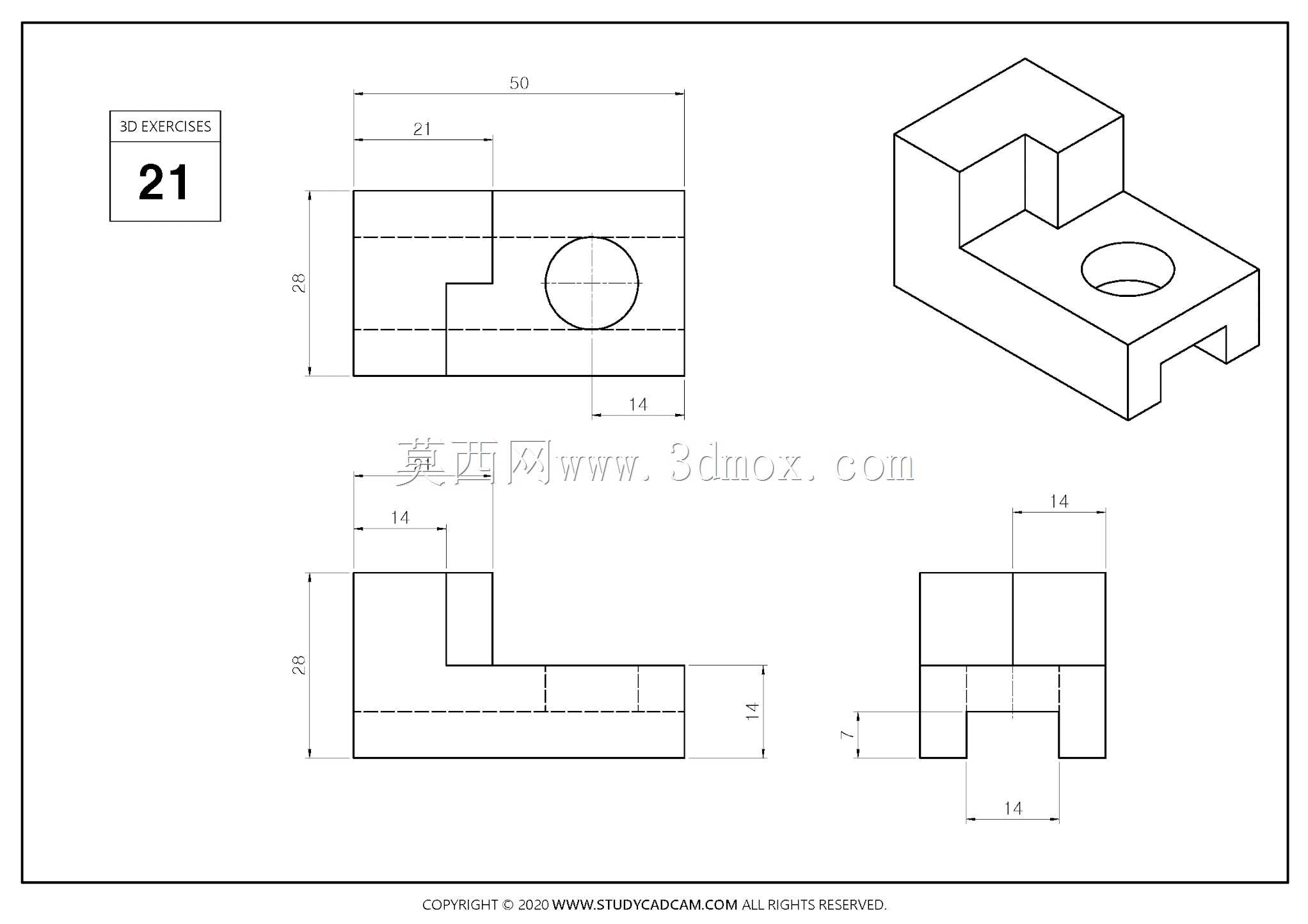

　　不需要额外对安装面做打磨清根处理；二是缺口形成的两个凸耳可以卡在相邻型材的槽口内，起到预定位的作用，装配时不需要人工全程扶持对位，拧紧紧固件前构件就不会发生侧向滑移。图纸标注的整体外轮廓总长为50，总高度为26，水平段的底板厚度为7，水平段末端向外延伸的凸台宽度为14，竖直段侧方的阶梯凸台宽度同样为14，所有尺寸公差在常规铣削加工场景下取IT7至IT8级即可满足使用需求，如果该构件作为精密工装的定位基准件，可将底面与竖直背靠面的平行度、垂直度公差控制在0.02毫米以内，两个安装贴合面做精铣处理，其余非配合面做普通去毛刺处理即可。从建模逻辑层面拆解，绘制该构件时可以先在草图中勾勒出L型的外轮廓，通过拉伸指令生成基础实体，

　　随后分别对顶部缺口、底部侧方的避让槽进行切除拉伸，最后在水平段对应位置绘制圆草图完成通孔切除，所有特征的草图约束需要完全定义，避免后续修改尺寸时出现特征报错。实际装配场景中，该支座的水平底面可贴合在设备工作台面或者铝型材安装面上，竖直背靠面贴靠垂直安装板，既可以通过水平段的圆孔穿装螺栓完成轴向锁紧，也可以在底部预留的槽位内加装T型螺栓，将构件固定在型材槽的任意位置，调整工位时松开螺母即可滑动移位，适配不同批次工件的定位间距要求。这类小构件在3C产品组装工位、小型检测治具、桌面型自动化设备里用量很大，区别于标准焊接支座，一体式铣削成型的该零件没有焊接变形，各形位精度更容易保证，反复拆装后也不会出现焊缝开裂的问题，

　　长期使用下定位一致性更稳定。设计时需要注意圆孔的边缘与构件侧壁的最小壁厚不能小于3毫米，避免锁紧螺钉时出现侧壁胀裂的情况，顶部缺口的两个内角处可根据加工刀具情况设置微小工艺圆角，减少应力集中，若采用尼龙或者POM材质加工该零件，还可以用作软性限位挡块，避免硬接触刮伤工件表面。
