带双侧凸台的L型基座零件结构设计

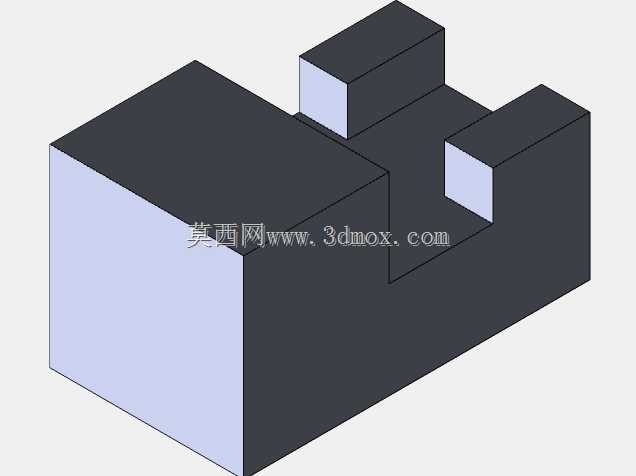

　　该零件属于典型的块状基座类练习构件，整体以长方体为基础毛坯，通过去除中间区域材料形成内凹的L型承载槽，槽体两侧保留对称的矩形凸台，可作为小型工装的定位挡边、轻型负载的搁置支撑位使用。这类结构常见于教学实训中的建模考核场景，也可简化后用于非标设备里的小型垫块、传感器安装座的原型参考，帮助设计者掌握拉伸切除、对称约束、尺寸关联等基础建模逻辑。从尺寸边界来看，零件总长50、总宽20、总高20，属于小尺寸块状件，安装时占用的平面空间不超过50×20，高度方向预留20的净空即可完成装配，不会和周边紧凑排布的管线、相邻构件产生干涉。中间凹槽的深度方向尺寸为14，槽底距离零件底面剩余6mm的实体厚度，该厚度可保证常规轻型负载下的结构刚性，

　　不会因局部承压出现明显形变；两侧凸台的高度为7，凸台顶面距离零件顶面有13mm的落差，这个落差既可以对放置在槽内的工件形成侧向限位，也能为卡爪、压块等夹持元件留出操作空间。从设计思路上分析，该结构没有复杂的曲面、拔模斜度或螺纹特征，所有轮廓均由正交平面构成，建模时可先绘制底部的全尺寸矩形草图，拉伸得到整体毛坯，再以顶面为基准面绘制凹槽的轮廓草图，通过拉伸切除一次性去除中间多余材料，最后对凸台和槽体的交接棱边做工艺性倒角处理，避免装配时划伤操作人员或工件表面。零件的长宽高尺寸均为整数，公差标注可统一采用IT12~IT14级的未注公差，适配普通铣削、3D打印等低成本加工方式，无需高精度机床即可完成制作。在实际选型应用中，

　　若将其作为安装基座使用，可在槽底平面加工对应规格的沉头孔或螺纹孔，用于固定传感器、小型气缸等元件；两侧的凸台可作为侧向定位基准，配合顶丝或压板实现工件的快速装夹，减少专用夹具的设计成本。该零件的结构对称性较好，建模过程中可利用镜像特征完成另一侧凸台的绘制，保证两侧尺寸的一致性，避免手动标注产生的尺寸误差。同时，正交的轮廓特征也便于后续生成工程图，主视图、俯视图、轴测图即可完整表达所有结构尺寸，无需额外的剖视图或局部放大视图，能有效降低出图和加工的沟通成本。
