叉耳式铰接支座精密机械零件结构

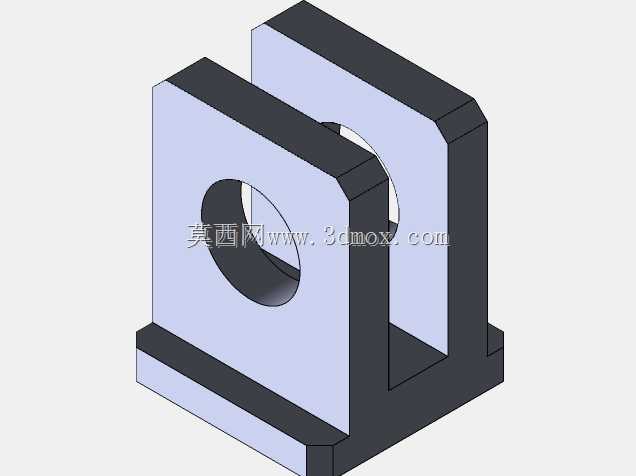

　　这类叉耳式铰接支座在轻工自动化线、工装夹具、小型连杆机构里十分常见，核心作用是为销轴、摆杆或拉杆提供回转支撑，同时把载荷传递到安装基面。零件整体呈立式U型开口结构，底部为平直安装面，两侧立板向上伸出并同轴开通孔，中间留出容纳配对件的槽口，使被连接件可在槽内绕销轴摆动，避免侧向干涉。从结构受力角度看，两侧立板对称布置，能让销轴的剪切载荷由两块板共同承担，相比单耳支撑，抗偏载能力更强，铰接运动也更稳定。底部凸缘与安装面贴合，可通过螺栓或焊接固定在机架、台面或型材上，保证支座在反复摆动中不发生位移。

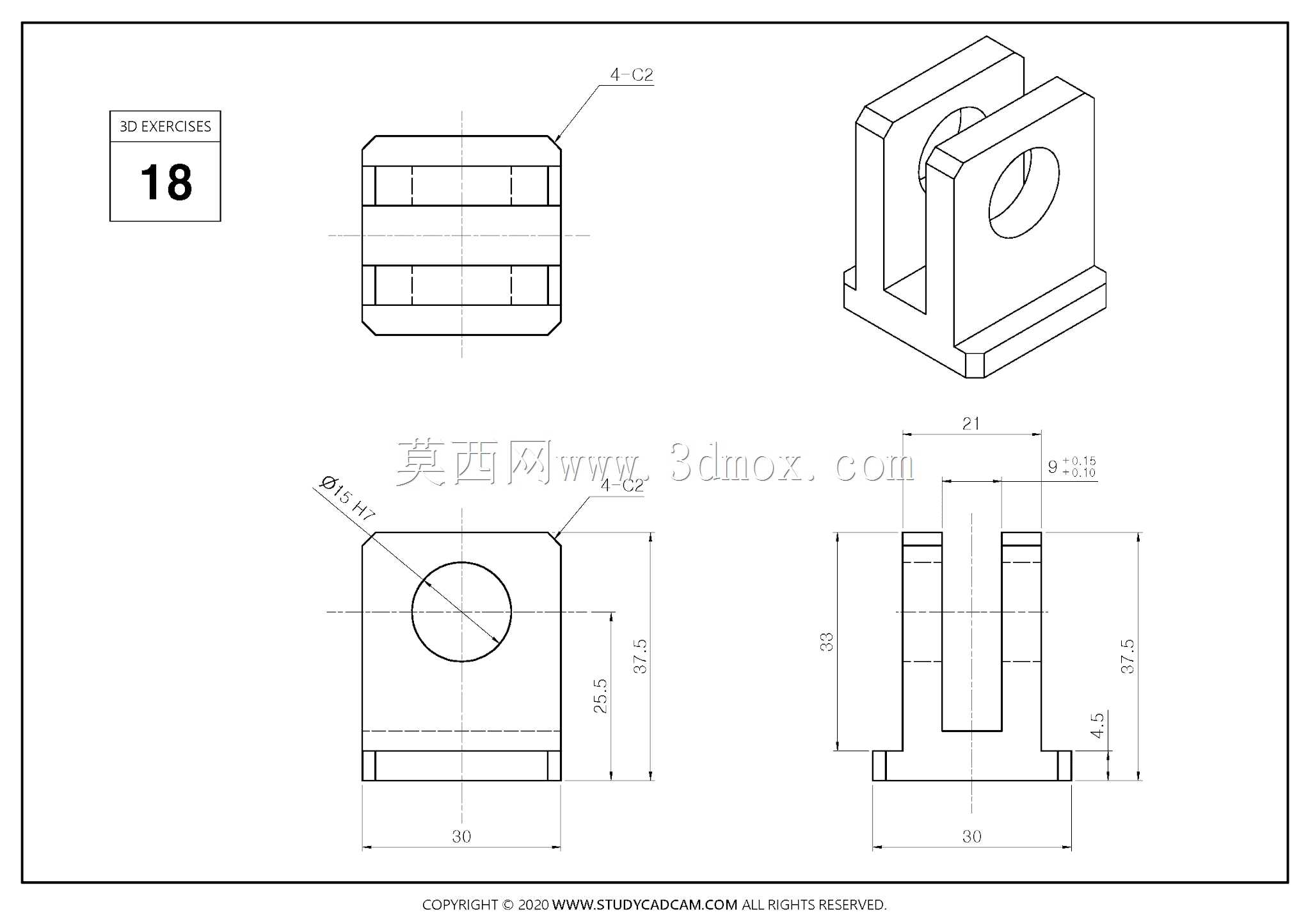

　　从图纸标注的尺寸边界来看，支座底面总长30，总高33，总宽21；底部凸缘厚度4.5，立板外侧总宽30，立板内侧槽宽9.25。铰接孔直径为Φ15，孔中心到底面的高度为25.5，孔中心到零件顶面的距离为17.5，这些尺寸直接决定了销轴的安装高度和摆杆回转半径。零件顶部四角标注4-C2倒角，既去除锐边防止划伤，也便于配对件装入槽口；底部边角同样做了倒角处理，方便落位和装配。建模时应先以底面为基准建立安装坐标系，再拉伸主体轮廓，随后切除中间槽口和铰接孔，最后统一处理倒角。需要特别注意两侧孔的同轴度，若同轴度偏差过大，销轴穿入后会出现卡滞或局部磨损；槽口宽度与立板厚度也要对称控制，否则受力时两侧立板载荷不均，长期运行容易产生变形。

　　在实际选型应用中，这类支座常用于气缸杆端连接、摆臂限位、检测探头翻转架、夹具压紧机构等场景。设计时通常要根据销轴直径核算孔壁挤压强度，根据摆动力大小校核立板厚度，根据安装空间确定底面固定孔位。该模型未在底部画出螺栓孔，实际生产中可按安装需要补充孔位，或直接采用焊接方式固定。由于结构对称、特征清晰，它也适合作为机械识图、三维建模练习和装配干涉检查的典型案例，帮助设计者理解基准选择、对称约束、孔轴配合以及运动间隙预留的工程要点。
