该零件属于典型的小型铰接支撑类结构件,在各类轻工机械、自动化输送线、工装夹具以及小型设备的连杆机构中十分常见,主要用于实现两个构件之间的枢轴连接,同时承担径向载荷与一定的倾覆力矩,为活动杆件提供稳定的回转支点。从实际工况来看,这类支座通常安装在设备机架的型材平面或钢板安装面上,上部铰接孔与销轴、连杆或摆臂配合,完成开合、摆动、顶升等动作;底部两个安装孔则通过螺栓完成锁紧固定,将上部载荷平稳传递至基础机架,避免连接部位出现应力集中或松动变形。

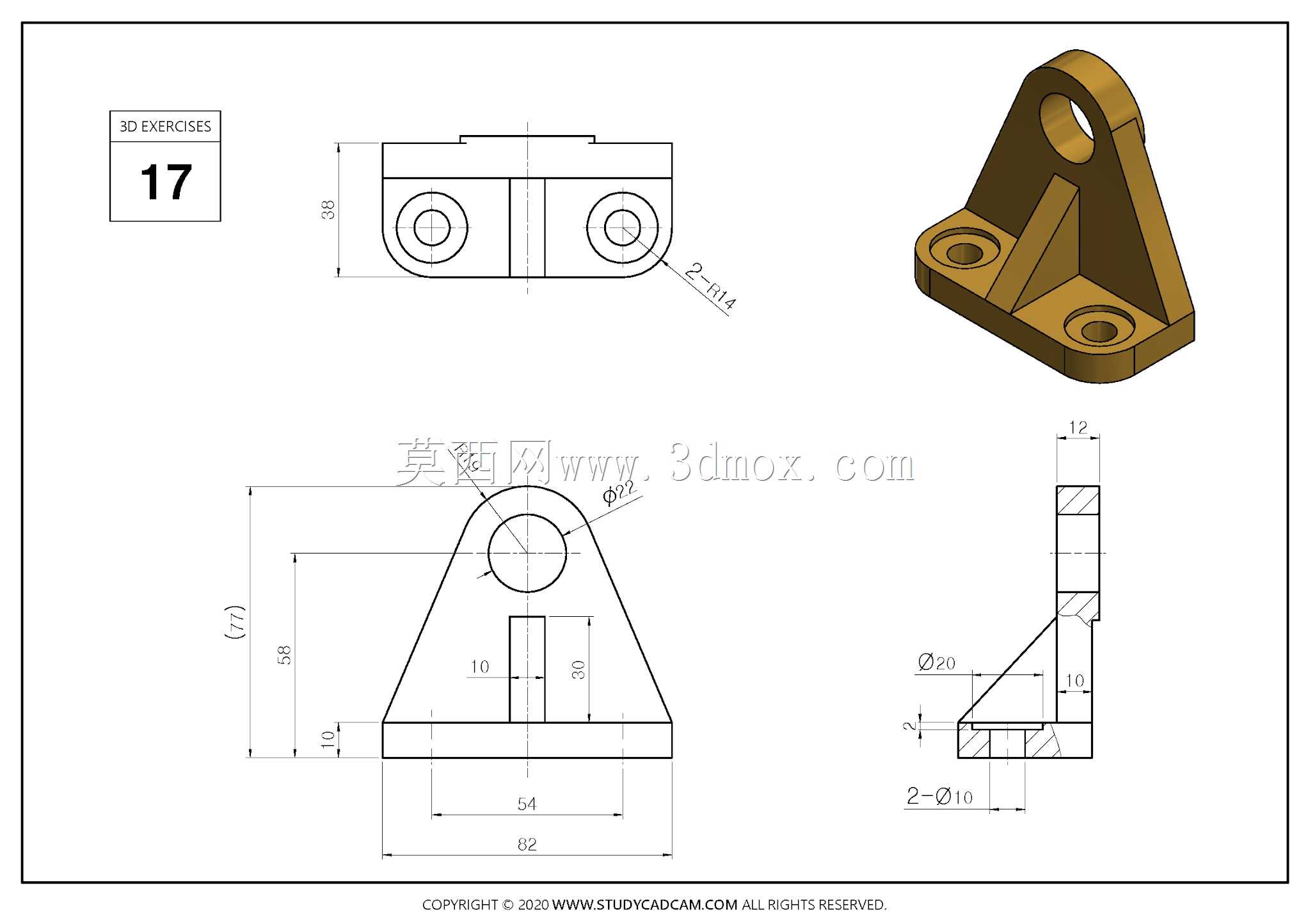

结构设计上,零件采用立式立板加矩形底板的组合形式,立板顶部设置铰接通孔,底板开设两个同轴沉头安装孔,立板与底板之间增设三角形加强筋,从根本上提升了立板的抗弯刚度。若缺少该加强筋,立板在承受侧向摆动力时极易在根部产生弯折变形,长期交变载荷下还会在焊缝或转角处萌生疲劳裂纹;三角筋的存在将立板的悬臂受力转化为多面支撑的刚性结构,大幅降低了根部的弯曲应力,也让整个支座的受力路径更加顺畅。从图纸标注的尺寸来看,底板总长82mm、总宽54mm,整体安装边界紧凑,不会占用过多机架安装空间;底板厚度10mm,能够为螺栓连接提供足够的啮合厚度与承压面积,防止螺栓预紧时底板发生压溃或翘曲。
上部铰接孔直径为20mm,孔中心到底板安装面的垂直高度为58mm,这一尺寸决定了与之配合的连杆回转中心高度,选型时需与机构的运动行程、摆臂长度进行匹配,避免运动过程中出现杆件与底板或机架干涉。立板两侧做了斜边收窄处理,既减轻了零件整体重量,也减少了不必要的材料堆积,对于铸造或机加工件而言都能降低一定的加工成本。底板上的两个安装孔直径为11mm,可适配M10规格的内六角圆柱头螺栓,孔位间距与底板宽度方向的尺寸相匹配,安装时扳手空间充足,现场装配与后期维护拆卸都较为便利。

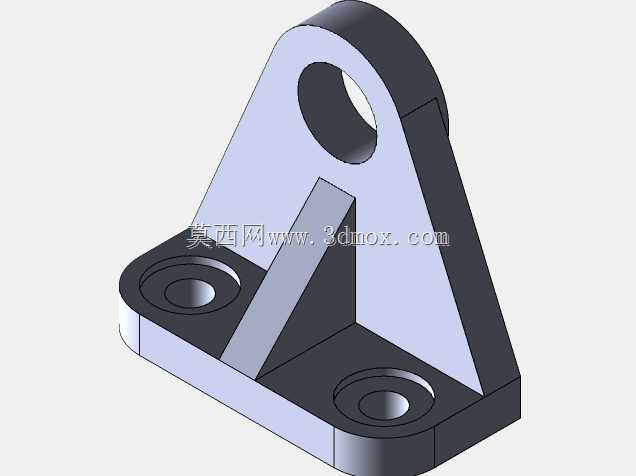

从建模实现的角度来看,该零件适合采用拉伸凸台完成底板与立板的基础实体,再通过拉伸切除生成铰接孔与安装孔,加强筋部分可使用筋特征直接生成,整体特征树逻辑清晰,参数化修改便捷。若需要调整承载能力,可直接修改立板厚度、铰接孔直径或加强筋厚度,无需重构整体模型。零件顶部的铰接孔端面可根据实际需求添加锪平或倒角,既去除加工毛刺,也能保证销轴装配时端面贴合到位。这类支座在实际应用中通常会配合轴套、润滑衬套使用,以降低铰接孔的磨损速度,延长整体机构的使用寿命;在粉尘或潮湿工况下,还可在铰接孔外侧增设防尘盖板,避免杂质进入配合面造成卡滞。
