多关节夹持式工业机器人手臂结构设计

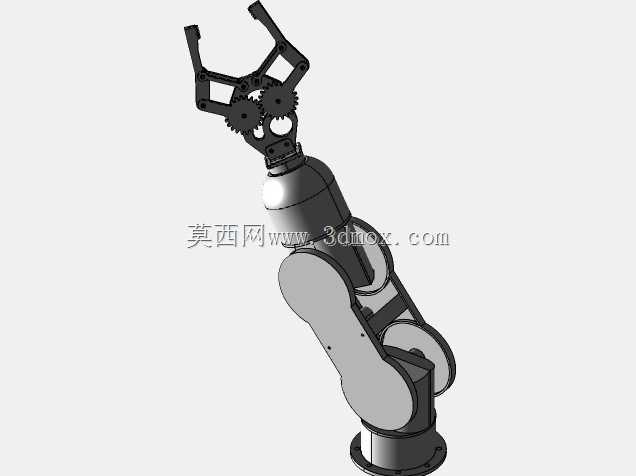

　　这款多关节机械臂采用串联式关节布局，底座为回转支撑结构，可承担整机倾覆力矩并实现水平面内大角度旋转；中部大臂与小臂通过转动关节连接，末端配置两指式夹持执行器，整体形成类似人体手臂的运动链。关节处的圆润包覆结构内部预留了电机、减速器、线缆与传感器安装空间，外部曲面在避免干涉的同时，也能减少设备运行中的积尘和磕碰风险。从实际产线角度看，这类结构常见于机床上下料、工件搬运、装配定位、实验室自动化以及轻型分拣工位。它的核心作用是把末端夹爪送到指定空间位姿，并在夹持过程中保持足够的刚度与重复定位能力。底座需要固定在工作台、支架或钢制平台上，安装面应保证平面度和连接强度；周边需预留旋转扫掠半径，避免臂体在俯仰、回转时与护栏、料盘、

　　机床门或操作人员发生碰撞。末端夹爪为叉形开合结构，指端带有夹持接触面，适合抓取规则块状件、盘类件或具有可夹持轮廓的半成品；若更换夹指形式，也可扩展为吸附、工装定位或检测工具搭载。设计时先确定工作空间与负载边界，再反推各关节长度、转角范围和驱动选型。大臂长度决定举升高度与前后伸距，小臂长度影响近距离操作灵活性；关节轴线之间的偏置关系直接关系到奇异点位置，因此在三维建模阶段需要反复检查极限姿态，尤其是底座回转、大臂仰起、小臂折回以及夹爪翻转时的内部干涉。线缆走向应沿关节内侧或中空轴布置，弯曲半径不能过小，否则长期回转后容易出现磨损。夹爪部分不能只看外观，开合行程、夹持力传递路径、指端受力后的变形以及与工件的接触位置都需要纳入结构校核。

　　若用于机加工场景，还应考虑切削液、金属粉尘和振动对关节密封及紧固件的影响；若用于装配场景，则要关注低速平稳性和末端姿态可调范围。整体造型虽然简洁，但各段比例、关节包络和底座高度共同决定了设备能否在紧凑工位中完成取放动作。建模过程中应把安装孔位、维护拆卸空间、关节限位块以及末端法兰接口一并表达清楚，这样后续进行电机选型、电控布线、夹爪定制或现场布局时，结构数据才能直接复用，而不是停留在外观展示层面。
