三爪式轴承齿轮拉拔拆卸工装结构

　　这套三爪式拉拔工装主要面向设备检修、产线维护和机械装配场景，用于把过盈配合的轴承、皮带轮、齿轮、联轴器、轴套等零件从轴端或轴颈上平稳拔出。现场维修中，这类零件长期承受载荷并伴随锈蚀、油污和温差变形，敲击拆卸容易损伤轴面、座孔和被拆件，而拉拔器通过中心螺杆施加轴向力，把作用力集中在零件与轴的配合边界上，使拆卸过程更可控。

　　结构上，模型采用横梁、中心加压螺杆、环形爪架和三个钩爪组合的形式。横梁承担螺杆反力并向爪部传递拉力，中心螺杆沿轴线顶在轴端，旋转时产生持续进给；三个钩爪沿周向分布，勾住被拆零件的外缘或台阶面，形成稳定的三点受力。相比两爪拉马，三爪布置在圆形轴承、齿轮和带轮上对中更好，偏心风险更低，尤其适合受力面较规则、拆卸空间允许爪臂环绕的场合。

　　设计时需要重点关注螺杆轴线与被拆轴轴线的重合度。若顶锥偏离轴端中心，拉力会分解出侧向分量，导致钩爪滑脱、零件偏斜，甚至在轴和轴承内圈上留下压痕。因此横梁与螺杆之间采用螺纹传动，螺杆下端设置可贴合轴端中心孔的顶压结构；爪架与横梁通过铰接和锁紧件连接，使钩爪能够根据被拆件直径调整张开角度，同时在受力后保持钩点高度一致。

　　钩爪是整套工装中最容易失效的部位。爪尖要承受弯曲、拉伸和局部挤压，模型中爪端做成带厚度的钩形，接触面尽量贴住被拆件背面或台阶，而不是只搭在锐边上。对于轴承内圈这类可勾持宽度较小的零件，爪尖厚度和进入深度需要严格控制：过厚无法伸入，过薄则容易崩裂；钩点过浅会在加载时弹出，过深又可能碰伤保持架或密封件。实际使用前通常要确认爪尖完全挂住承力面，并用锁紧螺母把横梁位置固定，避免三爪在旋转螺杆时向外张开。

　　环形爪架的作用是约束三个爪臂的相对位置，使周向受力更均衡。它不像简易平板拉马那样完全依赖横梁铰接点，而是在爪臂外侧增加环绕支撑，适合中等直径盘类零件的拆卸。爪臂弧度预留了环绕轴承外圈或轮毂的空间，操作者可以从外侧观察爪尖咬合情况。对于外径接近爪臂极限开度的零件，应避免强行使用，因为此时爪臂接近张开上限，有效勾持深度下降，受力方向也更偏向把爪尖向外推开。

　　从安装边界看，选型时首先要核对被拆件外径与三爪最大开度之间的余量，其次确认轴端到被拆件背面的轴向距离能否容纳爪尖和横梁高度。中心螺杆的有效行程决定一次进给能够拉出的深度；若配合面较长，不能只靠超行程旋压，应在拉出一段后重新垫实或更换接长杆。轴端中心孔较小或没有中心孔时，要在轴端加垫块，防止螺杆顶端直接压伤螺纹、油孔或精加工面。

　　在传动特性上，该工具依靠螺纹把扭矩转化为轴向推力，螺杆直径、螺距和端部承压面积共同决定加载能力。细牙螺纹有利于微调进给和自锁，但推进速度较慢；粗牙螺纹进给快，却需要更大的扭矩控制。维修现场通常配合加力杆缓慢加载，而不是使用冲击方式猛拧。加载过程中若听到爪部滑移或看到横梁倾斜，应立即松开重新对中，因为偏载状态下继续施压会使被拆轴承内圈局部受拉，严重时造成断裂飞溅。

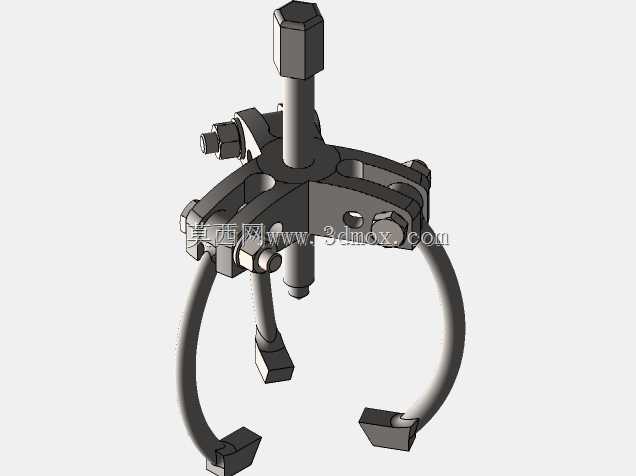

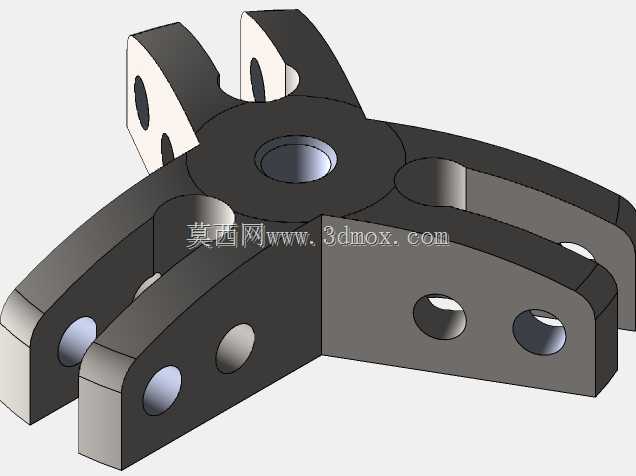

　　这套模型把横梁夹块、铰接销、锁紧螺栓、钩爪、环形架和中心螺杆之间的装配关系表达得比较清楚，适合用于维修工具结构设计、工装课程演示以及拆卸方案校核。建模时可以围绕螺杆行程、爪臂开度范围、爪尖干涉路径和横梁受力截面继续细化：横梁中间螺纹区域需要足够的壁厚来承受弯曲，铰接孔周边要考虑销钉剪切和挤压，钩爪背部则应避免尖锐过渡造成应力集中。

　　实际应用中，拉拔器并不只服务于单一零件。电机维修时可用于拆卸风叶、端盖轴承和联轴器；泵类检修中可拔取叶轮、轴套和联轴器；机床维护中可处理齿轮、带轮和锁紧盘。不同场景的共同点是要求受力沿轴线传递、被拆件有可靠钩挂面、周围空间允许三爪进入。对于外圈需要拔出而内圈仍贴轴的轴承，应让钩爪作用在外圈端面；若目标是内圈，则爪尖必须避开滚动体和保持架，直接勾住内圈承力面。

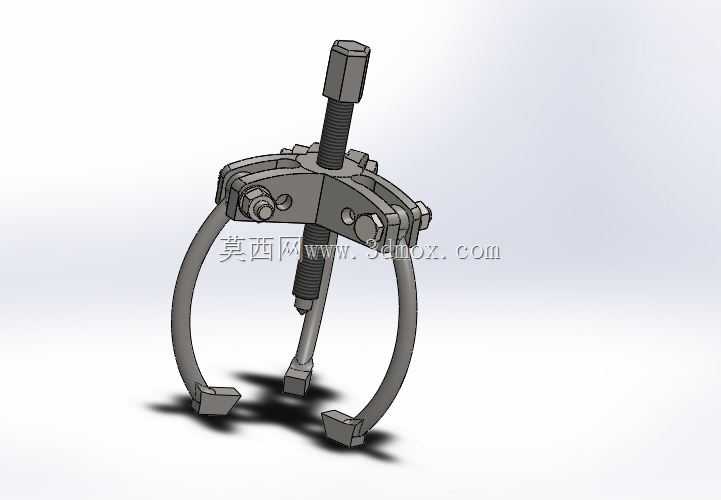

　　外形方面，工装整体呈立式对称布局，上部为六角施压端和长螺杆，中部为横向横梁与夹块，下部三爪沿圆周环抱被拆件。存放时三爪可收拢，占用空间较小；工作时爪臂张开，外径边界明显增大。设计人员在出工程图时，应把最大开度、最小收拢直径、螺杆行程、顶锥高度和爪尖厚度作为关键尺寸标注，因为这些参数直接决定工具能否进入设备内部并完成拆卸。

　　从维护角度看，螺杆螺纹、铰接销和钩爪接触面应保持清洁并定期润滑。带油污的爪尖会降低咬合可靠性，变形或开裂的钩爪不能继续使用。若被拆件锈蚀严重，可先配合渗透剂或局部加热降低拆卸阻力，但加热位置应避开轴的精加工面和密封部位。拉拔过程强调缓慢、同轴、三点均衡，这也是该类工装在维修现场长期使用的核心原则。
