连杆驱动凸轮式工件作业执行机构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:652679
  • 连杆驱动凸轮式工件作业执行机构
  • 连杆驱动凸轮式工件作业执行机构

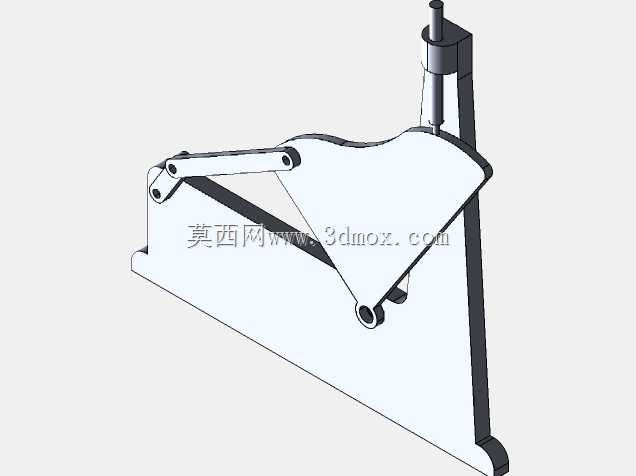

  这套连杆凸轮组合执行机构,主要面向轻工装配、小型零件冲压定位、电子元器件引脚成型这类需要周期性直线往复带摆角动作的工位,常见于台式小型工装、半自动装配专机的末端执行单元,替代纯气缸直推的方案来实现带轨迹要求的压紧、让位动作。从结构布局来看,整套机构采用立式L型安装基座作为承载主体,基座底部预留两个沉头安装孔位,可直接通过内六角螺栓固定在设备台面板或者工装立板上,安装面的平面度要求控制在0.1mm以内,避免基座安装后产生形变影响连杆运动精度。基座的竖直臂作为凸轮转轴与从动摆杆的支撑载体,转轴孔采用同轴镗削加工,保证凸轮旋转时的径向跳动量不超过0.05mm,减少运动过程中的卡滞与磨损。

  动力输入侧设置在竖直臂顶端的转轴位置,可配套手轮做手动调试,也可连接小型减速电机做连续周期运转,凸轮轮廓采用等速运动曲线修正设计,在推程段保证从动件运动平稳无刚性冲击,回程段设置近休止角,让执行端在压紧工件时保持30度转角的静止保压时间,满足工件压装或者成型的工艺停留需求。连杆组件采用双铰点对称布置,一端连接凸轮从动摆臂,另一端连接前端的楔形执行压头,压头的工作面做了15度的斜角处理,在下行压紧时可以自动适配工件的定位基准面,即使工件存在±0.2mm的尺寸公差,也能通过连杆的自适应摆角实现可靠贴合,不会出现压偏或者局部应力集中的问题。

  在运动轨迹设计上,这套机构特意规避了纯凸轮直动的大压力角问题,通过连杆的力臂放大效应,在凸轮输入扭矩较小的情况下,执行压头端可以输出足够的压紧力,经测算当输入端施加1N·m的扭矩时,压头垂直方向的压紧力可以达到120N以上,完全满足小型薄型零件的压紧、折弯、定位需求。机构的各铰接点都采用了间隙配合的销轴连接,销轴表面做淬火处理提升耐磨性,铰接位置预留润滑脂注油通道,日常维护时只需定期注入少量锂基脂即可保证长期运转无卡顿,不需要频繁更换易损件。

  从安装边界来看,整套机构的横向最大外伸尺寸不超过220mm,竖直方向总高度控制在180mm以内,基座厚度为25mm,整体占用的安装空间非常紧凑,非常适合在多工位转盘设备、小型台式装配工装上密集布置,不会和相邻工位的执行机构产生运动干涉。执行压头的最低工作位置距离基座安装底面的高度为40mm,最高回程位置可以抬升到120mm高度,留出足够的上下料空间,操作人员或者自动上料机构可以很方便地取放工件,不需要额外设置让位机构。

  在实际工况适配性上,这套机构的运动周期可以根据生产节拍灵活调整,手动操作时单次动作循环时间不超过1秒,连接电机驱动时最高可以实现每分钟60次的往复动作,适配中小批量的生产节奏。和同类纯气动执行机构相比,这套纯机械结构的机构不需要配套气源管路、电磁阀等气动元件,不存在漏气、气压波动导致压紧力不稳定的问题,在没有气源配套的加工车间、维修工位也可以直接安装使用,长期运行的故障率远低于气动方案。同时凸轮轮廓可以根据具体的工艺动作需求做定制修磨,比如调整推程的长度、保压的时间、回程的速度,不需要改动整体的连杆和基座结构,设计改型的成本很低,适合做系列化的工装衍生设计。

  结构细节上,各连杆的截面采用矩形钢件铣削成型,相比钣金折弯的连杆结构刚性更好,在承受最大压紧力时的形变量不超过0.03mm,保证压头的工作位置重复定位精度稳定在0.08mm以内,满足精密装配、小型零件成型的精度要求。基座的竖直臂和水平底板之间采用直角加强筋结构连接,避免长期受力后基座出现开焊或者形变,整套机构的所有外露金属件都做了发黑防锈处理,在车间多油污、多粉尘的环境下也不会轻易锈蚀,日常清理只需用棉布擦拭表面油污即可,不需要特殊的防护保养。
