皮带式换挡操纵联动机构

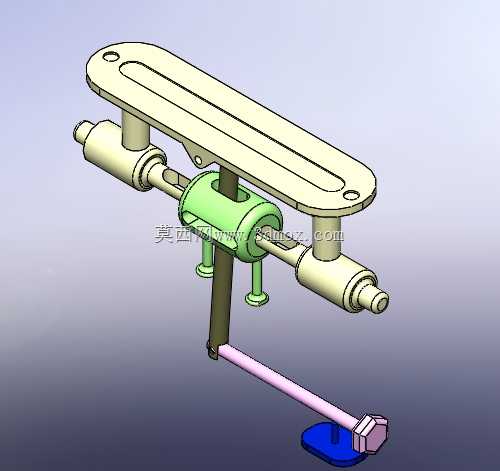

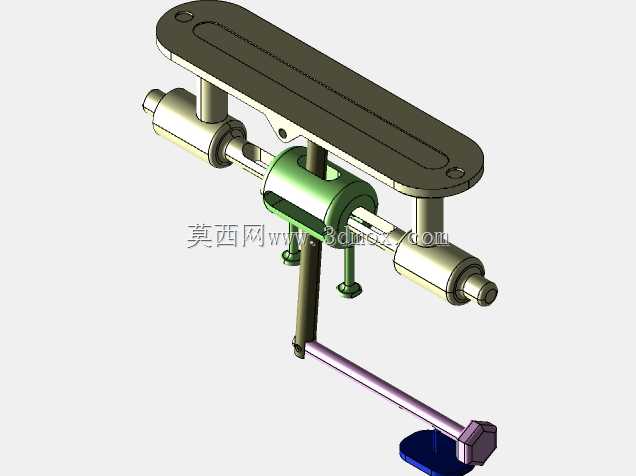

　　该机构围绕皮带传动系统中的挡位切换需求展开，整体由上方长槽安装板、横向传动轴、中部滑动套筒、支承立柱、下方摆杆以及末端脚踏连杆组成。结构形式介于手动换挡机构与皮带拨叉机构之间，能够通过外部杆件带动套筒沿轴向移动，从而改变皮带轮、张紧轮或传动连接件的工作位置，实现动力传递路径的切换。

　　从实际使用场景看，这类机构常见于小型机械设备、轻工输送装置、试验台架以及需要人工切换传动状态的通用设备中。设备运行时，操作者通过下方长摆杆输入动作，摆杆绕下端支点产生角位移，再经连杆传递至横向轴系。轴系上的绿色套筒作为核心运动件，兼具导向、承载和联动作用，其外部轮廓预留了与拨叉、销钉或连接件配合的位置，可将杆件的摆动转换为轴向上的直线位移。

　　上方长槽板承担安装基准和行程约束功能。板件采用狭长外形，两端设置安装孔，中部开设连续长槽，既可以降低零件重量，也能够为调节件、紧固件或联动销提供滑移空间。设计时需要重点关注长槽边缘到安装孔的距离，槽宽与配合件之间应保留合理间隙，避免在振动工况下出现卡滞。板下两根立柱将上部支座与横向轴系隔开，形成足够的装配空间，同时保证轴系在受侧向力时不会直接贴靠安装面。

　　横向传动轴采用阶梯轴形式，两端轴头直径较小，便于装入轴承、衬套或支座孔；中间段直径增大，用于安装套筒和限位元件。轴端轮廓保留了装配台阶，可与锁紧螺母、开口销或端盖配合，限制轴向窜动。建模时应保证各段轴的同轴关系，轴肩位置需要与套筒行程端点对应，否则容易造成换挡不到位或运动干涉。套筒与轴之间宜采用间隙配合，若设备负载较大，可在套筒内增加耐磨衬套，以减少反复滑动造成的磨损。

　　下方操纵杆件由竖直短轴、粉色长连杆和蓝色踏板座组成，形成典型的杠杆输入结构。踏板端承受人工踩踏力，长连杆将动作放大并传递至机构中部。该布置适合设备侧面或底部空间受限的场合，操作者无需靠近高速旋转部件，即可完成挡位切换。连杆两端的连接点应采用销轴结构，并在三维布置中校核摆角范围；当踏板处于极限位置时，连杆不得与立柱、轴套或底板发生碰撞。

　　结构设计思路上，该模型强调运动传递路径清晰、零件数量适中、维护拆装方便。上部板件负责固定，横向轴系负责导向，中部套筒负责执行滑移，下部摆杆负责输入动力，各模块分工明确。对于需要皮带换位的设备，可在套筒上外接拨叉，使皮带在不同带轮之间移动；对于需要离合或张紧切换的设备，也可将套筒输出端连接张紧轮支架，通过改变皮带张紧程度实现工作与空载状态转换。

　　外形尺寸方面，整体高度主要由上部安装板、横向轴系和下方摆杆共同决定，长度方向以长槽板和横向传动轴为边界，宽度方向则受踏板组件和套筒外伸结构影响。安装时应保证上部板件固定面与横向传动轴轴线平行，两根支承立柱的孔位需同轴加工，避免轴系装配后产生附加弯矩。踏板底座需要提供足够的支撑面积，以承受反复踩踏带来的冲击载荷。

　　在工程细化阶段，还需结合实际负载确认销轴直径、连杆截面、轴套长度和限位方式。长槽板可采用钢板铣槽或型材加工，轴类零件应考虑调质或表面耐磨处理，套筒内壁与销轴接触面需设置润滑或防尘结构。整体模型完整表达了换挡操纵机构的空间关系，可用于机械结构方案评审、联动原理演示、非标设备改型以及通用传动部件的设计参考。
