杠杆楔形联动夹持工装结构设计

　　这套夹持结构在自动化产线的工件定位工位、机加工上下料工位以及装配工装里都十分常见，核心是把杠杆的力放大特性和楔形块的自锁增力特性结合到一起，解决普通平口钳夹持力不足、气动夹爪行程与夹紧力难以兼顾的问题。从实际使用场景来看，这类机构常布置在加工中心工作台面、焊接工装底板或者装配线的定位工装上，针对方块类、规则坯料类工件做侧向夹紧，尤其适合需要大夹紧力、又不希望配置大直径驱动缸的场合。

　　结构上，两侧夹臂通过中部铰接销轴形成杠杆支点，上端和驱动压块配合，下端直接作用在工件侧面；中间的楔形推块沿竖直方向进给，楔面和夹臂上端的滚轮或者贴合面接触，当驱动件推动楔块向下移动时，楔面会把两个夹臂上端向两侧撑开，依据杠杆支点的力矩传递，夹臂下端就会同步向内收拢，从两个相对侧面把工件牢牢压紧。楔块的斜面角度一般会设计在自锁角范围内，即便驱动端的外力撤除，夹臂受到工件反作用力也不会把楔块反向推回，加工过程中遇到振动、切削冲击时夹紧状态也不会松脱，这一点在铣削、钻削这类带断续冲击的工序里可靠性远高于普通弹簧夹紧结构。

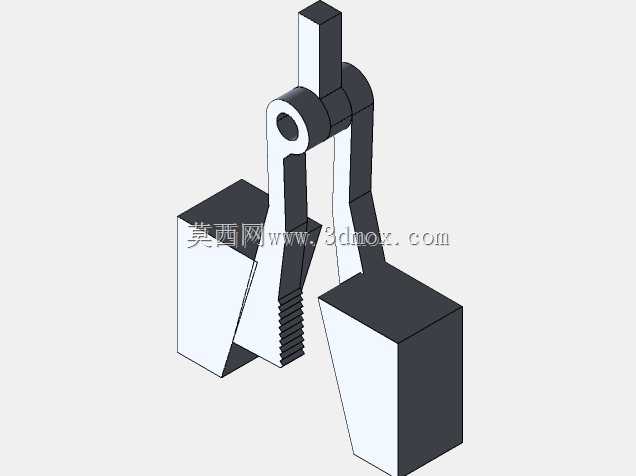

　　设计过程中首先要核算的是力的传递链路：驱动端施加在楔块上的下压力，经过斜面分解为水平侧向分力，再经过杠杆的力臂比二次放大，最终输出到夹爪夹持面的夹紧力可以达到初始驱动力的数倍甚至十几倍，不需要搭配大规格的气缸或者液压缸，只用小吨位的驱动件就能获得满足切削要求的夹持力，既节省安装空间，也降低了驱动元件的成本。夹臂下端和工件接触的位置做了齿形防滑面，图中夹爪内侧的细密齿纹可以嵌入工件毛坯的表层，避免工件在受侧向切削力时出现滑移，针对毛坯面、热轧钢材工件的夹持适配性很好，如果是精加工已加工表面，也可以把齿面替换成铜质或者聚氨酯软垫，防止夹伤工件表面。

　　安装边界方面，整套机构的底部两个定位基准面分别对应两侧工件的安放工位，工件直接放置在工装底板的支撑块上，不需要额外做复杂的预定位；夹臂的铰接销轴要做淬火处理，配合耐磨衬套，因为长期反复开合过程中支点位置会承受反复交变载荷，耐磨衬套可以避免夹臂本体的铰接孔磨损失圆，后期维护只需要更换衬套和销轴，不需要更换整个夹臂本体。楔块的竖直导向段和机架的导向槽采用小间隙配合，保证楔块上下运动时不会出现偏摆，两个斜面的对称度公差需要严格控制，否则两侧夹臂的夹紧行程会不一致，出现一侧贴紧工件、另一侧留有间隙的偏夹问题。

　　行程设计上，楔块的竖直进给行程对应夹爪的开合量，杠杆比确定之后，可以根据待夹持工件的尺寸公差带算出需要的夹爪开口行程，反过来推导楔块的斜面长度和上下移动距离，既保证工件上下料时有足够的松开间隙，方便机械手把工件取放，又不会因为行程过大导致驱动件空程太长、动作节拍变慢。在产线布局里，这套机构可以成对布置，从工件的两个相邻方向同时夹紧，也可以单组使用完成单侧顶紧，楔块的驱动端既可以接气缸、液压缸做自动化驱动，也可以更换成螺栓手动拧紧，用在手动工装、检测夹具上，适配不同的自动化等级需求。结构里所有的受力件都采用合金钢材质，夹臂和楔块经过调质处理，夹持齿面做表面淬火，保证长期承受大夹紧力时不会出现塑性变形，铰接位置预留润滑注油孔，定期加注润滑脂就能降低铰接副的磨损，整套结构没有复杂的精密元件，加工工艺性好，常规的铣、钻、热处理工序就能完成制造，非常适合非标工装设计时参考复用，针对不同尺寸的工件只需要调整夹臂长度、楔块斜面角度和支撑块的高度，就能快速衍生出适配不同规格工件的夹持方案。
