多工位连续钢球循环输送分选机构

　　这套钢球循环运动机构的设计初衷，是面向小尺寸球形工件的连续上料、姿态整理与工位转运场景，在轴承滚珠分选、小型钢球计数包装、球类零件外观检测流水线中都能直接适配。整套机构没有采用复杂的气动或伺服分度结构，完全依靠纯机械联动实现工件的抬升、导向与逐粒释放，在长期连续运行的车间工况下，故障点远低于带电气执行元件的上料装置，维护时仅需定期检查铰接销轴的磨损量与传动带张紧度即可。

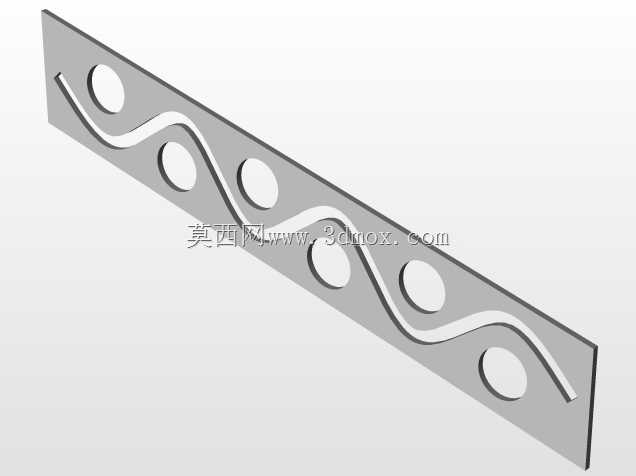

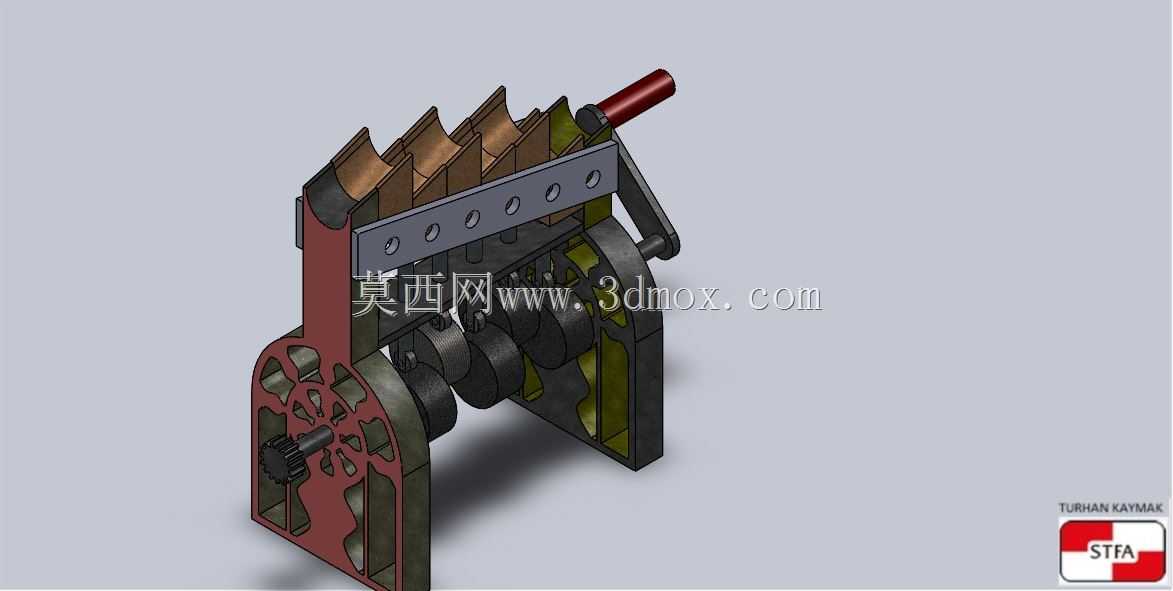

　　从结构布局来看，机构左侧为带镂空减重孔的主动轮盘，轮盘通过侧边的手摇输入轴或者外接减速电机输出轴连接，动力输入后带动同轴的多片偏心拨盘同步回转。机架主体采用折弯钢板拼焊后再做铣削加工的侧立框架，两侧立板之间预留的空腔刚好容纳钢球的下行回流通道，框架上部横向安装带一排等距圆孔的导向挡板，挡板上方依次排布六片弧形导料槽板，槽板的曲面弧度经过反复校核，刚好匹配对应规格钢球的滚动轨迹，不会出现钢球卡滞或者两粒并行堵塞的情况。机构最右端伸出的斜向出料嘴对准下游设备的接料工位，钢球从最高位导槽滚落之后会顺着出料嘴逐个排出，出料节奏完全和主轴转速绑定，不需要额外加装计数传感器就能实现定量供给。

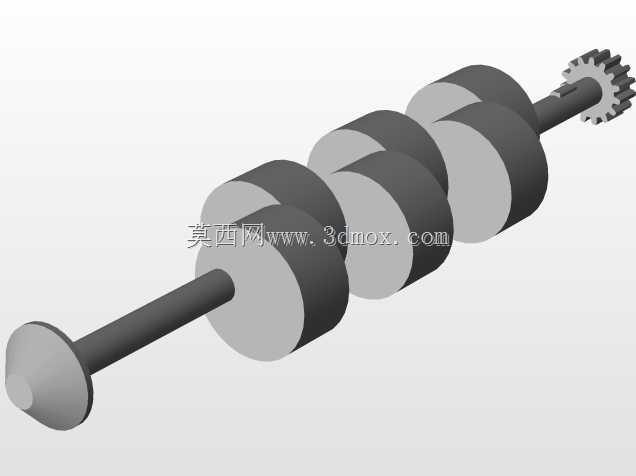

　　设计过程中首先敲定的是钢球的通行边界：所有导料槽的内壁间距比钢球直径大1.2毫米，既保证钢球滚动时没有多余旷量不会跑偏，又避免间隙过小导致热胀后卡球。下部偏心拨盘的轮廓升程按照钢球直径的1.1倍设计，每回转一个工位就把回流通道底部的一粒钢球向上托举，送入上层导料槽的入口，拨盘之间的隔片厚度和钢球半径匹配，托举过程中钢球始终被约束在两个隔片形成的凹槽内，不会在抬升阶段滑脱。侧部的联动摇杆组件用来同步调整上部导向挡板的横向位置，当需要切换不同直径规格的钢球生产时，只需要松开挡板的紧固螺钉，通过摇杆带动挡板平移，让板上的圆孔对准对应导槽的入口，不用整套更换导料部件，换型时间可以控制在十分钟以内。

　　安装边界方面，整套机构的底面为平整的焊接支撑脚，四个脚位都预留了螺栓沉孔，可以直接固定在流水线的铝型材工作台或者方钢机架台面上，输入端轴伸的中心高、轴径尺寸都做了标准化设计，能够和市面常规的微型齿轮减速电机直连，不需要额外加装联轴器转接。机构侧向预留的维护开口可以在不拆解主体框架的情况下，直接观察内部钢球的回流状态，出现意外混入的异形工件时可以快速从侧口掏出。整机所有和钢球接触的工作面都做了表面淬火处理，长期受钢球冲刷也不会出现沟槽磨损，导料槽的曲面在建模时全部采用相切连续的样条线构建，滚动路径上没有突变拐点，钢球在全程运动中不会出现撞击弹跳，运行噪音可以控制在很低的水平。这套结构也可以稍加改造，用来输送其他规则球形零件，比如陶瓷珠、塑料滚珠、小型球形阀芯，只需要对应调整导槽间距和拨盘凹槽尺寸即可，通用延展性很强。
