层叠式冲压成型芯模组配结构

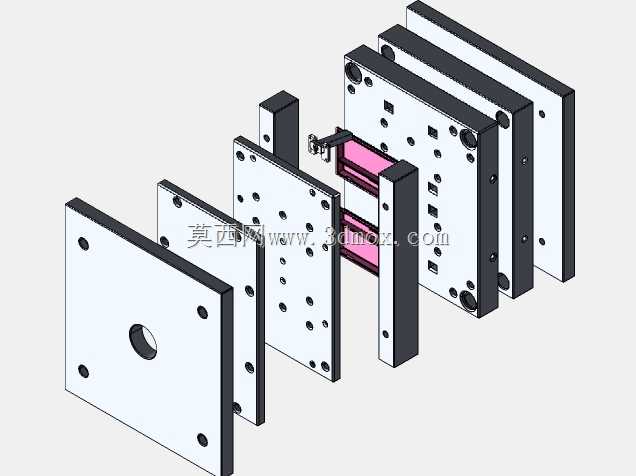

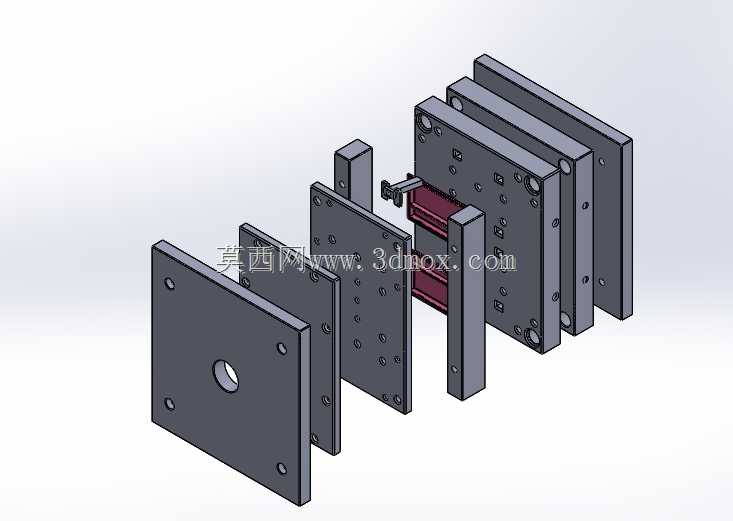

　　这套芯模组配结构面向薄板类五金件的连续冲压与局部成型工序，整体采用多层模板平行叠装的经典模架布局，从外侧承力板到内侧成型工位依次排布，各板件通过导柱、定位销与紧固螺钉完成轴向串接，合模时各层沿导向方向精准对位，避免冲裁、折弯过程中出现板件偏移。

　　从现场使用逻辑来看，最外侧带中心通孔的厚板承担压机侧的安装基准与压载传递作用，板面预留的沉头孔对应压机工作台T型槽的固定点位，安装时先以该板底面找平，打表校验板面与压机滑块运动方向的垂直度，再依次叠装中间的卸料板、凸模固定板与凹模基座。中间层板面上密布的不同孔径通孔，分别对应冲头过孔、弹性卸料组件安装孔、导套配合孔以及废料下落通道，孔位排布严格跟随料带送进方向的工位间距设置，料带沿导料板步进送入后，每经过一个工位完成对应冲裁或折弯动作。

　　中间凸起的两组立式挡块为料带侧向定位构件，作业时贴靠料带侧边，抵消送进过程中的横向窜动，挡块与模板之间采用卡槽加螺钉锁紧的固定方式，磨损后可单独拆换，无需拆解整组模架。芯模型腔区域设置在模架中部，对应工件的最终折弯成型工位，凹凸模配合间隙根据料厚预留合理公差，成型面做顺滑过渡处理，避免冲压件表面出现拉伤压痕。

　　设计过程中优先保证各层模板的刚度匹配，承力板厚度大于卸料板与固定板，减少合模受压后的板件挠曲变形；所有导向件的配合长度覆盖模具全行程，开模状态下导柱仍保留足够插入深度，防止上下模错位。模板边角做倒角处理，装配时避免锐边磕碰损伤配合面，吊装孔位预留在模架两侧对称位置，方便车间航车整体吊运转序。

　　该组结构适配常规机械式压力机的安装界面，整体外轮廓尺寸匹配对应吨位压机的工作台闭合空间，安装边界避开压机立柱与送料机的运动干涉区域，既可以嵌入连续冲压生产线完成自动化送料作业，也可搭配手动送料架完成小批量工件的试制生产，结构拆分清晰，后期维护时可逐层拆解检查冲头磨损、弹簧疲劳情况，更换易损件的作业空间充足。
