连杆驱动凸轮往复执行机构

　　这套连杆凸轮联动执行结构，最初是为小型工位间短行程推送、轻载工件抬升与间歇挡停场景搭建的原理验证方案，在桌面级装配工装、轻工小件分拣线、小型检测台的辅助动作单元里都能找到对应使用场景。整套机构没有采用复杂的电控驱动排布，仅依靠单一旋转输入，通过轮廓曲面与铰接杆件的配合，就能把连续回转运动转化为末端执行件的定轨迹往复直线动作，在不需要复杂伺服编程的简易自动化工位里，能大幅降低动作控制的调试成本。

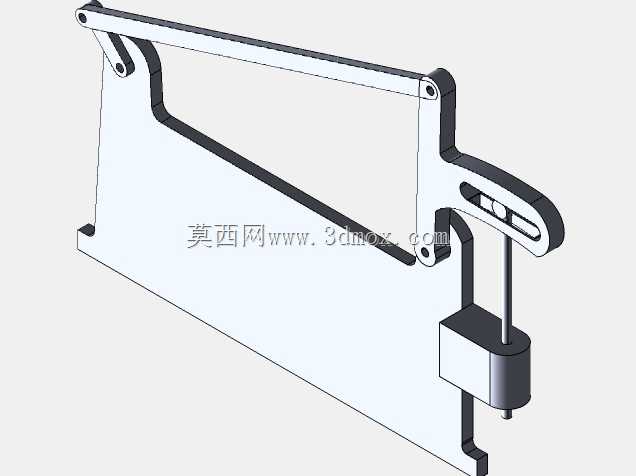

　　从实际功能逻辑来看，机构的动力输入端接入低速旋转动力后，凸轮轮廓随轴转动，轮廓曲面的升程、回程段会持续推动从动摆臂绕自身铰接支点做定角度摆动，摆臂另一端与长传动连杆做销接配合，长连杆跨过立板支架的上部空间，将摆臂的角位移传递到另一侧的滑动导杆组件上。导杆被两组同轴导向座约束，仅能沿竖直方向做直线滑移，导杆下端连接块状执行端头，端头可根据工位需求换装压头、挡销、拾取吸盘座等不同工作部件，完成工件轻压定位、料道挡停、小件顶出抬升这类重复动作。整个运动循环里，凸轮的远休止轮廓段可以让末端执行件在伸出位置保持稳定停留，给工位预留足够的工件装配、检测时长，近休止段则让执行件完全退回避让，不会干涉工件的进料移位，动作时序完全靠轮廓几何形状保证，不需要额外添加位置传感器做信号触发。

　　结构设计阶段优先考虑了铰接点位的受力合理性，所有连杆两端的连接位置都采用带衬套的销孔配合，销孔轴线统一保持平行，避免杆件运动过程中出现别卡、侧向扭转的问题。底部的立式安装基板是整套机构的承载基准，基板底部伸出两处水平安装折边，折边上预留装配孔位，可直接锁固在设备工作台面、工装立板或者铝型材机架的安装面上，不需要额外做复杂的适配转接。基板上部的两个铰接支座做了加厚凸台处理，用来承受摆臂往复摆动带来的交变载荷，避免长期运行后支座出现变形松脱。导向座和导杆的配合段预留了合理的间隙，既保证导杆滑动顺畅无卡滞，也把侧向晃动量控制在极小范围内，保证末端执行动作的重复位置精度。

　　安装边界方面，整套机构沿长连杆方向的总跨度适配小型桌面设备的上部安装空间，竖直方向从基板底面到导杆最大伸出位置的高度，不会和周边常规排布的送料轨道、检测传感器产生空间干涉。侧向宽度仅为基板与杆件的叠加厚度，在并排布置多组相同执行单元时，相邻机构之间不需要留出过大的避让间距，能有效压缩工位的整体排布尺寸。建模过程中所有铰接位置都按实际装配关系做了配合约束，运动副间隙、杆件的活动行程范围都在三维环境里做了全行程干涉校验，凸轮轮廓和摆臂滚子的接触轨迹全程贴合，没有出现运动脱开、硬碰撞的问题。杆件的截面尺寸结合轻载工况做了匹配，在保证刚性、避免动作过程中出现杆件挠曲变形的前提下，尽可能控制了整体重量，运转时的惯性冲击更小，动作运行平稳，适合低速连续往复的工作场合。
