薄板连续冲压级进钣金模具结构

　　这套钣金冲压成型工装主要面向薄板类五金零件的批量冲制场景，常见于消费电子结构件、通讯设备安装支架、小型金属连接片的产线加工环节，适配常规开式机械压力机的安装工位，可完成条料从送进、定位、冲裁、折弯成型到成品分离的连续工序。

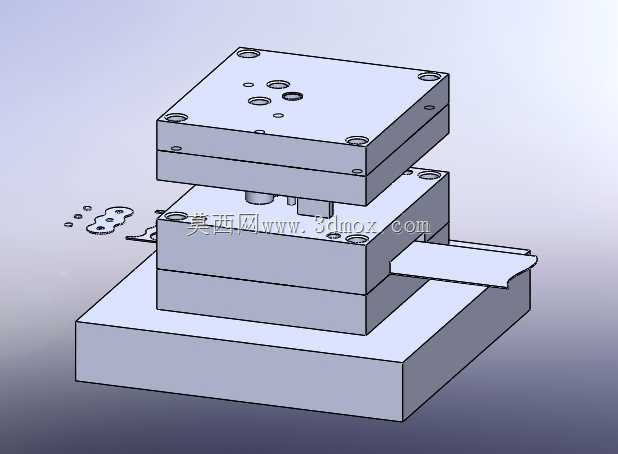

　　从整体布局来看，整套模具采用标准三板式模架结构，最下方为下模座，直接贴合压力机工作台面，通过压板压紧实现固定，下模座预留的螺栓过孔位置匹配常规压力机T型槽间距，安装时无需额外改造工作台；中间层依次布置凹模板、卸料板与凸模固定板，最上方为上模座，通过模柄与压力机滑块连接，随滑块做上下往复运动。条料沿模具侧向的导料板送入，图中可见条料从模具右侧水平伸入作业区，每完成一次冲压行程，送料机将条料向前推进一个步距，工位间依靠导正销精确定位，避免送进累积误差导致冲裁错位。

　　模具的工作逻辑围绕薄板成型工序拆分设计：条料首先经过冲裁工位，先冲出零件的外形轮廓孔与工艺定位孔，分离出多余的边角废料，图中模具左侧可见已经冲下的小型成型工件与废料轮廓；后续工位依次完成局部折弯、凸包成型、侧边翻边工序，最终在末工位将成品从条料上分离，成品沿模具斜面滑出落料区，废料则通过凹模下方的漏料孔直接落入压力机底部的废料收集槽。

　　结构设计上，上下模座均采用厚钢板精加工而成，保证长期冲压载荷下的刚性，避免模座变形导致凸凹模间隙不均；导柱导套布置在模架四角，合模过程中先由导柱导入导套，保证上下模对中精度，冲裁间隙控制在薄板料厚的5%~10%区间，既保证冲裁断面平整无毛刺，又避免凸凹模啃刃。卸料板采用弹性卸料结构，内置矩形弹簧提供压料力，冲压时卸料板先将条料压紧在凹模表面，再由凸模完成冲切，滑块回程时卸料板将箍在凸模上的条料剥离，防止带料变形。

　　针对钣金件的折弯成型需求，成型凸模预留了合理的回弹补偿角，折弯工位的凹模入口做圆角过渡，避免冲压过程中板材表面出现压痕、拉伤；细小冲头采用台阶式固定结构，根部加大直径提升抗冲击强度，防止薄板冲裁时冲头崩断。模具的侧向送料高度与生产线配套的自动送料机出料高度对齐，导料板间距可根据条料宽度小幅调整，适配一定范围内不同宽度的卷料生产。

　　在安装边界方面，整套模具闭合高度、最大开模行程均匹配中小吨位普通压力机参数，下模座外形尺寸小于常规压力机工作台面安装区域，四周预留压板装夹空间，上模座模柄尺寸符合标准滑块安装孔规格，上机后仅需调整滑块闭合高度、对齐送料步距即可投入量产，模具各工作零件均采用标准化快拆设计，刃口磨损后可单独拆卸修磨，无需整体拆解模架，大幅降低产线维护停机时间。
