可调节配重式哑铃健身器材结构设计

　　这套哑铃结构的三维建模工作，核心是围绕商用与家用力量训练场景的实际使用需求展开，在结构设计阶段首先要明确产品的核心功能边界：它需要满足不同训练阶段用户的配重调整需求，同时保证反复拆装、长期负重使用过程中的结构可靠性，不能出现配重片松脱、杆体变形、锁紧失效这类直接影响使用安全的问题。

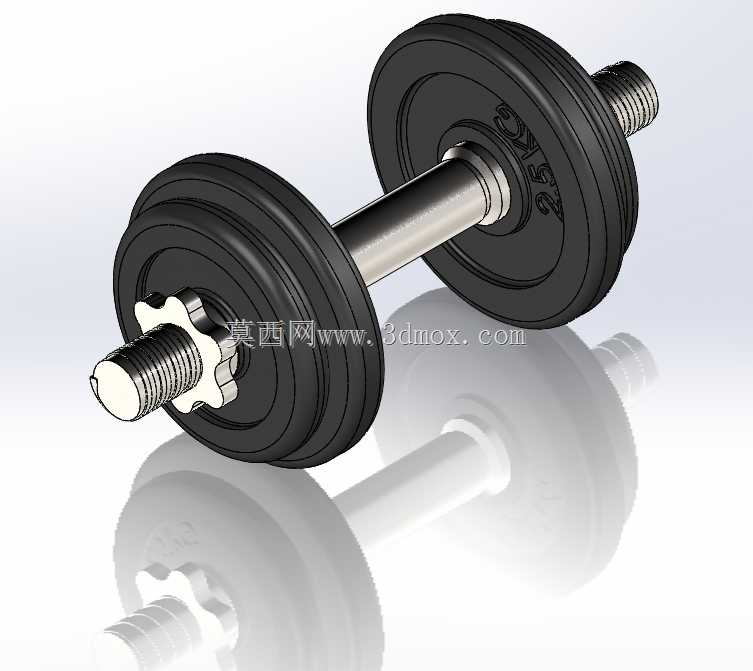

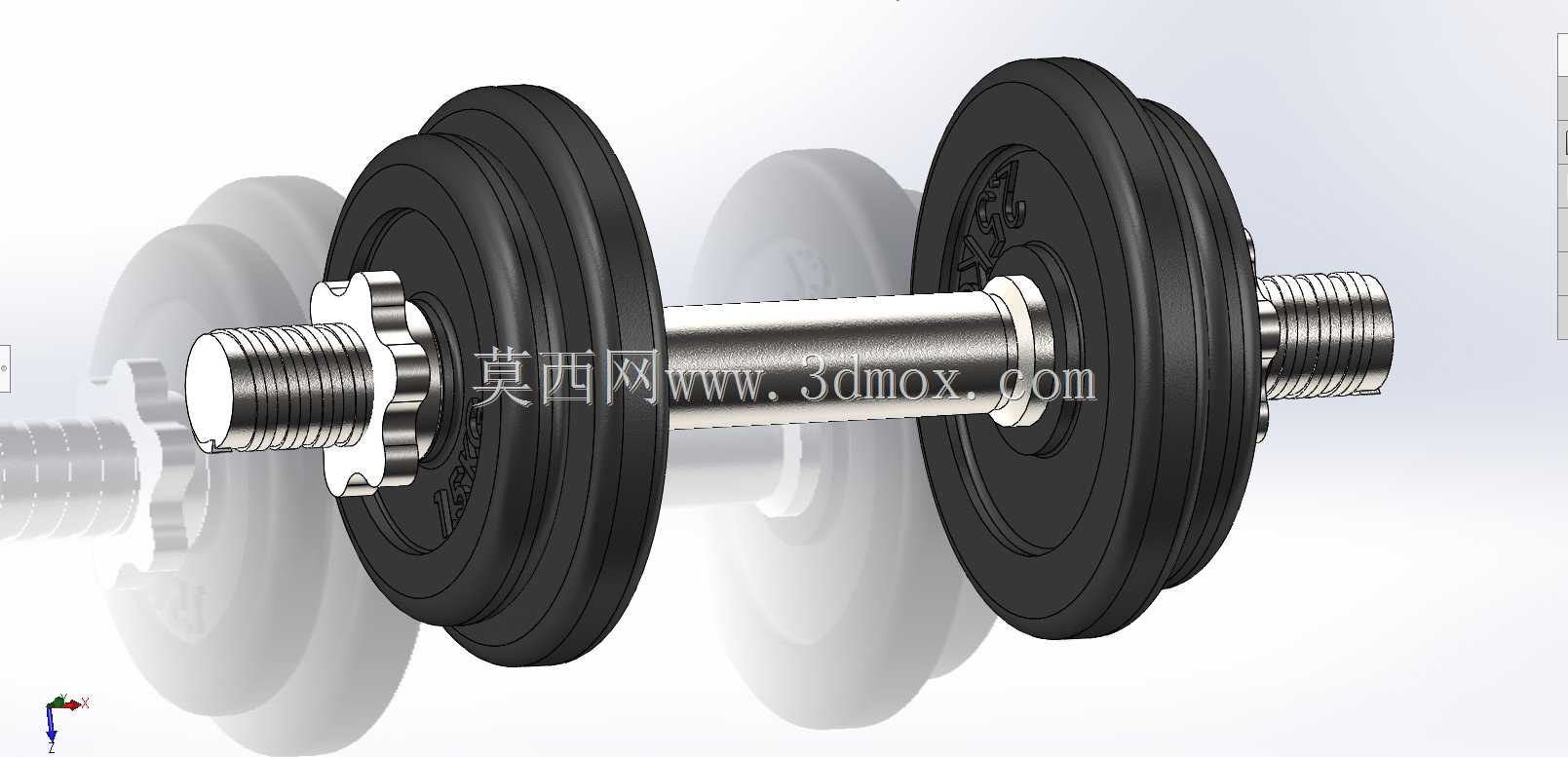

　　从实际应用场景来看，这类可调节哑铃既可以放置在家庭健身角，满足用户居家完成弯举、卧推、划船、肩推等基础力量训练动作的需求，也可以配置在商业健身房的自由重量区，作为固定重量哑铃的补充，降低多规格配重器材的采购成本与存放空间占用。不同于固定重量哑铃一体成型的结构，这款产品采用螺纹杆搭配可拆卸配重片的方案，用户可以根据自身训练强度，在杆体两侧增减配重片数量，调整完成后通过星形锁紧螺母将所有配重片轴向压紧，避免训练过程中配重片晃动、移位甚至脱落。

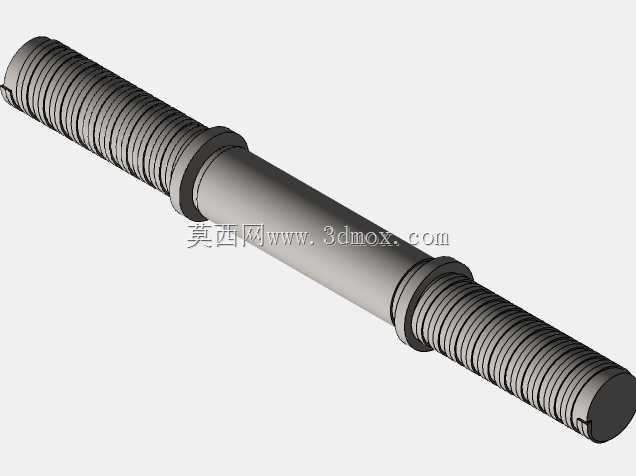

　　结构设计的思路首先从核心承载件杆体开始，杆体中段采用滚花处理的握持段，滚花纹理的深度、间距都经过实际握持测试验证，既可以在用户手心出汗时提供足够的摩擦力，防止哑铃滑脱，又不会因为纹理过于尖锐硌伤手掌，握持段的直径参考主流健身器材的人机工程尺寸，适配绝大多数成年用户的手型握持范围。杆体两端加工有连续外螺纹，螺纹段的长度需要匹配最大配重状态下所有配重片的总厚度，同时预留出锁紧螺母的旋合行程，螺纹规格选用通用标准件尺寸，后期更换锁紧配件时不需要单独定制，降低维护成本。杆体内部为实心金属材质，整体同轴度需要严格控制，避免两端配重安装后出现重心偏移，导致用户训练时手腕承受额外的偏载力矩。

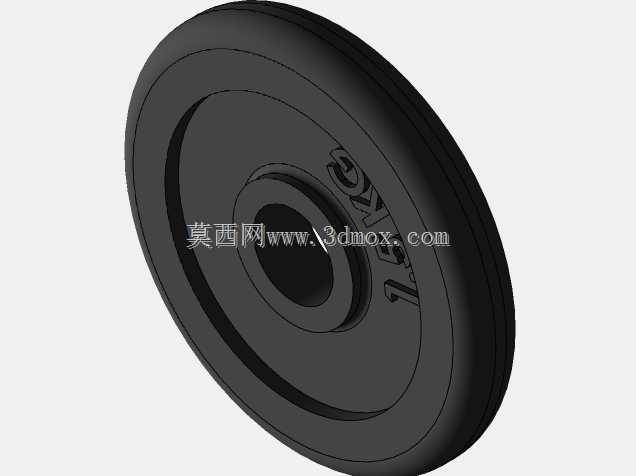

　　配重片采用叠片式结构，单片配重片的中心开孔尺寸与杆体直径形成小间隙配合，间隙量控制在既能轻松穿入杆体，又不会出现径向明显晃动的范围。配重片外缘设计有多道环形凹槽，一方面可以在堆叠时增加片与片之间的摩擦力，减少轴向窜动，另一方面也能强化配重片的结构刚性，避免长期磕碰出现边缘崩裂。每侧配重片安装完成后，星形锁紧螺母沿螺纹杆旋进，螺母的星形凸边方便用户徒手旋拧，不需要借助额外工具，螺母端面与最外侧配重片完全贴合后，会将整侧所有配重片压紧在杆体中段的定位轴肩处，两侧锁紧后所有配重片被完全轴向固定，哪怕用户进行快速的摆臂、翻腕动作，配重片也不会出现松动。

　　外形尺寸与安装边界的设定上，整组哑铃在最大配重状态下的总长度需要控制在合理范围，保证用户完成双臂动作时两侧哑铃不会互相碰撞，配重片的最大外径要兼顾握持时的腿部、手臂避让空间，做深蹲、硬拉这类动作时，过大的外径会增加动作磕碰的概率，过小的外径则会导致单片配重厚度过大，调整配重时的重量梯度过粗，无法适配小幅度的训练强度递增需求。配重片的重量梯度设置遵循训练逻辑，相邻片的重量差保持在用户可轻松感知、又不会导致训练强度跳变过大的区间，新手用户可以从最低配重开始逐步加片，进阶用户也可以通过组合配出自己需要的训练重量。

　　建模过程中所有配合面的尺寸链都经过校核，杆体两端的螺纹收尾处做了退刀槽处理，避免配重片安装时卡在螺纹末端，配重片的两个端面都设计有微小的平面贴合区域，堆叠后接触面可以完全贴实，不会出现点接触导致的压痕。杆体两端的螺纹末端留出了少量安全余量，哪怕锁紧螺母没有完全旋紧，螺母也不会从杆端脱出，形成第二重安全防护。整个结构没有复杂的异形卡扣，所有零件都采用常规机械加工工艺即可生产，配重片可以采用铸铁表面包覆处理，杆体采用高强度钢材表面镀铬，既防锈又方便日常擦拭清洁，完全符合健身器材高频使用、频繁接触汗液的使用工况。
