四耳法兰与方形对接法兰组合管路连接件

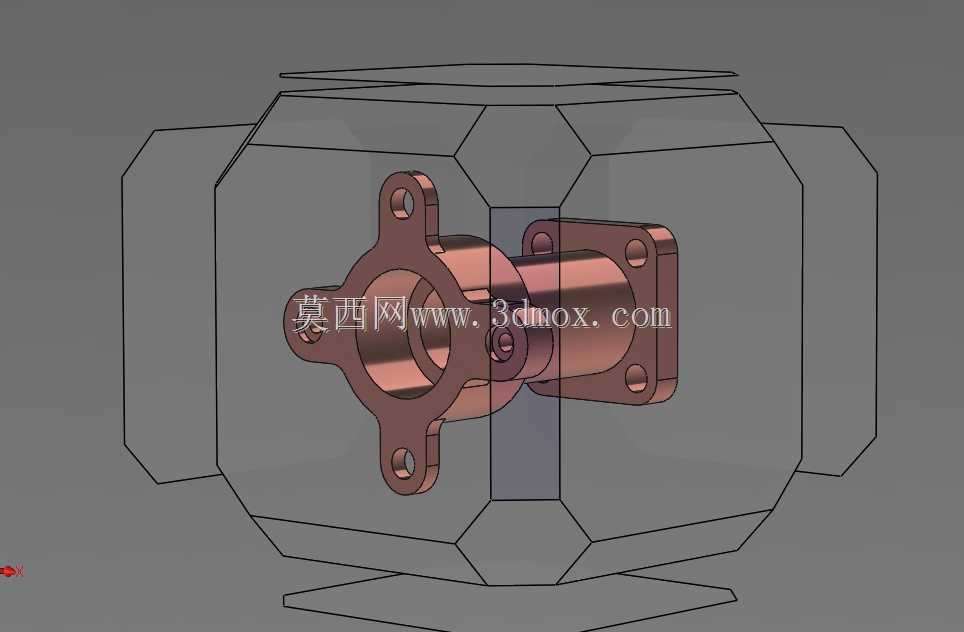

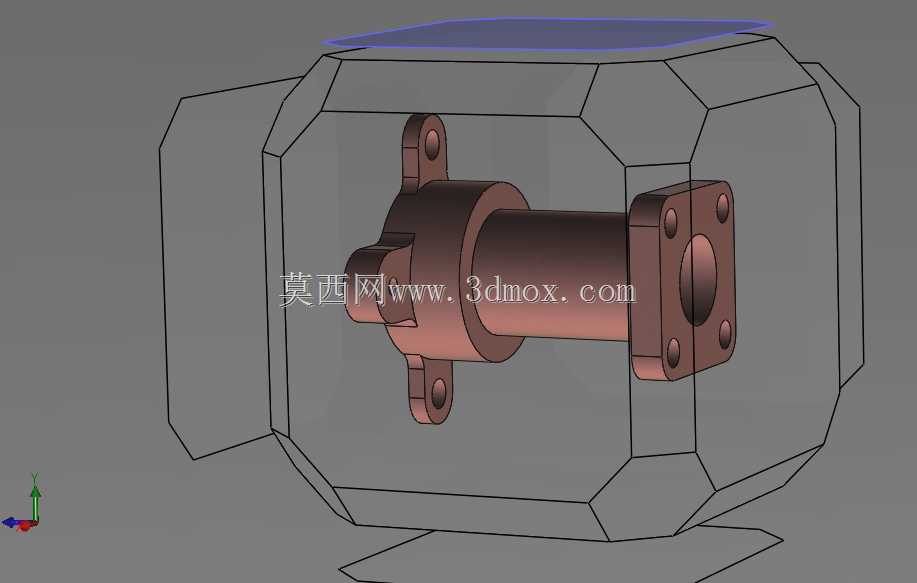

　　这套组合式法兰连接件主要面向中低压流体管路、小型工艺管线以及设备接口转接场景，在泵阀进出口、小型罐体接管、试验台管路和紧凑型动力单元中都比较常见。模型把两种典型法兰接口放在同一轴线上表达：一端采用四耳星形安装法兰，另一端采用方形带孔对接法兰，中间通过阶梯圆筒段完成流道过渡与结构衔接，能够帮助结构设计人员理解不同法兰形式在同一管路组件中的布置方式。

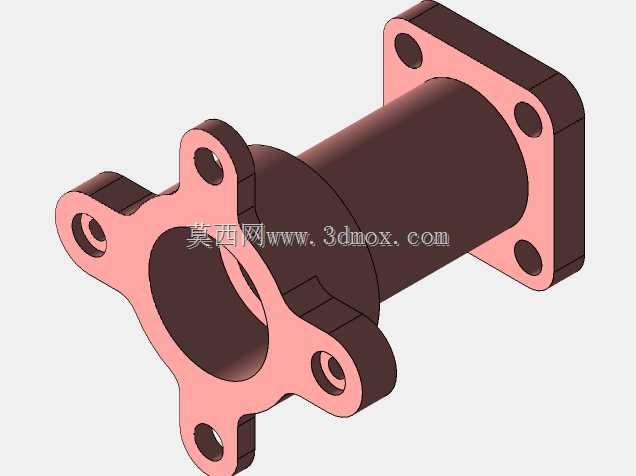

　　从实际用途看，四耳法兰端适合空间受限、需要周向快速对位的场合。四个安装耳沿圆周均匀分布，耳孔中心距较小，锁紧时受力点围绕管口对称展开，既能提供足够的压紧力，又不会像整体圆形法兰那样占用过多径向空间。耳板与筒体之间做了圆滑过渡，避免尖角造成应力集中；耳孔周边保留了足够的壁厚，螺栓预紧后载荷可以从耳板平稳传递到颈部。方形法兰端则更适合与箱体、阀块、机座平面或矩形接口配合，四个角部孔位与平面密封面贴合，加工时容易保证端面平直度，装配时也便于借助直角边判断安装方向。

　　流道设计上，中部圆筒承担主要通路功能，内径沿轴向保持连续，避免突然扩径或缩径带来的涡流损失。外侧阶梯圆柱并非单纯装饰：较粗的轴肩可以作为密封面定位边界，较细的延长段则用于插入对接管路或嵌入配套止口，使两件配合时具备径向约束。实际建模时需要重点控制同轴度，尤其是两端法兰密封面、内孔轴线和螺栓孔分布圆之间的关系；如果同轴度偏差过大，装配后会出现管口错位、垫片压偏或局部泄漏。

　　安装边界方面，四耳法兰的外轮廓由四个伸出耳板决定，布置周围结构时不能只按圆筒外径预留空间，还要给耳板、螺栓头和扳手回转留出位置。方形法兰的占用范围由四角孔位和方形外缘决定，靠近设备壁面时应确认螺母锁紧空间，同时避免法兰边缘与焊缝、加强筋发生干涉。中间过渡段的长度决定了两端接口的间距，若用于紧凑设备内部，可在保证密封面宽度和颈部强度的前提下缩短筒体；若用于隔舱穿壁，则应延长圆柱段并增加定位台阶，使墙板两侧都能获得稳定支撑。

　　密封思路通常根据介质压力选择：低压空气、冷却水或润滑管路可在端面加装平垫片，依靠四个螺栓均匀压紧；压力稍高或有振动时，可在止口处增加O形圈槽，利用径向密封降低对端面平面度的敏感程度。四耳端螺栓应按对角顺序分次拧紧，方形端同样需要交叉紧固，防止单侧压力把垫片挤出。模型中法兰端面、耳板厚度、孔边距和颈部圆角之间的比例关系较清晰，适合作为管路接口设计练习，也可用于检查异形法兰从草图、拉伸、打孔到圆角过渡的完整建模流程。

　　结构细节上，四耳法兰的耳板采用圆弧外缘，既减轻重量，也减少搬运和装配时的锐边风险；方形法兰保留规整外轮廓，便于铣削加工和平面贴合。两类法兰通过中间筒体连成一体后，零件同时承担连接、密封、定位和载荷传递作用。工程应用中，这类零件虽然尺寸不大，但对接口可靠性影响直接，设计时需要把流道连续性、螺栓受力、密封压缩量、安装工具空间以及相邻部件干涉一起纳入校核，而不能只关注外形是否成型。
