弯臂式六角传动连杆摇臂结构

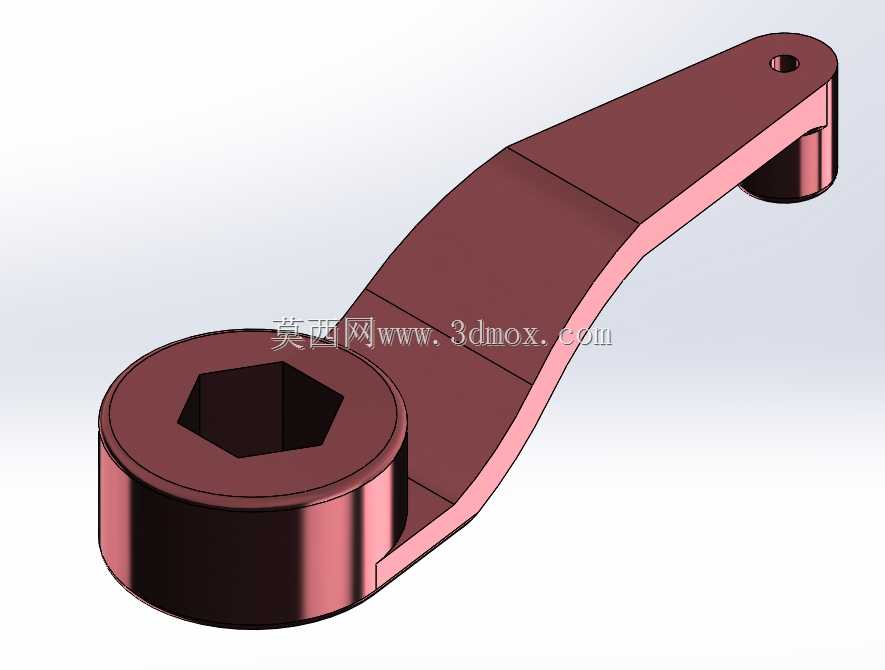

　　该结构件属于小型传动与手动调节机构中常见的弯臂式摇臂，整体由一端的六角驱动孔、中部弯曲承力臂板以及另一端的圆筒铰接座组成。六角孔端用于套入六角轴或六角锁紧件，依靠多边形截面传递扭矩，相比圆孔销接方式，它在周向定位上更直接，装配后不易出现打滑空程，适合需要频繁扳动、角度调节或间歇锁紧的工位。圆筒端保留同轴孔位，可穿入销轴、螺钉或小轴，形成回转支点，使摇臂在拉动、压紧或切换位置时围绕该点摆动。

　　从实际设备用途看，这类弯臂可以出现在夹具压紧机构、手动锁紧装置、轻工设备调节杆、检测工装拨杆以及小型自动化设备的联动部位。其工作过程并不复杂：六角端接受外部转动或定位约束，臂身把力传递到远端铰接点，再由销轴连接其他拉杆、压块或滑块，完成开合、压紧、换向等动作。由于力臂长度明显大于端部回转半径，操作人员在六角端施加较小力矩时，远端即可获得较明确的位移输出，这也是摇臂类零件在手动机构中长期使用的原因。

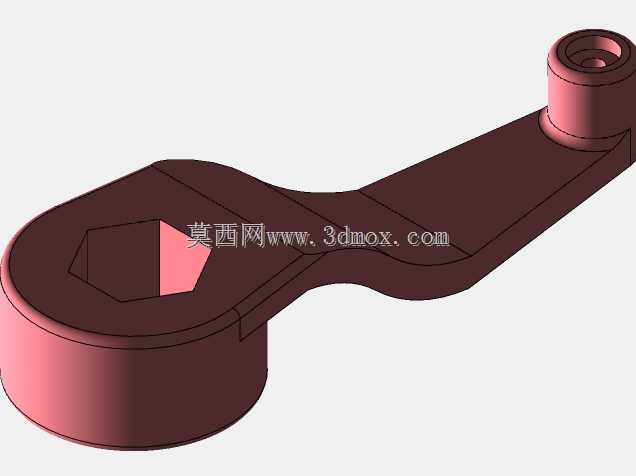

　　外形上，臂板采用平滑弯曲的带状轮廓，而非简单直杆。该造型并非单纯为了外观，而是为了避让相邻零部件。设备内部常存在轴套、螺栓头、壳体侧壁或其他运动件，直臂在摆动过程中容易发生干涉；通过预先设置弯曲段，摇臂可以跨过障碍区域，在有限空间内建立两个连接点之间的传力路径。臂板上下表面保持连续过渡，弯曲区域截面变化平缓，有利于降低应力集中，尤其在反复扳动时，折弯根部与端部交接处更不容易形成疲劳裂纹。

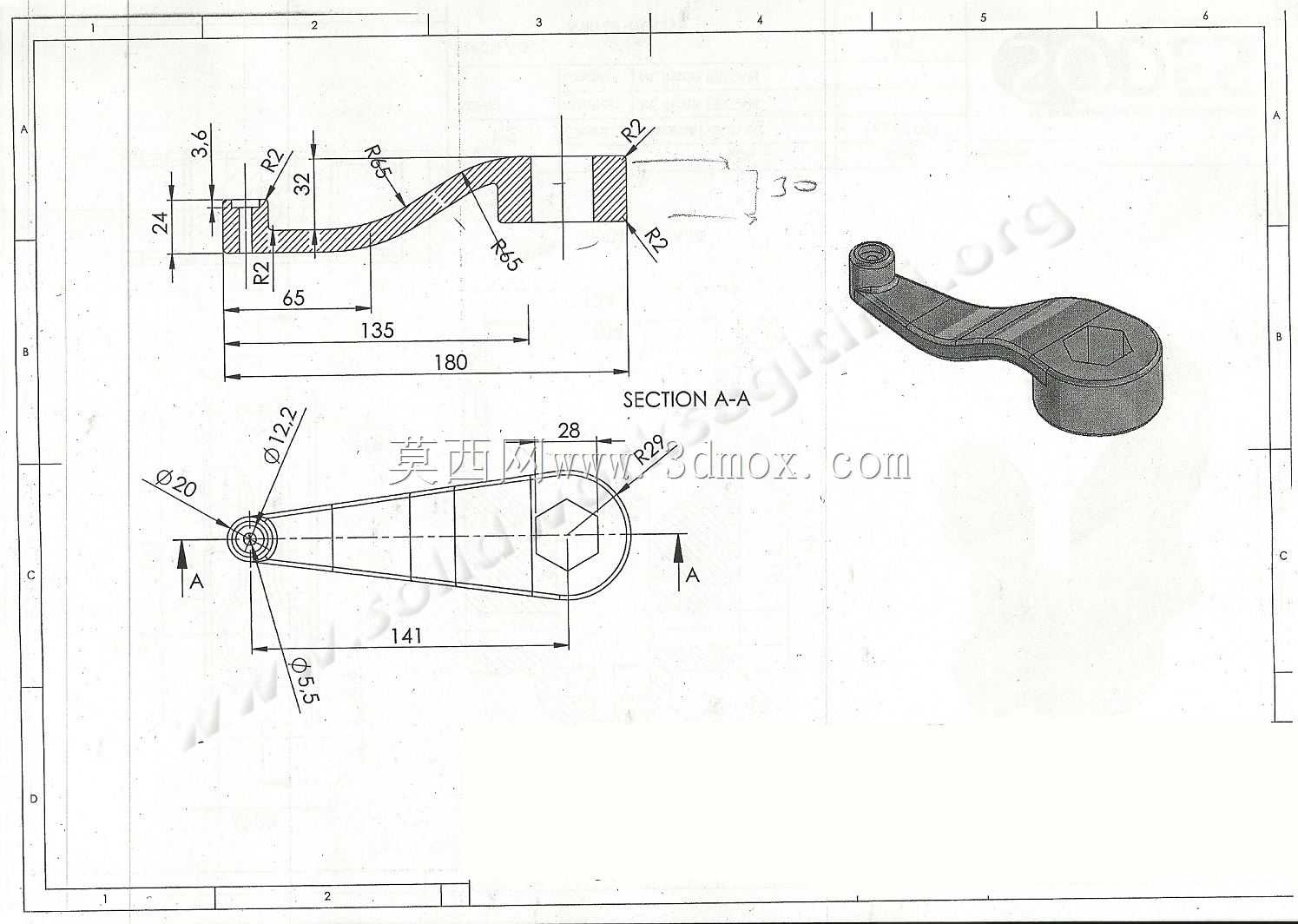

　　尺寸边界方面，建模时需要重点控制三类位置。第一是六角孔的对边尺寸、孔深以及端部圆柱外径，这些尺寸决定它能否与标准六角轴配合，也影响外圈壁厚；若外径过小，多边形孔尖角处会削弱材料，承受扭矩时容易胀裂。第二是远端圆筒的内径、外径和高度，内径与销轴形成配合，外径则决定铰接处的接触面积和支撑刚度，圆筒高度过小会导致销轴侧向支撑不足，摇臂摆动时容易偏摆。第三是两孔中心之间的弧线距离、臂板宽度和厚度，它们共同决定力臂长度与结构强度。

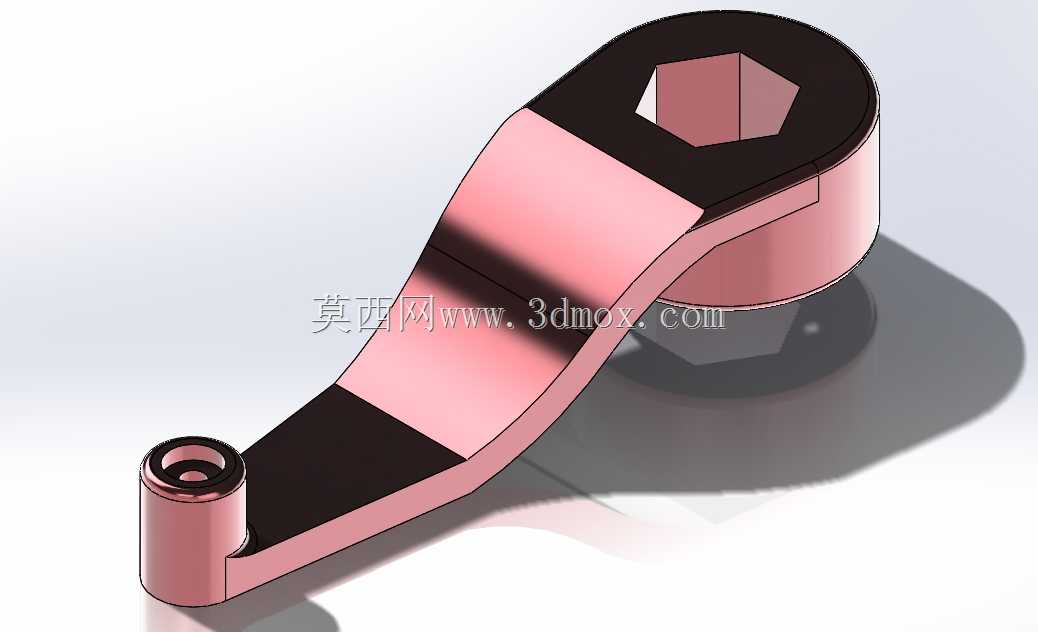

　　设计思路上，该零件适合先搭建骨架曲线，再沿路径生成臂板实体。六角端可通过拉伸多边形轮廓得到基础柱体，远端圆筒按同轴孔关系建立，中间连接区域则依据避让轨迹生成曲面或弯板。圆角处理应放在实体成型后统一检查，尤其是六角孔内角、臂板与圆筒交接处、臂板与大端圆盘交接处，这些位置在受力时都属于敏感区域。若用于金属切削加工，外形轮廓可通过铣削完成，圆筒孔和六角孔需保证轴线方向与装配基准一致；若采用钣金思路制作，则要评估弯曲半径、板厚和展开长度，避免成型后孔位偏移。

　　安装时还需考虑摇臂的运动包络。弯臂在绕远端销轴转动时，六角端外缘、臂板侧面以及大端圆盘下表面都会扫过一定空间，三维布局中不能只检查静止位置是否装配到位，还要核对极限角度下是否与壳体、紧固件或相邻连杆碰撞。六角端若承担手动扳手功能，周边应留出工具进入空间；若与固定六角轴配合，则要保证轴向限位，防止受力后沿轴线窜动。远端铰接孔可根据磨损情况选配衬套，以提高重复摆动寿命。

　　整体来看，该结构把扭矩输入、力臂传递和铰接输出集中在一个连续弯臂上，零件数量少，装配关系清晰。工程应用中，它更适合中等载荷、低速摆动、需要空间避让的调节环节；在高速连续旋转或大冲击载荷场景下，则应进一步加大臂板厚度、提高孔位硬度，并对端部连接方式进行强化。
