立式颗粒自动制袋充填包装设备

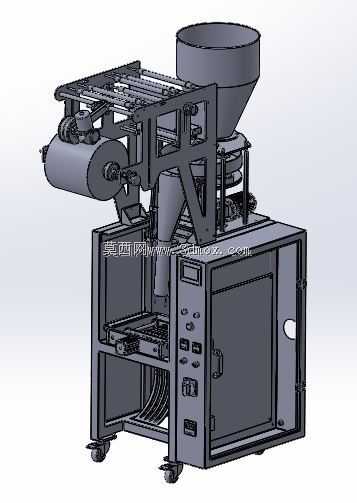

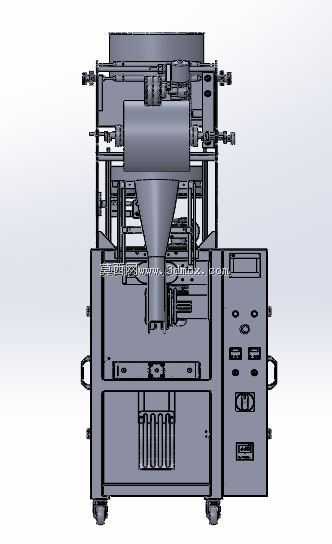

　　该模型呈现的是一台立式连续制袋充填包装设备，整体采用箱型机架加上部计量料斗的布置方式，适用于食品、日化、农资、小五金等行业中颗粒状、短条状或流动性较好物料的自动装袋。设备把薄膜牵引成型、物料计量、充填、封口和成品输出集中在同一立式框架内，适合在中小批量包装线、车间分装工位或后段包装前段作为单机使用。

　　从实际用途看，上部锥斗用于暂存待包装物料，下方连接计量与充填通道，可与量杯式、螺杆式或电子秤式计量单元配合。卷膜机构位于设备侧上方，包装膜经导向辊进入成型器后被折成袋筒，纵封、横封机构依次完成袋形封合，物料在封口节拍中落入袋内。底部区域预留成品输出和电控安装空间，柜门开启后便于检修阀岛、接线端子、驱动器及传动部件。

　　结构设计上，机架以方管和钣金件构成承力框架，底部配置脚轮，兼顾移位和就位调平。上部料斗通过支架与主机连接，充填通道尽量靠近制袋中心线，以减少物料落差造成的袋口污染和夹料问题。膜卷安装轴、张紧辊和牵引辊布置在同一走膜路径上，维护人员可从侧面完成穿膜；操作面板集中在机身正面，按钮、触摸屏和急停位置符合单人操作习惯。

　　建模时需要重点控制几个边界：料斗最低点到成型器入口的距离决定落料顺畅度，过短会影响检修，过长则增加物料飞扬和架桥风险；膜卷直径、导向辊跨度和牵引轮中心距决定可使用包材范围；横封封刀开合行程、袋长牵引距离和充填下落时间必须在节拍上匹配。机身宽度需容纳膜卷和防护门，深度方向要给后部气管、线槽和电机留出维护通道，高度方向则受车间层高、上料方式和料斗容积共同限制。

　　这类设备的选型不能只看外形，还应结合物料堆积密度、粒度、扬尘性、袋宽袋长范围以及包装速度确认计量方式和封口形式。若物料易碎，应降低落料高度并设置缓冲；若粉尘较大，需要预留除尘接口和电气防护；若包材较厚或复合膜热封性能不同，则封刀压力、温度和时间窗口都要调整。该三维结构把走膜、计量、充填、封口和机架关系完整表达，可用于方案评审、干涉检查、维护空间确认和非标包装线布局。
