机制木炭锯屑压棒成型设备结构

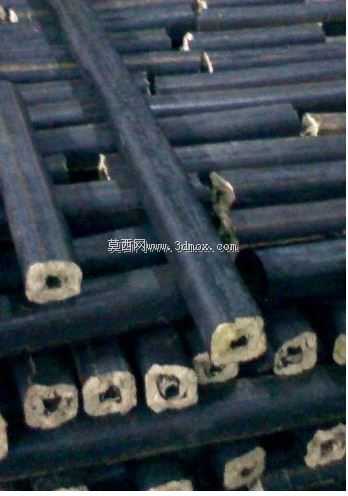

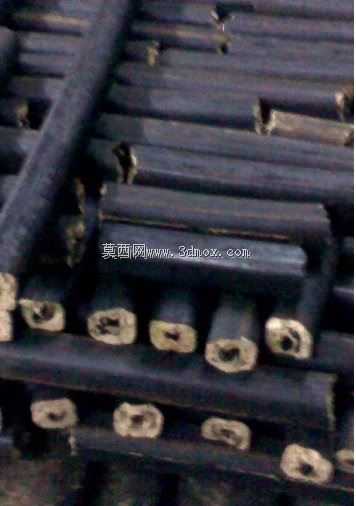

　　这套三维结构面向的是把锯屑、竹屑、稻壳等松散木质纤维压缩成中空棒坯的成型工位。现场布置时，设备通常位于烘干料仓与炭化炉之间，原料经筛分和干燥后进入料斗，由螺旋送料段连续推入压缩筒；在摩擦生热和外加约束共同作用下，木质素软化并把碎料粘结成带中心孔的棒条，后续截断后即可入窑炭化。中空截面不是装饰特征，而是为了让棒坯在炭化过程中内外受热更均匀，减少生芯、开裂和密度不均。

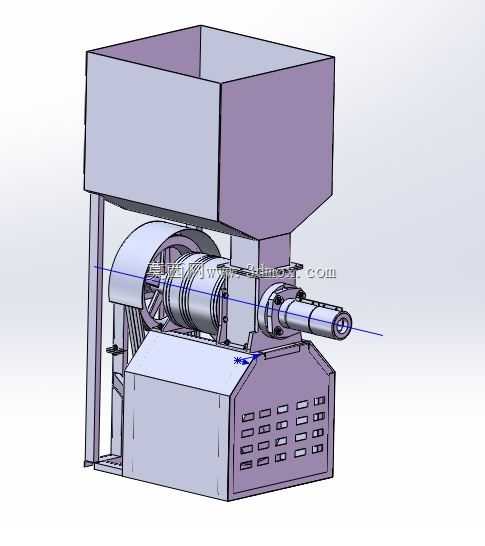

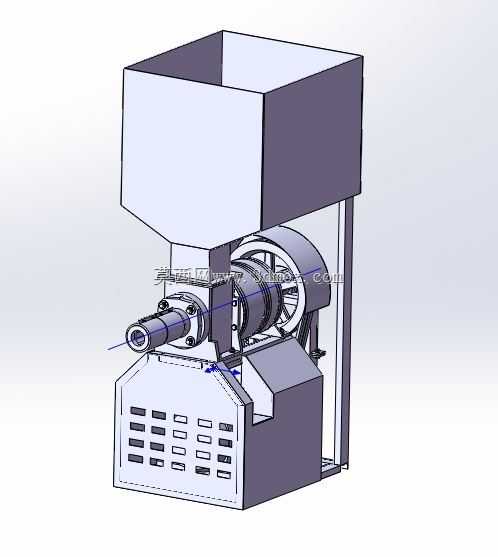

　　从结构角度看，核心受力集中在螺旋推进器、成型套筒和末端成型嘴三处。推进叶片需要按压缩比逐级收窄螺距和槽深，使物料在进入高温区前完成预压；套筒内壁要考虑耐磨衬套更换，因为木屑中夹带的矿砂和金属碎屑会造成明显磨粒磨损；成型嘴孔径、锥角和出料长度直接决定棒坯外径、表面硬度和挤出阻力，设计时通常预留可更换嘴套，便于根据原料含水率和纤维长度调整。模型中对料斗、减速连接段、机座和出料方向的表达，可直接用于校核检修空间和物料流向。

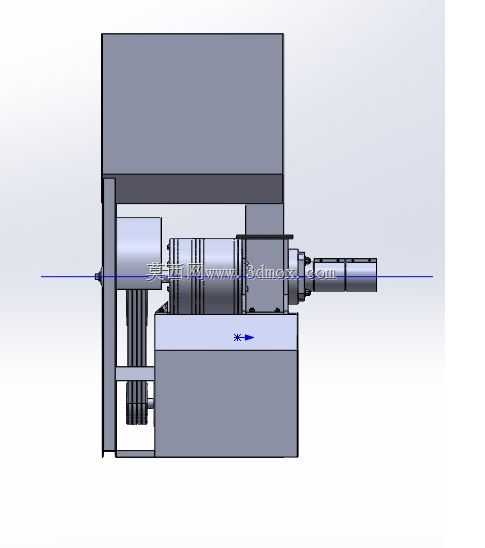

　　安装边界方面，这类设备不宜简单按外形长宽占位。前端要留出清理堵料和更换螺旋的抽芯距离，后端需匹配驱动单元的维护空间；上方接料口要与烘干出料溜管对齐，下方或侧前方要预留棒条输送、截断和收集位置。地脚不能只按静载荷考虑，螺旋挤压会产生周期性轴向反力和振动，机架与基础连接需要有足够刚度，避免套筒中心偏移造成叶片擦壁。若布置在连续产线中，还应在进料段设置除铁和过载保护位置，因为硬杂物进入压缩区会瞬间放大扭矩。

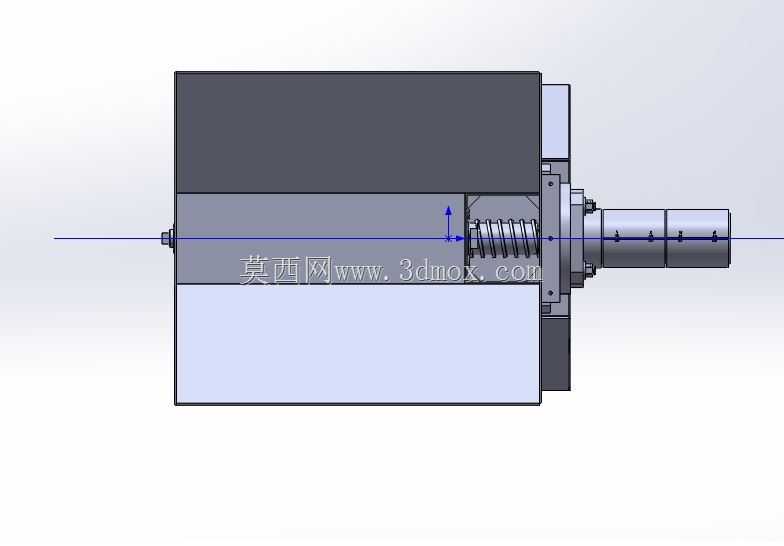

　　建模时最值得细化的是压缩通道的装配关系：螺旋外径与筒体内壁的间隙、衬套定位台阶、成型嘴与筒体的对中面，以及料斗内防架桥结构。这些部位决定了设备是能稳定挤出，还是只停留在外观示意。对于设备选型人员，可借助该模型检查原料路径是否存在死角、轴承座是否远离高温区、易损件拆装是否需要吊装；对于结构设计人员，则可进一步在螺旋叶片曲面、衬套固定方式和冷却或加热区域上做工程细化。整体上，它不是通用输送设备，而是围绕木质纤维连续挤压成型建立的专用机械结构，尺寸链、耐磨件和挤出阻力匹配是落地时必须优先处理的问题。
