立式热收缩膜包装输送一体机结构

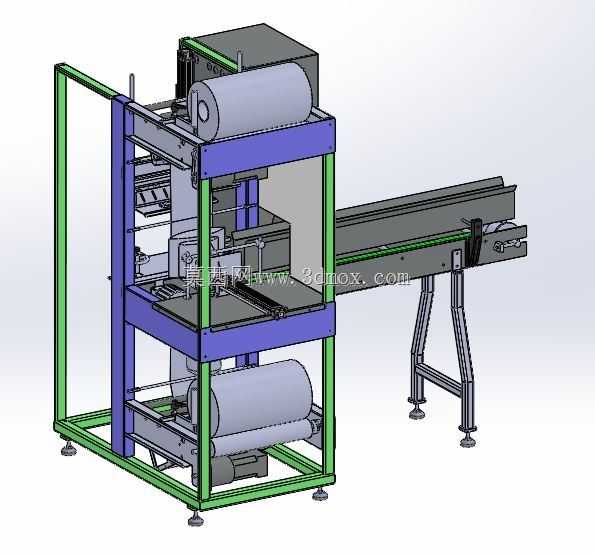

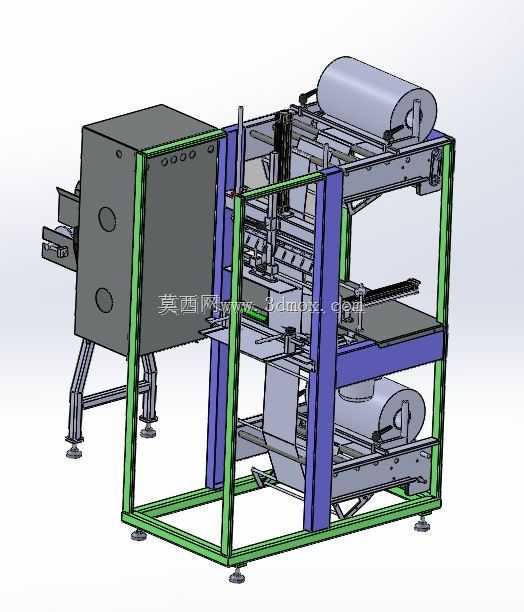

　　这套设备面向箱装、盒装或规则成组产品的外膜热收缩工序，常见于日化、食品、五金配件和小型工业品后段包装线。工件由右侧独立输送段进入，经过立式主机区域完成套膜、封切或包覆后，再送入后续热缩通道，使薄膜紧贴产品表面，起到防尘、防潮、捆扎和提升外观一致性的作用。与单纯卧式封切机构相比，立式布置把上下膜卷、导向辊组和封切执行件集中在同一框架内，便于操作人员从正面穿膜、调整张力和观察包络状态。主机框架采用方管焊接或型材拼装思路，四根立柱承担膜卷重量与封切动作载荷，底部设置可调脚杯，用于补偿地面不平并校正输送面水平。机架内部预留了电气安装板、气动阀岛和传动维护空间，侧面护板可拆，方便检修链条、同步带及限位元件。上下膜卷分别布置在设备上部和下部，

　　膜带经多根导辊展开后形成包覆通道。设计中需要重点控制膜卷中心距、导辊平行度以及制动张力，避免薄膜跑偏、褶皱或拉伸过度。封切机构位于产品通过路径附近，通常配合压膜架、切刀和热封元件完成定长送膜与封口；输送段则需保证节拍同步，产品间距稳定，否则容易出现切膜位置偏移或连包现象。右侧输送台采用独立支腿结构，支腿下端同样配置可调脚垫，输送带面与主机入口保持同一高度。该段不仅承担进料定位，也可作为与前段装箱、称重或贴标设备衔接的界面。支腿跨距和梁高经过刚度考虑，可减少长距离输送时的颤动；侧边留有安装传感器、导向栏和挡停机构的位置，便于按产品尺寸调整通道宽度。从安装边界看，设备长度主要由主机厚度、输送台长度及维护侧距决定，

　　宽度集中在机架外轮廓与膜卷装卸空间，高度则受上膜卷直径、顶部护罩和人员操作高度影响。现场布置时，后侧应预留穿膜和检修空间，前侧需留出触摸屏或按钮盒操作位置，左右两侧要保证产品输送连线顺畅。结构建模时，输送梁、支腿、封切架、膜卷座和导向辊均按实际装配关系拆分，能够直观检查膜路走向、刀具开合行程、产品通过净高以及易干涉部位。对设备选型人员而言，该模型可用于评估最大包装尺寸、线体对接高度、膜卷容量和机架占地；对结构设计人员而言，则可进一步细化封切压力、输送同步方式、张紧调节结构和安全防护位置，使方案在落地前完成较充分的空间校核。
