层叠式伸缩通道导向限位工装结构

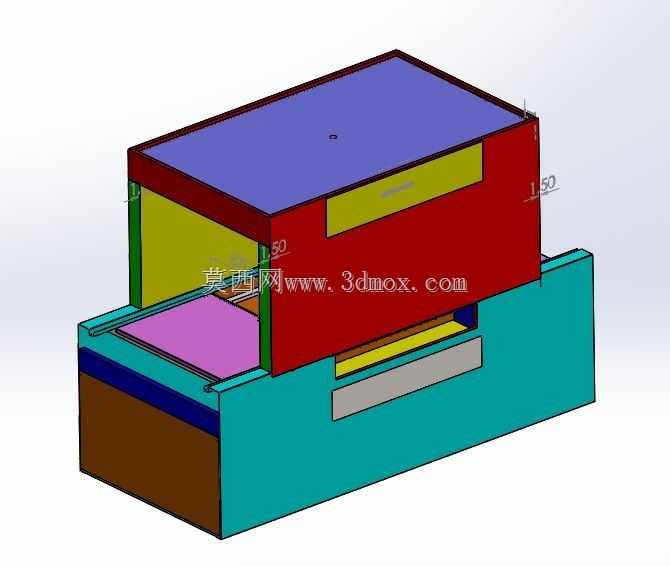

　　该结构以两层箱体相互套合为基本形态，下层基座承担固定与承托作用，上层活动体沿基座两侧导向边做直线伸缩。从三维形态看，基座采用开口槽式布局，侧壁上沿形成连续导向面，活动体底部两侧对应设置搭接边，运动时由两侧边同时约束横向窜动与竖直抬起，整体导向关系清晰，适合在行程不长但对通道封闭性有要求的工位中使用。上层活动体顶板保留安装孔位，可用于固定限位块、感应支架或外部连接板；前侧下部预留长条形开口，既减轻活动体自重，也可作为观察口、排屑口或与其他输送面衔接的避让空间。基座前侧设置横向嵌板区域，能够安装耐磨条、挡板或标识板，具体可按现场维护需求调整。这类伸缩通道常见于设备检修口、物料过渡段、机器人作业区间隔离以及窄空间防护场合。

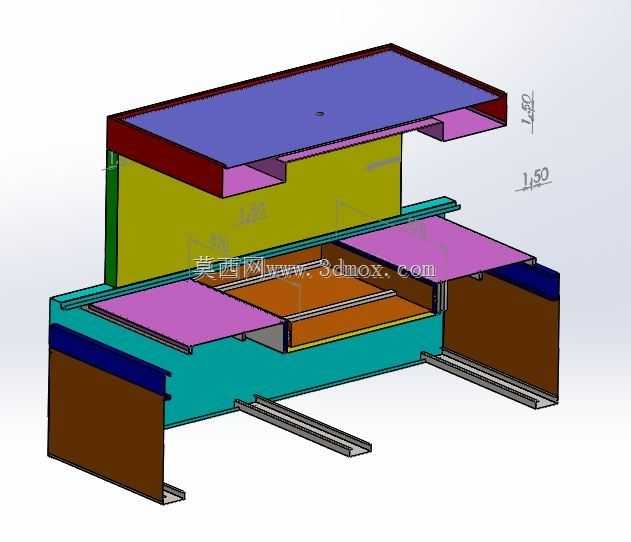

　　其核心价值不在于复杂传动，而在于用简单的套叠关系形成可变化长度的封闭通道：缩回时减少占地，伸出时覆盖危险区或物料落差区。若用于人工操作工位，可在活动体与基座之间增加缓冲垫与机械限位，避免伸出到位时刚性撞击；若用于自动线，则可在基座侧面加装传感器检测伸缩位置，将通道状态纳入设备联锁逻辑。尺寸边界方面，下层基座决定整机占地轮廓，上层活动体宽度必须小于基座内腔净宽，并预留合理滑动间隙；高度方向需同时核算活动体顶板、侧壁、搭接边与基座导向边的叠合关系，防止完全缩回后出现局部顶死。图中标注的1.50可理解为关键配合边距或板厚参考，实际建模时应将其转化为导向面宽度、焊接边或折弯余量，而不是孤立尺寸。结构选材上，基座可采用钢板折弯或型钢焊接，

　　活动体优先使用薄板折弯件以降低移动惯量；导向接触面若频次较高，应增设不锈钢耐磨条或非金属导轨，避免长期滑动后涂层脱落、板面拉伤。对于需要频繁伸缩的工况，还可在活动体顶部或后侧连接气缸、电动推杆，但驱动件中心线应尽量与通道重心重合，减少偏载造成的卡滞。建模时应重点表达内腔净空、伸缩行程、导向搭接长度和安装基准面。基座底面建议设定为统一安装面，所有孔位、支撑脚或连接法兰均从该面标注；活动体则以两侧搭接边下表面为运动基准，保证装配后滑动顺畅。整体结构没有复杂曲面，适合通过钣金折弯、焊接和机加工组合实现，设计重点集中在公差分配、维护便利性和现场边界适配。
