移动式杯型包覆包装设备结构

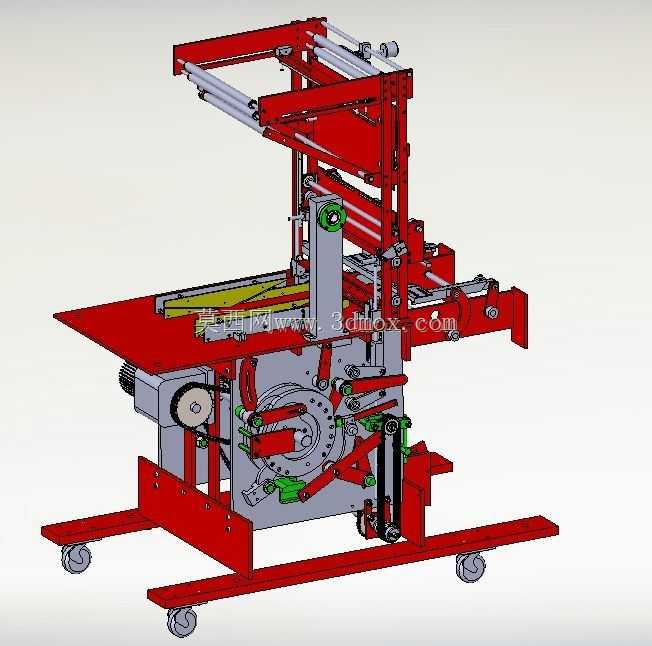

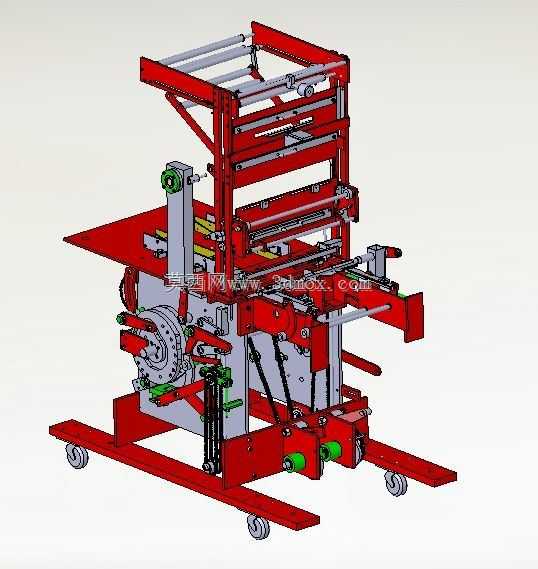

　　该设备面向小件杯状、筒状或带凸缘产品的外膜包覆与套袋工序，常见于日用品、小五金、食品辅件、电子配件等需要单件防尘包装的产线末端。整机采用移动式钢制机架，底部配置四个脚轮，便于在车间内根据工位变化快速移位；机架主体以方管和板材焊接成型，红色外露框架既承担安装基准，也形成防护边界，中部回转工作区集中布置传动、夹持、折膜和推送组件。设备上部设置横向导辊与张紧杆，用于承托包装膜卷并引导膜材向下进入包覆区域；导辊位置可调，能够适应不同宽度膜材，张紧结构则保证膜面在牵引过程中保持平直，避免褶皱和偏移。中部转盘与多组连杆、摆臂组成执行核心，转盘上的夹持件随主轴回转，在不同工位完成接料、膜材包裹、侧边折叠和成品推出动作。绿色铰接块、

　　连杆和限位件构成可调传动链，设计时需要重点核对各铰点行程、死点位置和干涉区域，使执行件在高速循环中仍具有稳定的开合时序。侧面电机经带轮或链轮减速后驱动主轴，传动路线紧凑，维护点外露，方便检查皮带张紧度和紧固件状态。工作台面采用平板结构，为人工放料或上游连线提供承载面；台面下方保留电机、传动轴和凸轮组件的安装空间，后侧伸出支架用于安装导向、检测或附属执行元件。从安装边界看，设备长宽高方向均需预留操作与维护空间，前方用于上下料，侧面需留出电机检修和膜卷更换位置，上方应保证膜卷吊装或穿膜操作不受厂房管线干涉。脚轮仅适合短距离移位，长期运行时建议配合地脚支撑或锁紧装置，以降低回转机构产生的振动。该结构的建模重点在于机架基准、转盘分度、连杆运动包络和膜材路径协同，适合用于包装设备方案评审、机构运动验证、非标改型设计以及装配工艺梳理。
