ESP与XPS保温板材自动包装设备

　　该设备面向ESP、XPS发泡保温板材生产后段的包装工序，主要用于将切割完成、堆叠成垛的板材进行规整、托举、套膜或包覆前的定位输送。在保温材料生产线中，板材经过熟化、裁切、铣边后表面松散、边角易损，人工搬运包装不仅效率低，还容易造成板面压痕和边角破损；该结构通过多层框架与辊道配合，可在不额外增加占地面积的情况下完成垛料暂存、分层整理和包装进给，适合连续化板材车间使用。设备主体采用方管焊接框架，四根主立柱承担上部横移机构和升降机构的载荷，横梁之间布置斜撑与连接梁，以减小长行程运动时的框架晃动。下层为辊筒输送通道，辊面高度需与车间主线出料端保持一致，便于成垛板材直接进入工位；中部设置承托与整理机构，可对垛料侧面进行靠齐，

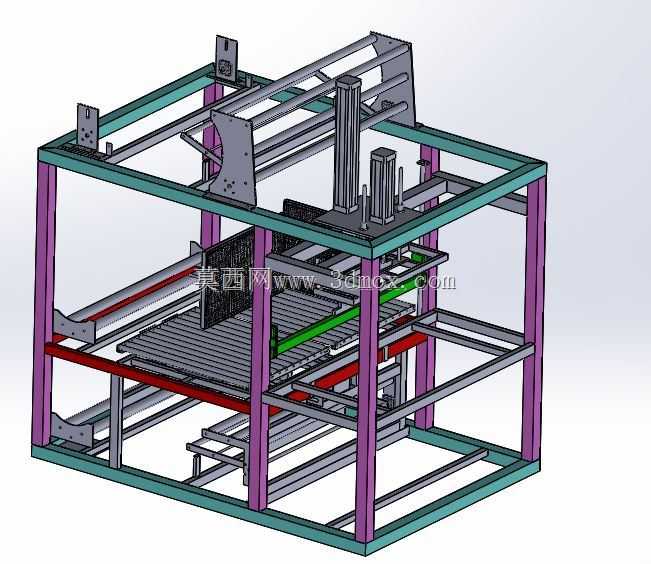

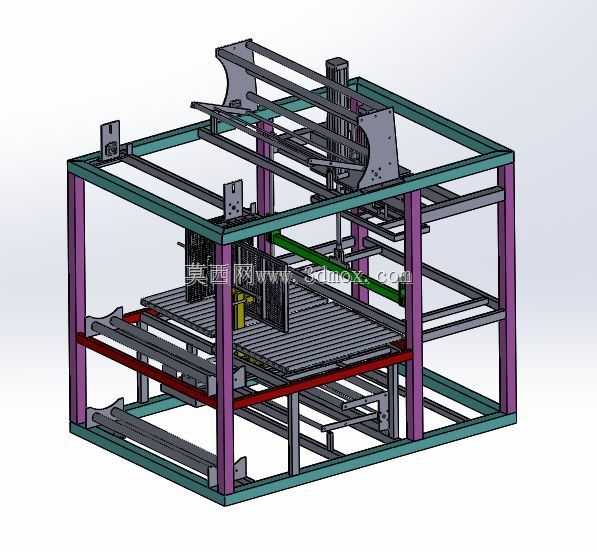

　　避免包装前板材错位；上部为龙门式移动架，带导向轮和升降执行件，用于抓取、提升或压持垛料。从安装边界看，设备长宽方向需预留板材垛料通过尺寸，高度方向要考虑上部机构提升后的最高点以及厂房净高、行车通行空间；侧面应留出维护通道，用于检修导轨、传动件和气动元件。设计上优先保证刚性与维护性：主框架选用标准矩形管，减少复杂曲面件；导轨安装面设置可调垫板，补偿焊接变形；输送辊道分段布置，单根辊筒可拆换；电气和管路沿立柱内侧走线，避免被板材剐蹭。整机没有采用封闭外罩，更适合车间内与前道切割、后道热缩或缠膜设备联机，通过信号联锁实现自动进板、定位、包装和出料。结构建模完整呈现了机架层级、运动部件相对位置和输送方向，可作为保温板包装线方案评审、机架强度校核、行程干涉检查以及非标改型设计的参考。
