V6双涡轮发动机结构总成

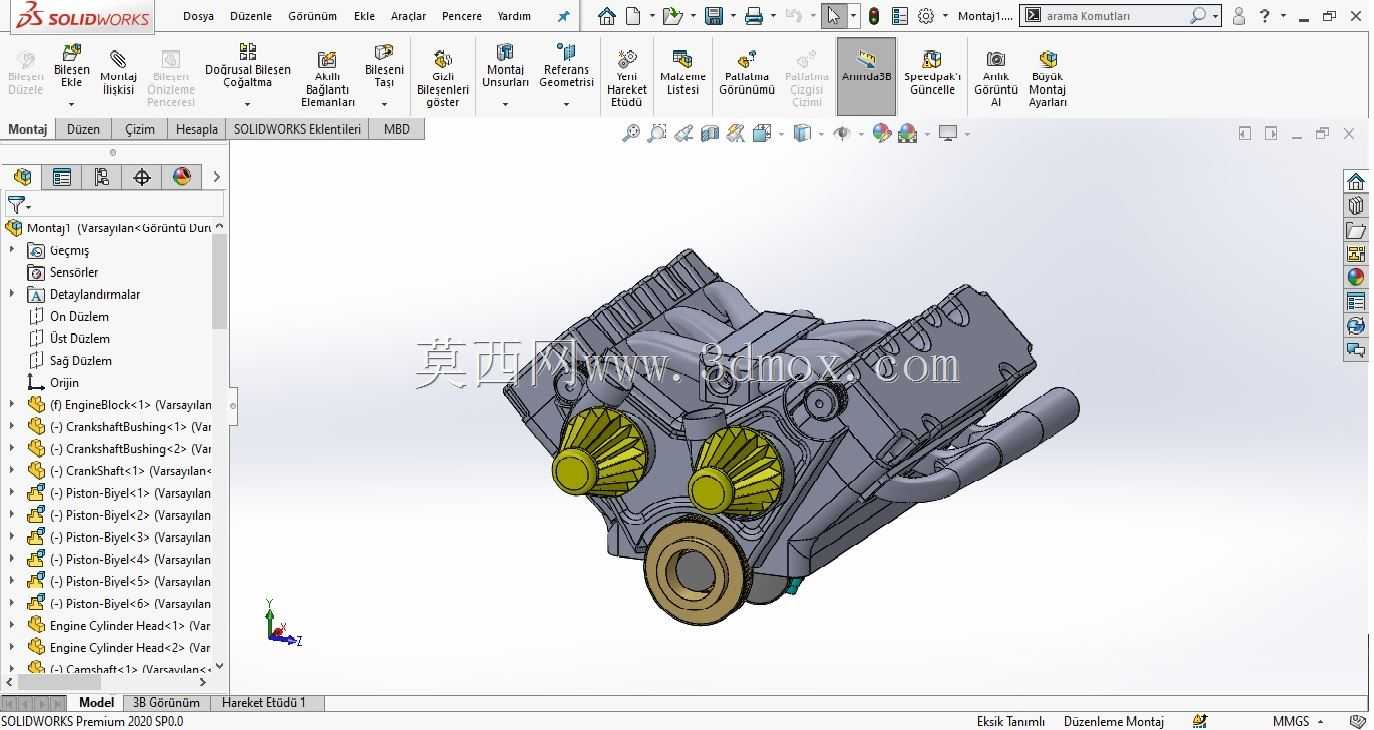

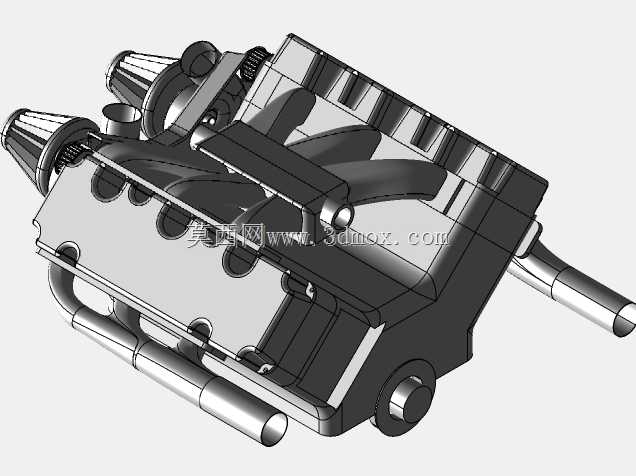

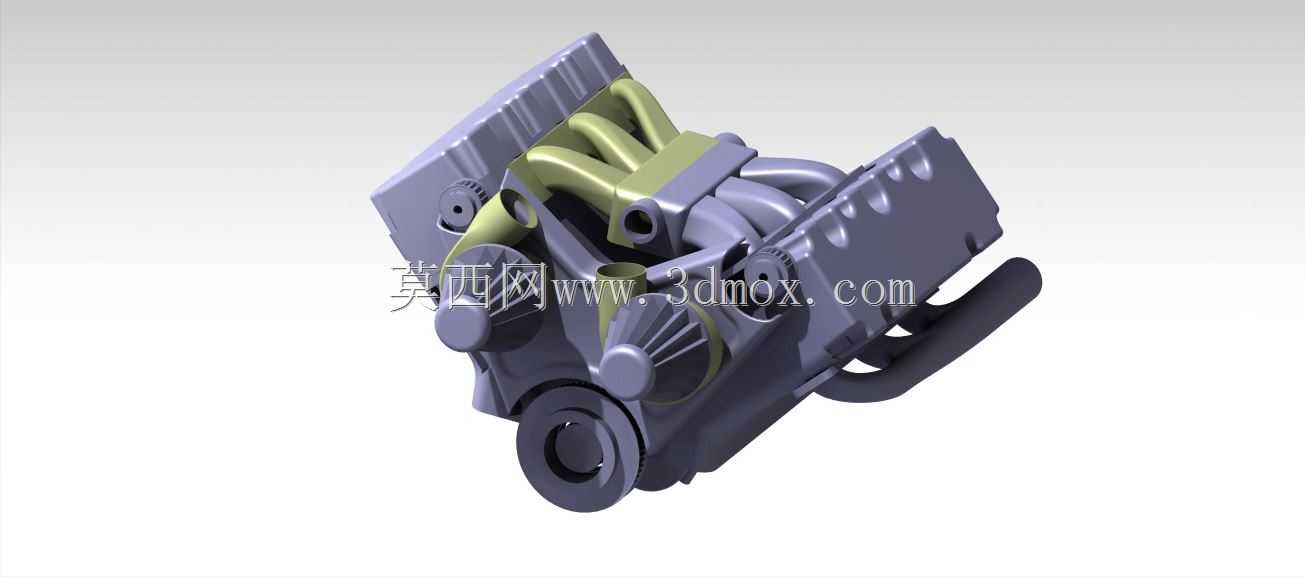

　　这套V6双涡轮发动机结构总成，核心面向乘用车辆动力舱前置或中置布局的结构匹配场景，也可作为动力性能改装、整车总布置校核、发动机拆装教学的三维参照载体。模型完整还原了V型六缸机体的缸体、缸盖、双侧排气歧管、涡轮组件、管路及外围附件的相对装配关系，能够直观呈现双涡轮增压机型的进排气走向与部件堆叠逻辑。

　　从实际用途看，双涡轮配置的核心作用是利用排气能量驱动压气机，提升进气充量密度，在较小排量基础上获得更高的扭矩与功率输出，同时改善高转速区间的动力响应。V型6缸的夹角布局让整机在横向宽度、纵向长度与高度之间取得平衡，相比直列六缸更易控制前舱纵向占用，相比V8机型又能减少重量与摩擦损耗，适合兼顾平顺性与动力性的整车平台。

　　设计思路上，模型首先确立了V型缸体的主基准轴线，两侧缸盖围绕曲轴中心呈对称夹角布置，排气歧管从各缸排气口引出后分别汇入对应涡轮壳，缩短排气路径以降低脉冲干涉。涡轮组件布置在缸体外侧靠近排气侧的位置，既缩短高温排气段长度，也为进气中冷管路、机油冷却管路留出走向空间。缸体上部的气门室罩、侧面的附件安装面、下部的曲轴带轮及油底壳轮廓均按装配层级构建，各部件之间保留了真实的螺栓连接面、定位凸台与避让间隙。

　　外形尺寸与安装边界方面，V6机体的宽度主要由缸体夹角与两侧涡轮、歧管的外伸量决定，长度集中在曲轴前后端的带轮、飞轮壳区域，高度则受进气歧管、涡轮执行器及上部罩盖限制。在整车匹配中，需要重点校核涡轮与前纵梁、防火墙、转向机及悬架塔顶的间隙，同时预留排气隔热罩、散热风道和维修操作空间。模型呈现的安装面位置、管路接口朝向和附件外轮廓，可直接用于动力舱硬点校核、运动干涉检查以及周边支架的初步设计，帮助结构工程师在方案阶段识别装配冲突，减少后续物理样机的反复修改。
