四缸发动机排气歧管结构设计

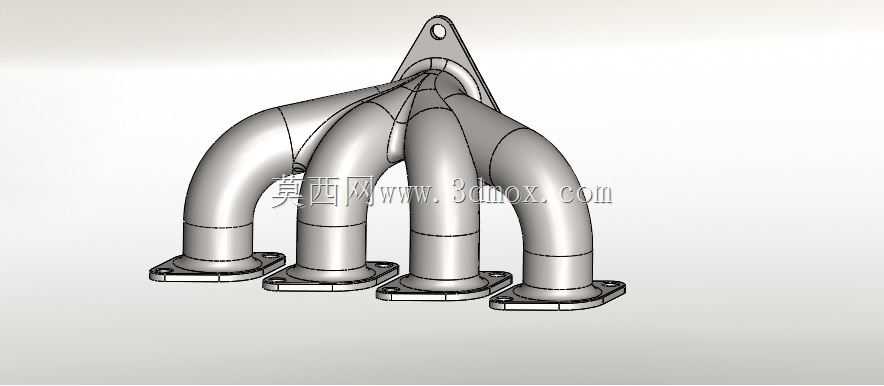

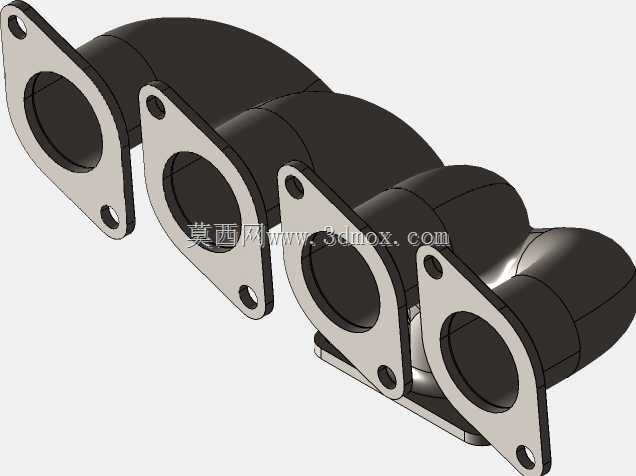

　　该模型呈现的是一款四缸发动机用排气歧管，整体采用四合一汇流结构，四个独立进气支管从缸盖侧法兰出发，经平滑弯曲后汇入顶部公共排气腔，再通过上端三角安装座与下游排气系统连接。歧管主体为等径弯管，支管走向按缸序依次排布，弯曲半径经过控制，可在有限发动机舱空间内避让周边缸体、线束及隔热部件，同时保证各缸排气路径长度差异处于可接受范围，降低排气干涉。下端四个矩形法兰分别对应发动机缸盖排气口，法兰面带有螺栓孔位，用于与缸盖贴合密封；上端三角支架设置安装孔，承担歧管固定与定位作用，安装边界需匹配缸盖排气口间距、法兰螺栓分布圆及周边悬置空间。从功能上看，排气歧管负责将各缸燃烧后的高温废气汇集并导出，管路内壁光顺可减少排气阻力，

　　支管汇流角度的设计有助于利用排气脉冲提升扫气效率。实际应用中，这类歧管常见于小排量直列四缸内燃机，配套乘用车、小型工程机械或通用动力设备；在涡轮增压机型中，其出口端可对接涡轮机壳体，自然吸气机型则连接三元催化器或消声前管。建模时需重点处理弯管相贯处的圆滑过渡，避免局部截面突变造成气流紊乱；法兰与支管连接处应保留足够焊接或铸造圆角，以缓解热应力集中。由于工作环境长期承受高温及冷热交变，结构设计还需兼顾壁厚均匀性，薄壁区域可降低热容量、加快响应，厚壁区域则保证安装强度。整体外形尺寸由缸心距决定，支管外轮廓不得超出发动机包络，上端固定点需与整车悬置协同校核，防止热膨胀后产生附加装配应力。
