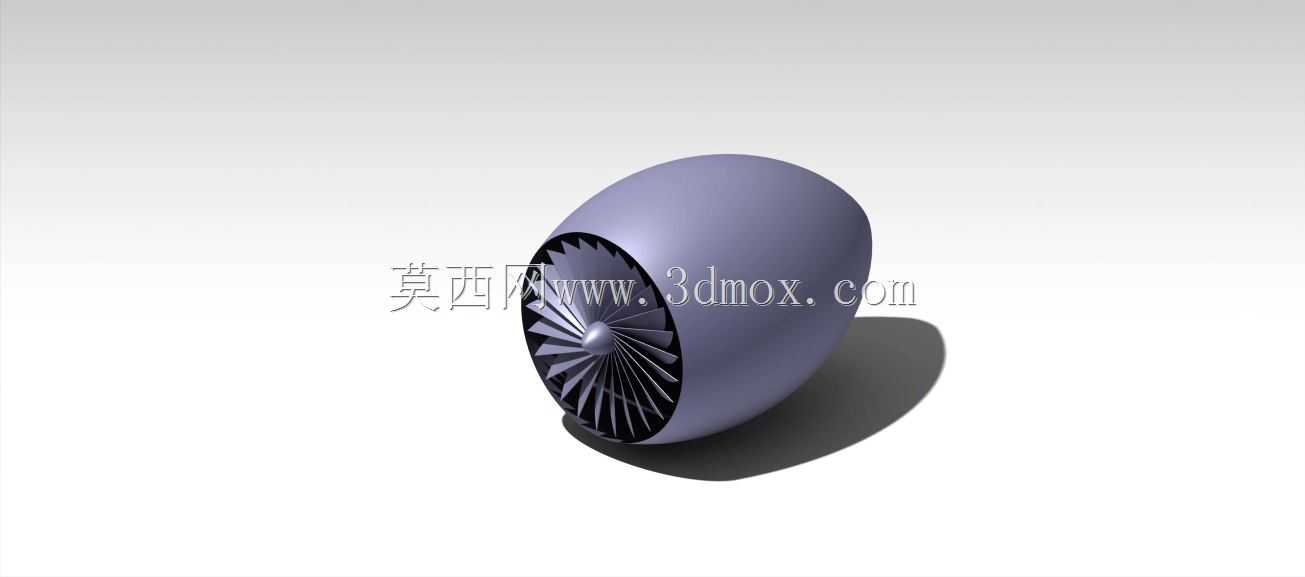

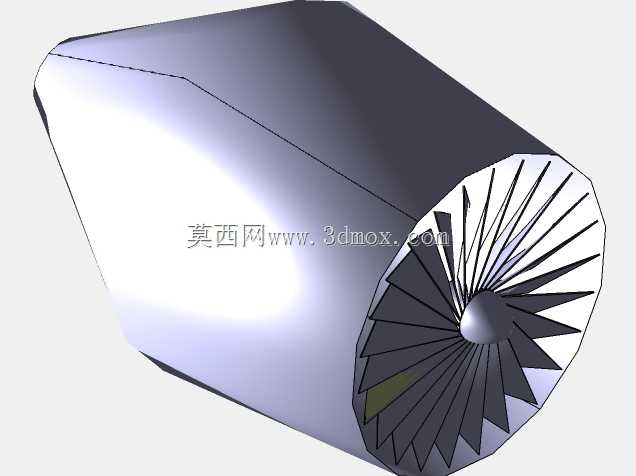

航空涡扇发动机前端风扇结构设计

　　这套三维结构聚焦于涡扇发动机进气端的核心功能段，把整流罩、一级风扇转子与流道约束关系完整呈现，可直接用于航空动力原理教学、短舱匹配校核与初始方案论证。实际工程中，该段直接决定进气总压恢复系数与风扇做功效率，整流罩的椭球曲面并非单纯追求外观，而是按照巡航工况下的进气迎角范围修型，让来流在不同飞行姿态下都能均匀汇入叶栅通道，避免局部气流分离引发喘振。叶片采用宽弦掠形布局，叶根与轮盘的榫接位置预留了装配倒角与应力释放槽，建模时已还原叶身从根到尖的扭角变化规律，既符合亚音速进气的增压需求，也能在高转速下把离心载荷平顺传递到轮盘。从安装边界看，整流罩最大外径需与短舱内壁保持均匀的径向间隙，该间隙既要容纳热态下的部件膨胀差，

　　也要避免叶尖与机匣发生碰磨；转子后端面的安装边可对接低压压气机轴段，螺栓孔分布遵循圆周对称原则，保证高速旋转时的动平衡精度。设计过程中没有孤立处理单个零件，而是把进气锥、叶片、轮盘作为一个气动-结构耦合单元考量：进气锥的长度会影响来流加速比，叶片数量需兼顾单级增压比与叶栅堵塞效应，轮盘腹板厚度则要在减重与离心承载之间取平衡。模型还体现了流道的连续过渡特征，从整流罩前缘到叶片尾缘，内壁型面没有突变台阶，能减少附面层增厚带来的效率损失。对于结构设计人员而言，可在此基础上细化叶片内部的阻尼结构、轮盘的冷却通路，或是调整整流罩的分层装配形式；对于选型人员，该结构可直观对比不同掠角叶片、不同长径比进气锥对动力段尺寸的影响，为短舱集成、安装节布置提供明确的空间参照。
