立式带铰孔支撑座机械结构练习件

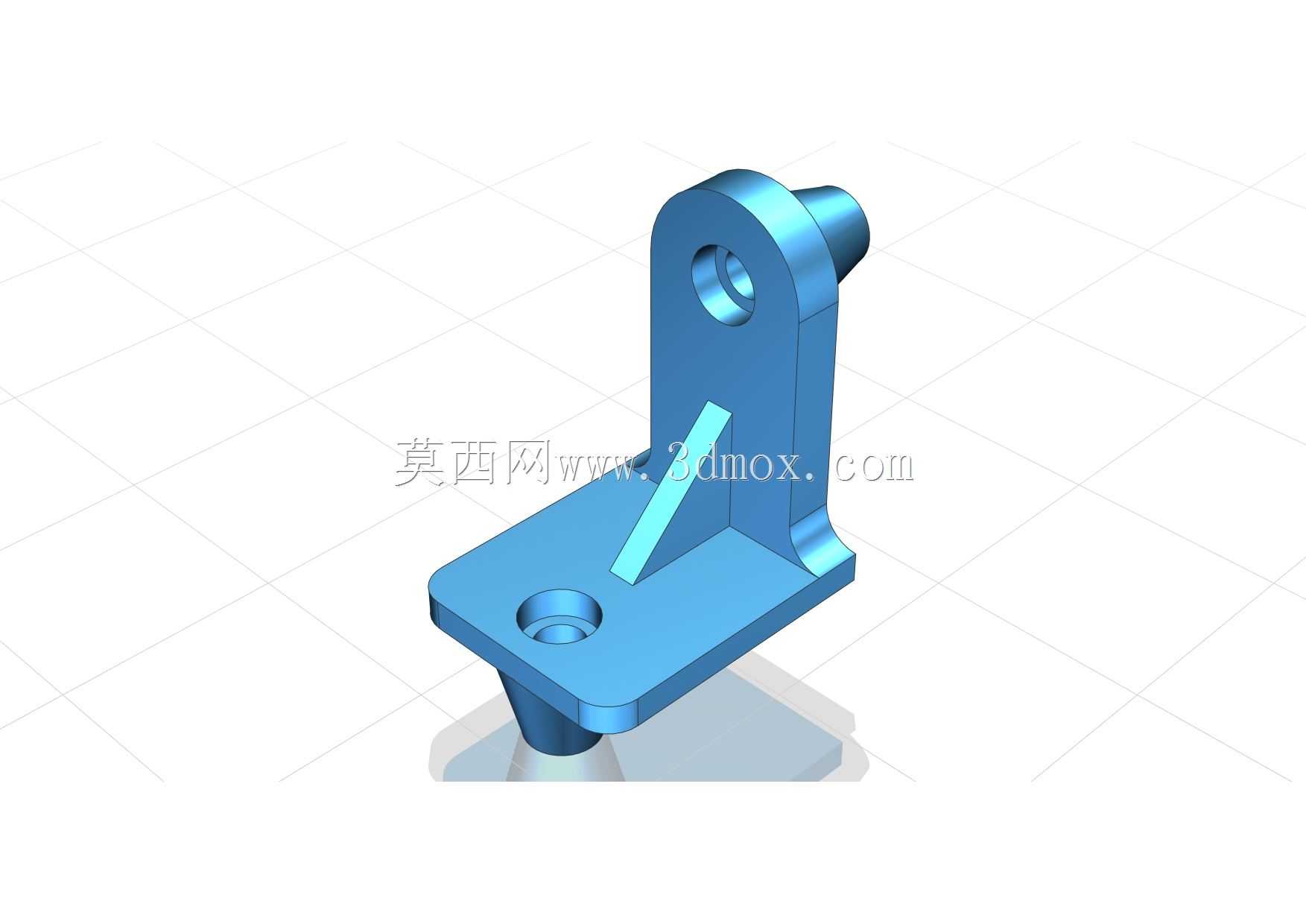

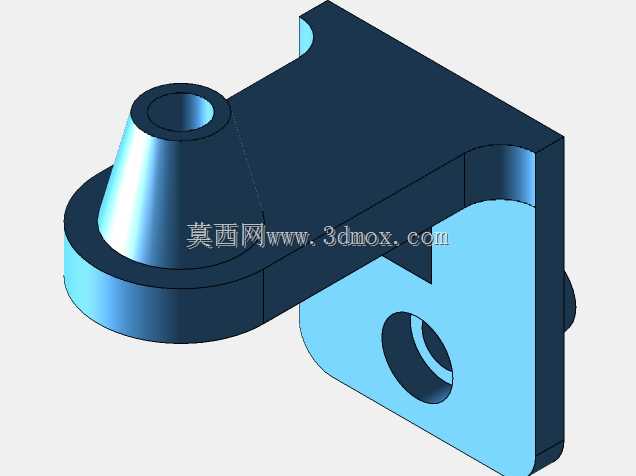

　　这个零件属于典型的小型立式支撑类构件，整体由底部安装平板、竖向支撑板、侧向圆柱凸台、斜向加强筋以及底部伸出轴段组成，常用于机械基础建模、装配约束训练和简单支座类结构讲解。零件的核心作用是在设备或工装中提供一个具有确定高度和方向的铰接支点，使外部连杆、摇臂或小轴能够绕孔轴线转动，同时通过底板把载荷传递到安装基面。

　　从结构布置看，底板承担安装与定位功能，板上开设沉孔，便于螺钉从上方装入并将螺钉头埋入板厚内，避免装配后凸出干涉。底板轮廓采用圆角过渡，既减少尖角处的应力集中，也便于实际加工时去毛刺。竖向支撑板从底板一侧向上延伸，板顶加工出同轴圆孔，孔的轴线与底板平面保持平行，适合作为销轴或铰接螺栓的穿过位置。支撑板外侧延伸出圆柱凸台，可增加孔壁有效接触长度，提高铰接部位的支承刚度，减少轴在受力时的偏摆。

　　斜向加强筋连接底板与立板，是该零件受力路径中的关键部分。当立板孔位承受径向载荷时，力会由立板向筋板传递，再分散到底板安装区域。若缺少加强筋，立板与底板交接处容易形成弯曲薄弱区，在反复载荷下出现张开变形。筋板采用三角形布置，方向正对主要受力面，能够在不明显增加整体重量的情况下提高抗弯能力。底部伸出的圆柱轴段可作为定位或插入配合部位，用于与下方基座、衬套或孔位形成预定位，使装配时更容易保证支撑座的位置。

　　在实际应用中，这类支撑座常见于教学工装、简易连杆机构、检测夹具或小型自动化设备的铰接位置。设计时需要重点关注孔轴线到底板安装面的高度，因为该尺寸直接决定铰接点中心高；同时要核对底板孔距、板宽、立板厚度以及凸台外径，避免与周边连杆、螺母或工具空间发生冲突。孔位与底部轴段之间还应保证合理的位置关系，若两者承担定位功能，则需要在建模中明确同轴、平行或垂直约束。

　　建模过程适合采用实体拉伸建立底板和立板基本体量，再通过凸台拉伸、孔命令、圆角和倒角完善细节。沉孔、通孔和加强筋应分开建立特征，便于后期修改板厚、孔高或筋板位置。外形尺寸方面，零件边界主要由底板长宽、立板高度、凸台伸出长度和底部轴段直径决定；安装边界则集中在底板沉孔分布范围以及上方铰接孔的运动包络区域。装配时需预留销轴装入空间，并在凸台外侧考虑挡圈、垫片或螺母的操作位置。

　　该结构虽然不复杂，但覆盖了支座类零件常见的安装面、支承孔、加强筋和定位轴等要素，能够帮助建模者理解特征顺序、受力传递和装配干涉之间的关系。
