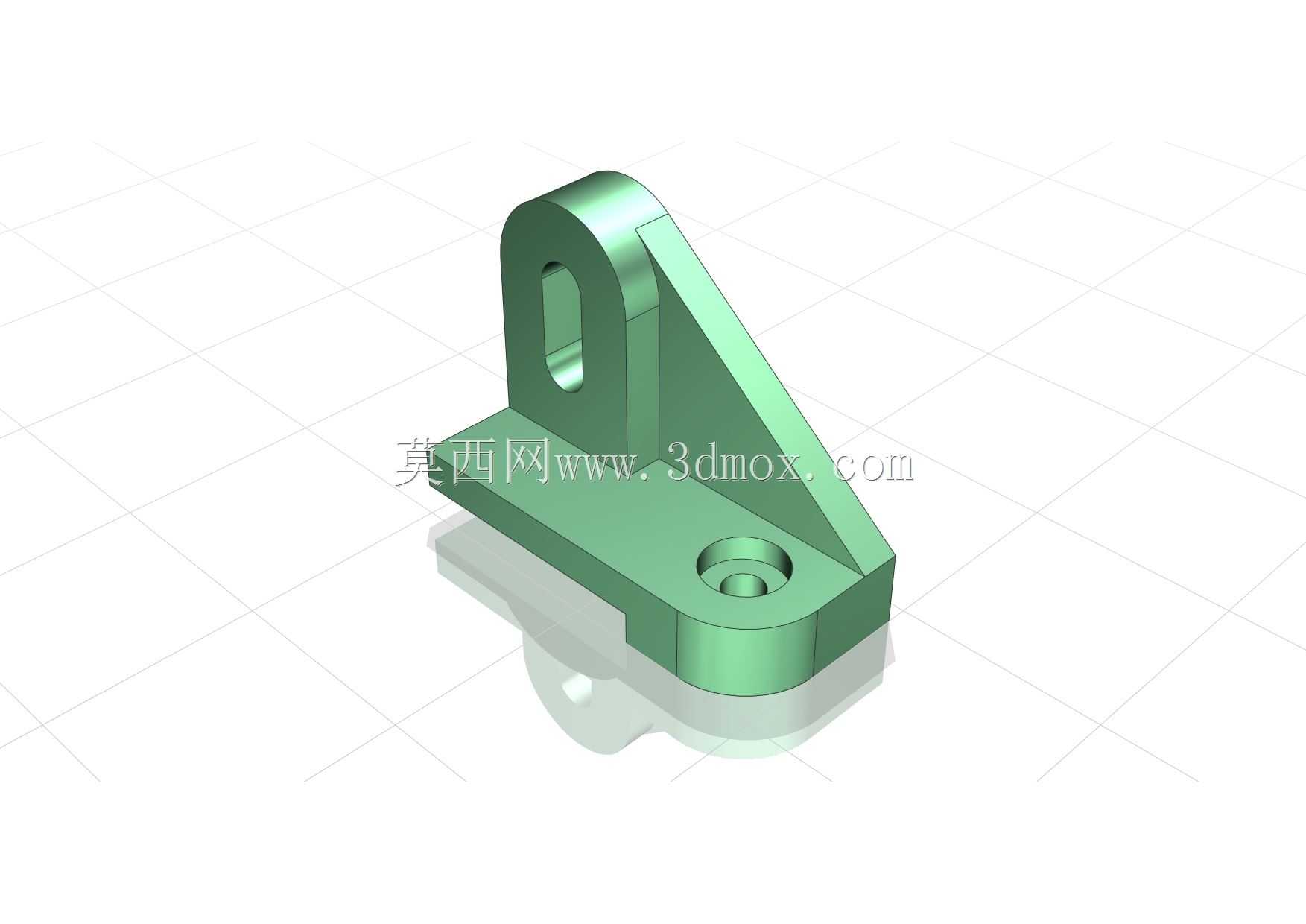

该铰接支座类零件多用于轻工输送线侧边张紧摆臂、小型工装夹具翻转定位模块以及桌面级自动化设备的连杆支撑点位,承担摆杆回转支承与工位限位的双重作用,零件底部为平整安装基面,可直接贴合设备铝型材台面或焊接机架的安装平面,基座上预留的沉头孔可容纳内六角紧固件头部,锁紧后螺钉端面不凸出支撑面,避免周边运动构件发生刮擦干涉。
从受力路径拆解结构设计逻辑:支座立板开设长圆形铰接通孔,该孔用于穿装铰接销轴,连接外部摆臂或连杆,长圆孔的设置可在装配阶段小幅调整销轴中心高度,补偿机架焊接或型材拼装带来的位置累计误差,降低现场配作修配的工作量;立板与水平基座之间布置三角形斜向加强肋,肋板两侧与立板、基座圆滑过渡,将铰接点承受的径向载荷直接分流传递至底部安装面,避免立板在反复摆动载荷下出现根部弯折疲劳,在控制整体壁厚、减轻零件自重的前提下,大幅提升支座的侧向抗弯刚度。

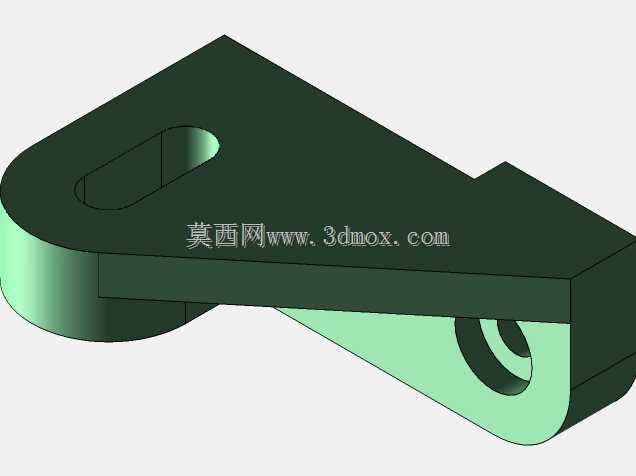

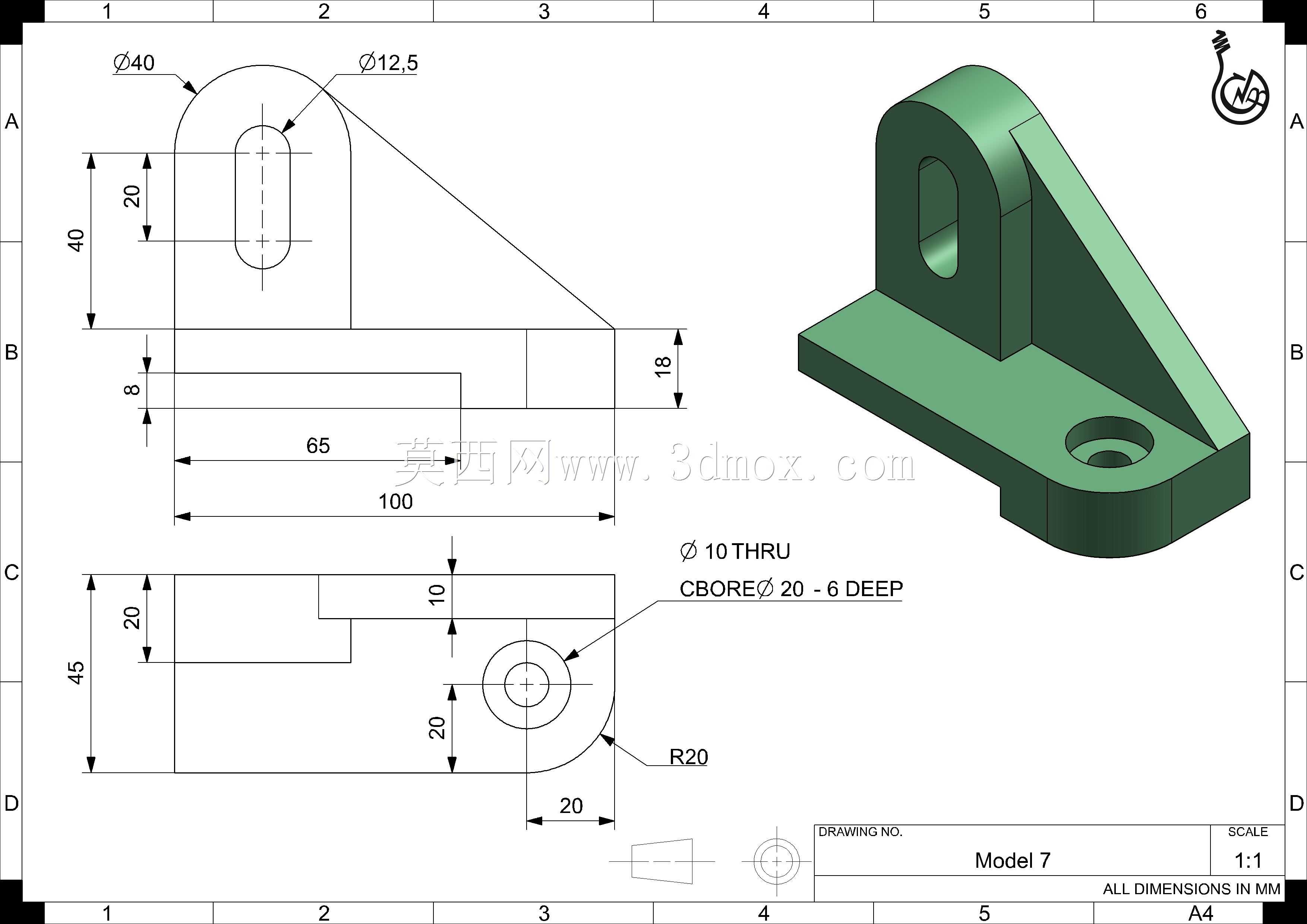

建模过程中需优先锁定安装边界尺寸:基座底面为装配基准,所有孔位、铰接中心的高度尺寸均从该基准出发标注,避免多基准转换带来的尺寸链偏差;铰接孔的内径需匹配常用标准销轴的公差区间,孔口预留倒角,既方便销轴穿装,也可去除锐边避免装配时划伤操作人员;底部沉孔的深度需保证螺钉锁紧后头部完全沉入,沉孔下端的通孔直径略大于螺钉外径,预留装配调整间隙。
实际工况下,这类支座常伴随摆臂的往复小幅摆动,铰接孔区域会持续承受交变接触应力,建模时需保证孔壁与立板两侧的交接处设置合理圆角,分散应力集中;斜肋的厚度无需与立板等厚,在满足刚性要求的前提下适当减薄,可减少注塑或铣削加工的材料消耗。零件整体轮廓无复杂异形曲面,所有特征均为拉伸、切除、圆角组合而成,结构逻辑清晰,既适合初学者练习实体建模的特征顺序规划,也可直接作为小型自动化设备的支撑构件参考,装配时只需确认底部安装孔的孔距与台面预留孔位对齐,铰接销轴穿入后加装轴用挡圈即可完成摆杆组件的定位,后期维护时拆开销轴即可快速更换磨损的摆臂部件,无需拆卸整个支座,运维拆装效率较高。
