带加强筋的异形法兰支撑座结构

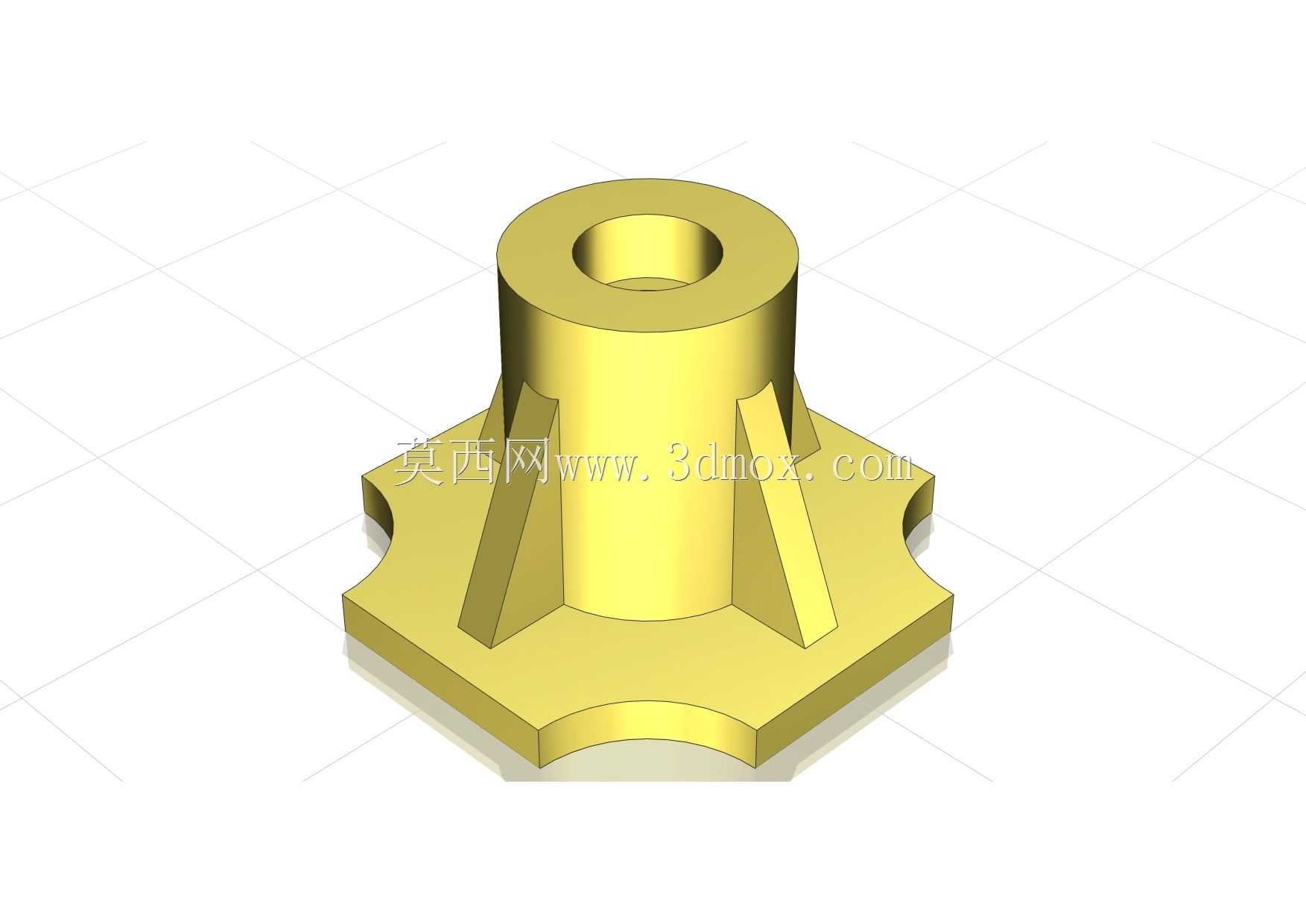

　　这个支撑连接件的结构设计，首先从安装边界入手规划整体轮廓：底部采用带四处内凹圆弧缺口的异形法兰盘，区别于常规整圆法兰，缺口位置对应安装工位的避让空间，在密集排布的通讯设备内部机架上，相邻紧固件、走线槽不会和底座发生干涉，法兰盘的厚度经过受力校核，既保证螺栓锁紧时底座不会发生翘曲变形，又不会过度占用Z向安装高度。底座上方延伸出中空圆柱筒体，筒体中心的贯通孔是核心装配通道，既可以穿装固定螺杆实现上下层机架的锁紧，也可以作为走线通道容纳通讯线缆穿过，中空结构相比实心立柱大幅削减零件自重，在批量部署的通讯基站、终端机柜里，单零件减重带来的整体机架负载优化效果会被成倍放大。筒体和底部法兰的衔接位置，均匀布置了四块径向加强筋，

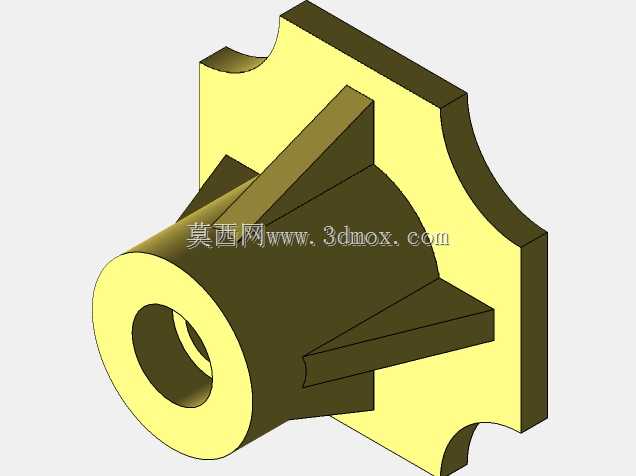

　　筋板从法兰盘上表面一直延伸到筒体中上部，这种三角支撑结构直接抵消立柱受侧向偏载时产生的弯曲应力，设备在运输振动、长期运行受外力触碰时，筒体根部不会出现应力断裂，筋板的厚度和过渡圆角都做了圆滑处理，避免铸造或者注塑成型时在转角位置产生缩孔、应力集中缺陷。零件整体的外形轮廓在建模时优先做参数化关联：法兰的外接圆尺寸、内凹缺口的圆弧半径、筒体的内外径、高度、加强筋的厚度和拔模斜度都设置为可调整参数，面对不同安装空间的机柜场景，只需要修改对应参数就能快速衍生出适配不同负载等级的变体零件，不需要重新从零绘制草图。实际部署场景里，这类支撑座大量用在通讯终端设备的内部层板支撑、小型工控机箱的立柱固定、户外通讯箱的内部元器件挂载工位，

　　异形法兰的缺口设计让安装操作时不需要把整个零件套入螺栓，从侧面滑入预装螺栓的工位再锁紧螺母即可，大幅提升流水线装配的效率。筒体顶端的端面做了平整加工，和上方被支撑的层板或者元器件底面完全贴合，不会出现局部点接触导致的支撑不稳，中心孔的公差配合按照松间隙设计，穿装螺杆时不会出现卡滞，同时允许安装时存在小范围的位置偏差，降低机架焊接加工的精度要求。整个零件没有复杂的倒扣结构，不管是采用金属压铸、注塑成型还是数控铣削加工都能快速产出，加强筋的排布方向完全顺着零件脱模方向，不需要额外设置侧向抽芯结构，量产时模具成本控制在很低的区间。从受力路径来看，上方挂载的载荷通过筒体壁传递到四块加强筋，再均匀分散到整个法兰盘的安装面上，锁紧螺栓承受的拉力分布非常均衡，不会出现单个螺栓过载滑丝的问题，长期在振动环境下使用也能保持连接位置的稳定性。
