带铰轴孔三角肋支撑安装支座

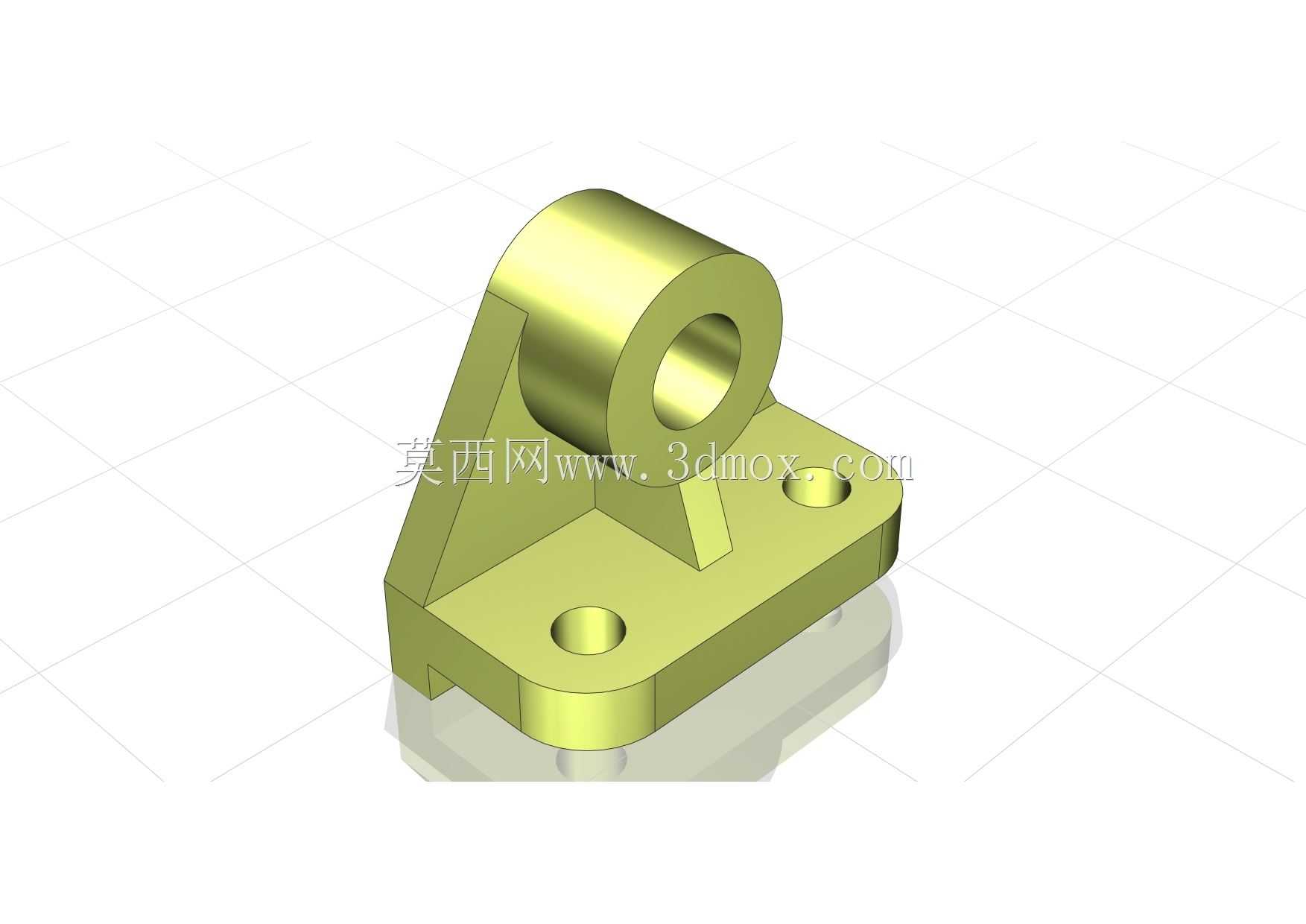

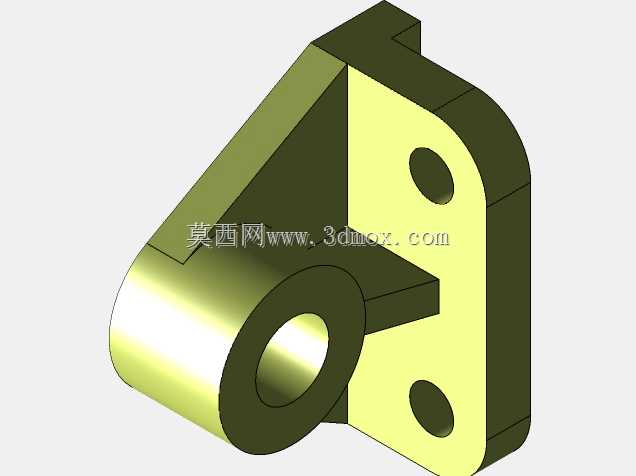

　　该零件属于小型设备中常见的铰支式安装支座，整体由底板、三角加强肋和顶部同轴套筒组合而成，用于在机架平面上承载一根横向销轴，并为连杆、摆臂或张紧机构提供回转支点。底板承担与安装基面贴合的任务，板上布置两个沉孔，紧固件沉入后不会高出支承面，可保证支座底面与型材台面、焊接机架或设备侧板平整接触；底板前侧还带有一段半圆柱凸台，使局部厚度增加，既改善了螺栓周边的承压能力，也让铸件在转角处的材料过渡更均匀。顶部套筒为核心工作部位，内孔用于穿入销轴或小轴，孔径与长度按悬臂载荷和配合间隙确定，外圆壁厚保留足够余量，以承受连杆摆动时产生的径向力和少量弯矩。套筒与底板之间采用两侧三角肋连接，肋板从底板斜向延伸至套筒外壁，形成稳定的三角形承力路径；

　　这种布置能明显降低套筒在侧向受力时的翻转趋势，相比单纯立柱支撑，刚度更高而材料增加有限。实际装配时，支座通常固定在设备机架的水平安装面上，穿过套筒的销轴两端连接摆杆、滚轮架或调节组件，机构往复摆动时，支座主要承受垂直压力、水平拉力以及由偏心载荷引起的扭矩。建模时应先确定底板安装孔的中心距和外轮廓边界，再以底板上表面为基准建立套筒轴线；轴线高度决定被支撑件的回转中心，需与相邻连杆孔位保持一致，否则装配后会出现卡滞或附加弯矩。套筒两端面可略宽于肋板，以形成销轴接触区；底板边角做圆角过渡，肋板与套筒、底板交接处保留铸造或加工圆角，可减少应力集中。沉孔位置需避开肋板根部，保证扳手空间和螺栓装入方向。若用于轻载传送、包装或工装夹具，该支座可作为滚轮摆臂、压轮机构、传感器摆片或张紧轮的固定支点；若载荷增大，可通过加大底板宽度、增加套筒长度或加厚肋板来提升稳定性，而不必改变整体安装形式。
