立式带法兰支座轴套支撑构件

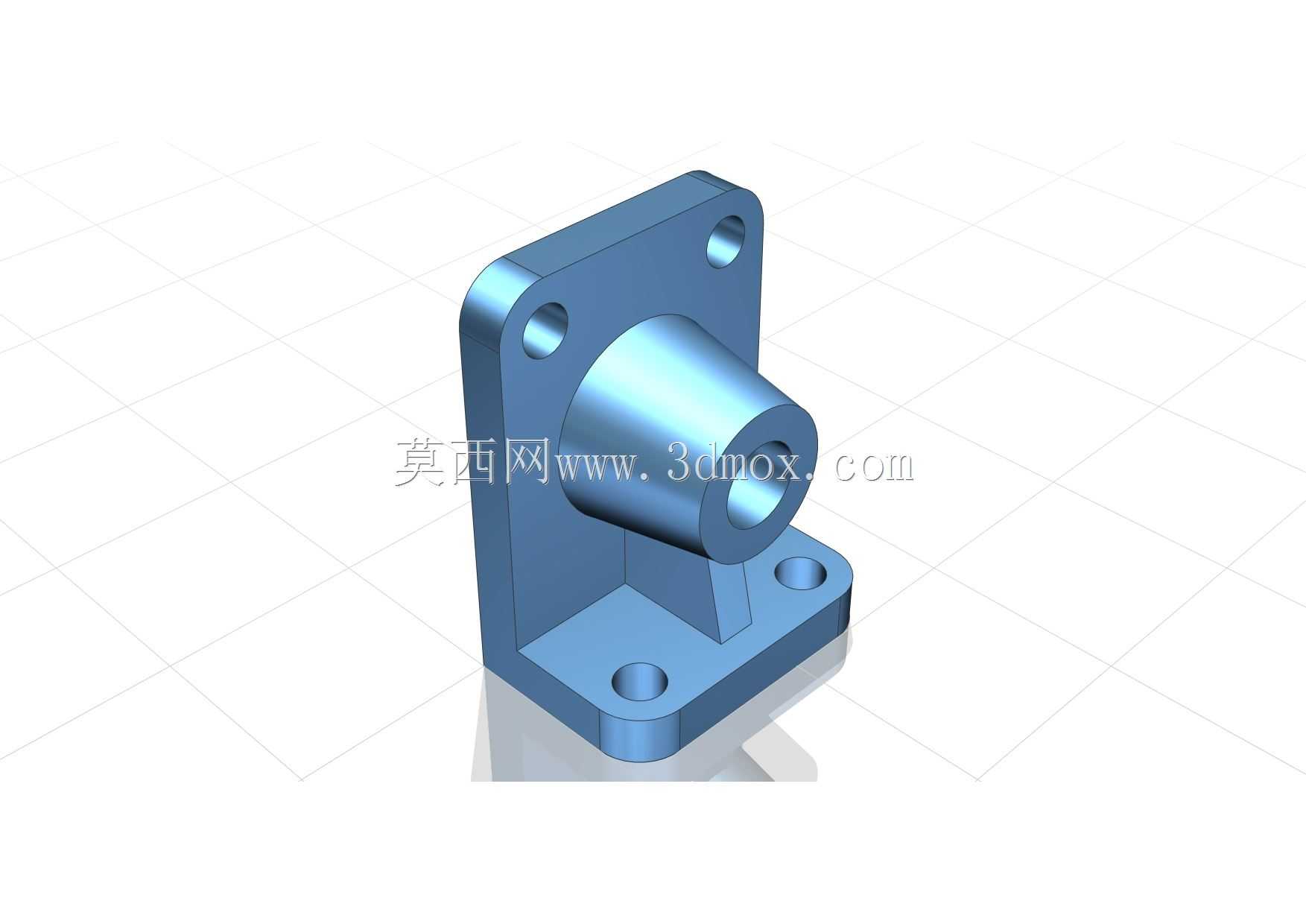

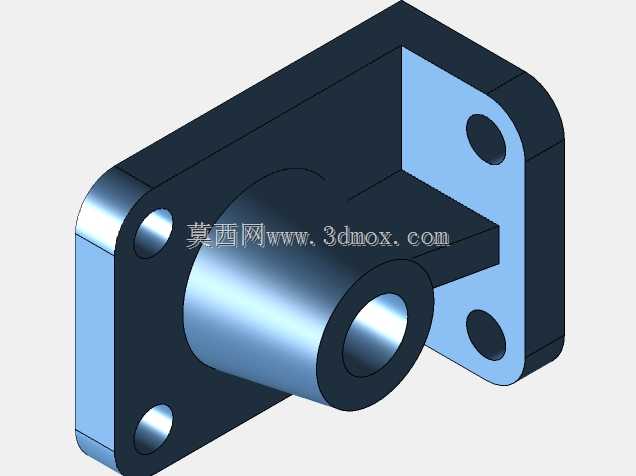

　　该支撑构件属于小型传动与定位系统里的典型轴端支撑件，整体采用立式L型布局，底部为水平安装底板，后侧向上延伸出竖直安装立板，中部向前伸出同轴的阶梯圆筒轴套，圆筒与底板、立板之间通过三角加强筋衔接，在控制整体重量的前提下保障承载刚性。从实际设备部署场景来看，这类构件常出现在轻载输送线的从动辊端定位、小型工装夹具的导杆支撑、台式检测设备的转轴限位工位，也可作为教学实训里特征建模、工程图投影练习的典型案例：零件同时覆盖平面铣削、钻孔、同轴凸台、拔模斜度、圆角过渡、加强筋等常见机加工结构，没有复杂曲面，加工工艺路线清晰，新手可以通过它掌握基准选择、装配约束配合的核心逻辑。设计阶段首先确定核心功能边界：中部阶梯圆筒的内孔用于穿装转轴或者导套，

　　外圆柱的阶梯面可以作为轴承、隔套的轴向定位面，圆筒朝向外侧的端面预留了同轴沉孔，可装入端盖或者限位挡圈，避免轴件轴向窜动。底部水平底板开设四个沉头安装孔，孔位分布在底板的四个角区域，沉孔结构可以让内六角螺栓安装后头部完全埋入板件表面，不会突出干涉上方搭载的其他组件，底板通过螺栓锁紧在设备机架台面或者工装基板上，承担整个支撑件的竖直方向承载与水平方向定位。后侧竖直立板同样开设两个贯通安装孔，既可以在部件预装时作为侧向辅助固定位，也能在需要双侧限位的工位穿装锁紧件，抵消轴套受径向载荷时产生的倾覆力矩。立板与底板交接的根部做了大圆角过渡，避免直角位置出现应力集中，中部圆筒和立板、底板衔接的位置增设斜向加强筋，筋板厚度小于主体板厚，

　　在不额外占用过多安装空间的前提下，大幅提升悬臂圆筒的抗弯折能力。外形尺寸的适配逻辑围绕安装边界展开：底板的长宽尺寸略大于立板的厚度方向跨度，保证四个安装孔的孔边距留有足够的锁紧扳手操作空间；竖直立板的高度高于中部圆筒的轴线高度，让轴套整体处于立板的防护范围内，避免外部磕碰直接损伤配合轴面；圆筒的轴向伸出长度根据配套轴件的配合段长度设定，阶梯外圆的直径差控制在合理范围，既保证端盖有足够的安装贴合面，也不会因为凸台过大造成材料浪费。零件所有棱边都做了小倒角或者圆角处理，没有尖锐毛刺，符合机加工件的常规工艺要求；各个安装孔的位置度、圆筒内孔与底板安装面的平行度、立板安装面与圆筒轴线的垂直度都是加工时需要管控的形位公差，实际装配时可以先将底板贴合机架台面锁附两颗对角螺栓，再穿入转轴验证转动顺滑度，最后锁紧全部固定件，若侧向有载荷需求再补充立板位置的锁紧螺栓，即可完成整个支撑单元的部署。
