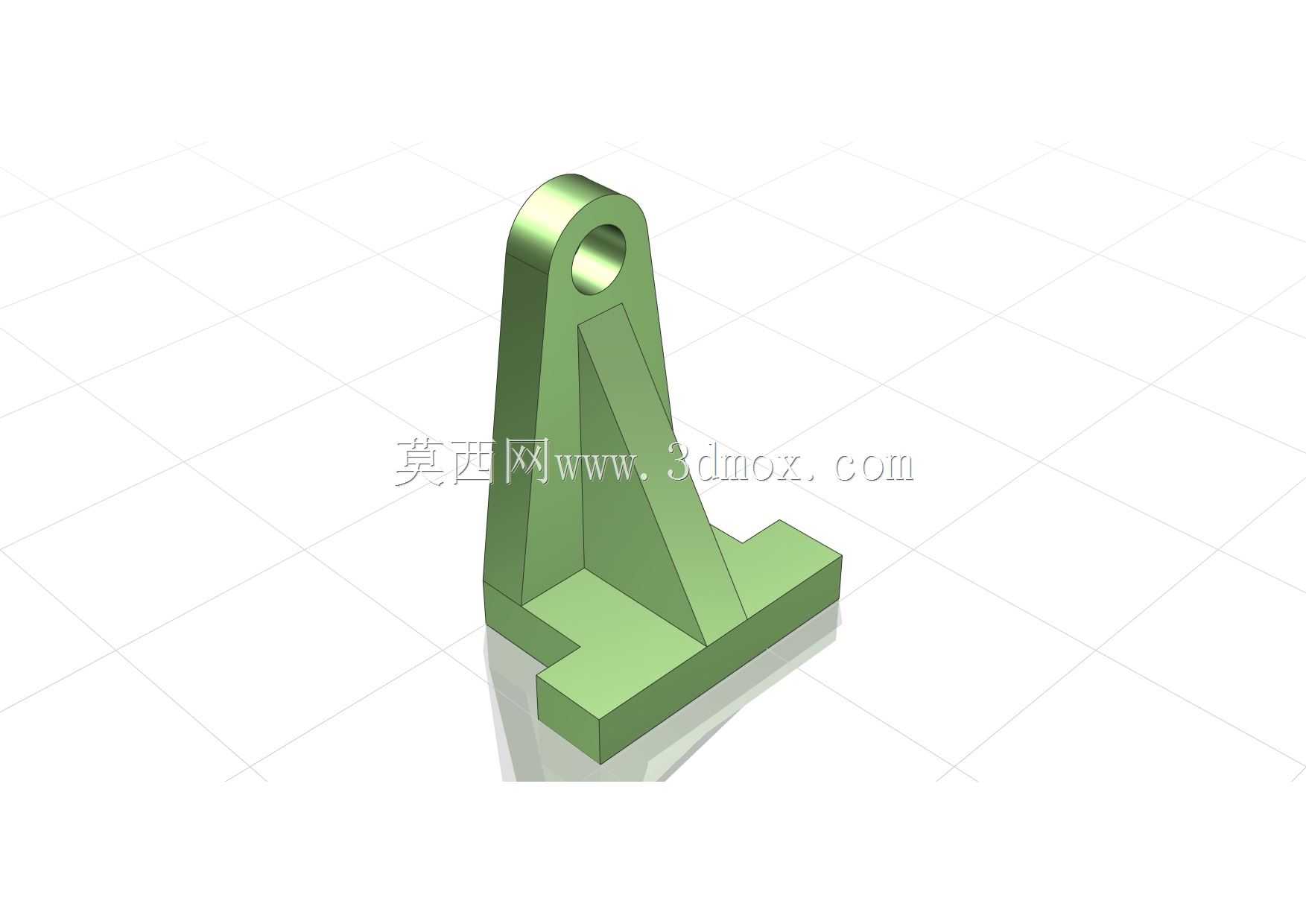

立式带孔三角加强支撑支座结构

　　该支撑支座属于典型的中小型承力铰接支座，在轻工输送线、工位夹具、小型工装架以及教学实训机构中使用频率较高，主体承担竖向载荷传递与侧向限位作用，顶部同轴通孔用于穿入销轴，实现与摆杆、连杆或压紧臂的回转配合，底部L型折边则通过螺栓固定在安装基板或型材台面之上，把上部铰接点的作用力分散到更大的接触区域，避免局部应力集中造成板面压陷。

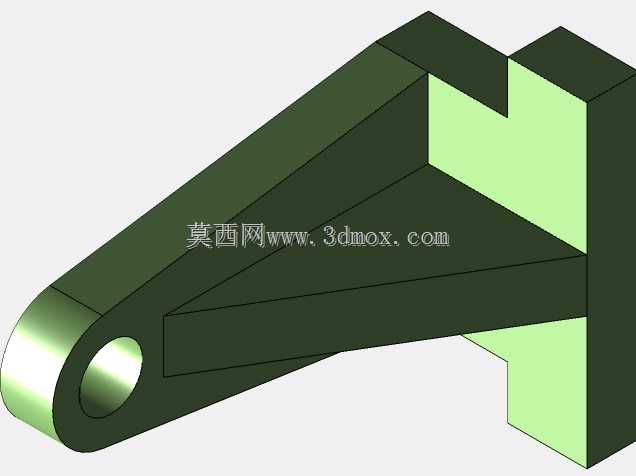

　　从结构布局来看，立板顶部做了加厚圆头处理，销轴孔周边保留足够的环形壁厚，孔口两侧没有突兀的尖角，既提升孔壁抗挤压能力，也方便销轴装配时对中；立板与底板之间布置整块三角形加强筋，筋板沿主受力方向延伸，将立板受到的横向弯矩直接传导至底板远端，相比单纯加厚立板，这种筋板布局在控制整体重量的同时，能显著降低支座在反复摆动载荷下的开口变形量。底板采用阶梯式L型轮廓，一侧伸出短边形成定位靠面，安装时可先将支座靠紧设备基准边再锁紧紧固件，减少装配找正时间，底板上的紧固孔位预留了扳手操作空间，便于在狭小工装内部完成装拆。

　　建模过程中需要重点把控几处尺寸边界：销轴孔中心到底板安装面的高度决定铰接点回转半径，直接关联配套摆臂的运动行程；底板总宽与总长按相邻紧固件间距确定，需保证螺栓孔边距满足型材或钢板的最小安装要求；加强筋厚度通常取立板厚度的0.8至1倍，筋板与立板、底板交接处保留铸造或铣削所需的过渡圆角，避免应力集中；顶部圆头外圆与销轴孔保持同轴，外圆半径略大于孔边到立板侧面的距离，保证孔周受力截面均匀。

　　实际工程应用里，这类支座常成对布置在转轴两端，共同支撑摆动组件，此时两件支座的销轴孔同轴度需要在装配时通过定位销或整体加工来保证，若同轴度偏差过大，销轴会出现卡滞、单侧磨损加快的问题。支座的工作表面以平面和圆柱面为主，既适合采用钢板焊接后再铣削孔位与安装面的工艺，也可直接铸造成坯后进行孔加工，设计时将所有加工面集中在孔内壁与底板底面，减少不必要的机加工面积，能够有效控制制造成本。在三维建模环节，先绘制底板轮廓与立板草图，拉伸得到主体毛坯，再叠加三角筋特征，最后完成销轴孔切除与各处圆角，特征顺序贴合实际加工逻辑，后续修改孔位高度或底板长度时，模型再生稳定，便于工程师根据不同工位载荷快速调整支座规格，适配不同的支撑间距与安装空间。
